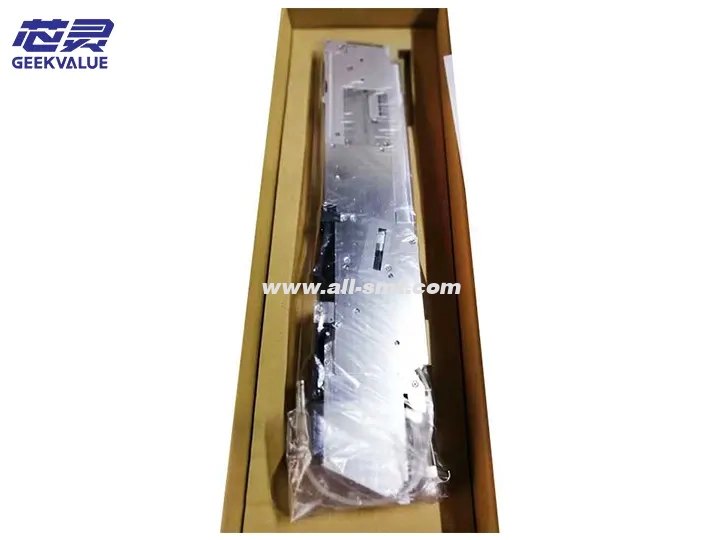

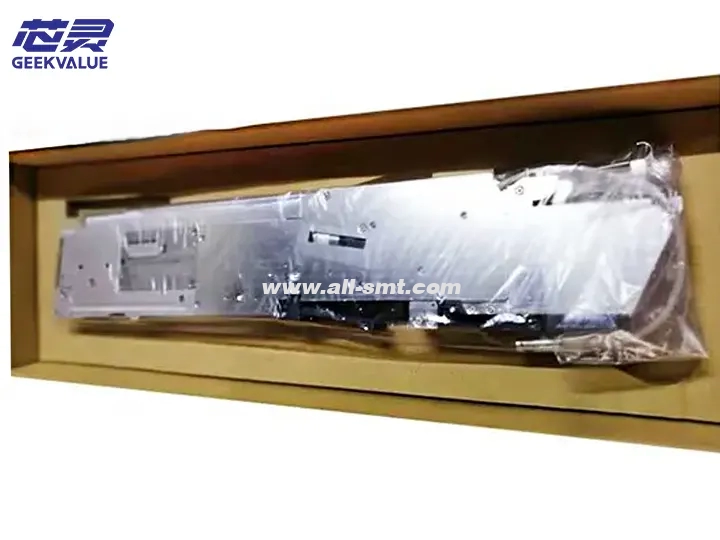

Podajnik Siemens 3X8mm SL 00141088

1. Przegląd produktu i jego główne zalety

1.1 Pozycjonowanie produktu

Siemens 3×8 SL Feeder (model: 00141088) to trzykanałowe urządzenie do synchronicznego podawania przeznaczone do wydajnego przetwarzania taśm 8 mm. Może jednocześnie podawać trzy różne komponenty, znacznie poprawiając wydajność rozmieszczania i elastyczność linii produkcyjnych SMT.

1.2 Podstawowe zalety

Wydajna konstrukcja typu „trzy w jednym”: pojedynczy podajnik zapewnia synchroniczne zasilanie trzech komponentów, oszczędzając miejsce na stacji

Inteligentne zarządzanie kanałami: niezależna kontrola działania podawania każdego kanału

Bardzo wysoka kompatybilność: kompatybilność z pełną gamą maszyn do układania SIPLACE

Precyzyjne podawanie: dokładność kroku ±0,04 mm (@23±1℃)

Szybka zmiana materiału: opatentowana konstrukcja odblokowująca, czas zmiany materiału <8 sekund

Konstrukcja o długiej żywotności: żywotność kluczowych komponentów ≥10 milionów razy

II. Specyfikacje techniczne i cechy konstrukcyjne

2.1 Parametry podstawowe

Wartość parametru elementu

Szerokość taśmy 3×8mm (niezależna na kanał)

Krok podawania 2/4/8 mm (programowalny)

Maksymalna wysokość komponentu 3 mm (na kanał)

Zakres grubości taśmy 0,1-0,5mm

Prędkość podawania 45 razy/minutę (maksymalnie)

Napięcie zasilania 24VDC±5%

Interfejs komunikacyjny RS-485

Stopień ochrony IP54

Waga 1,2 kg

2.2 Cechy struktury mechanicznej

Trzykanałowy niezależny system:

Niezależny napęd silnika krokowego (kąt kroku 0,9° na kanał)

Modułowy mechanizm podawania (można wymienić osobno)

Mechanizm prowadzący:

Precyzyjna ceramiczna szyna prowadząca (twardość HV1500)

Segmentowe urządzenie dociskowe (3 punkty nacisku na kanał)

System czujników:

Czujnik Halla wykrywa pozycję karmienia

Czujnik optyczny monitoruje stan taśmy z materiałami (opcjonalnie)

Szybka zmiana projektu:

Obsługa mechanizmu zwalniającego taśmę materiałową jedną ręką

Kanał oznaczony kolorami (czerwony/niebieski/zielony)

III. Funkcje podstawowe i wartość linii produkcyjnej

3.1 Funkcje inteligentne

Niezależna kontrola kanału:

Programowalne ustawienie odległości kroku podawania dla każdego kanału

Wsparcie mieszanego żywienia różnymi składnikami

Monitorowanie statusu:

Wykrywanie pozostałej ilości materiału na pasie

Ostrzeżenie o nieprawidłowym karmieniu

Statystyki wykorzystania kanału

Zarządzanie danymi:

Przechowuj liczbę karmień dla każdego kanału

Rejestruj najnowsze 50 informacji o alarmach

3.2 Wartość linii produkcyjnej

Oszczędność miejsca: Zmniejsza potrzebę stosowania 2 stacji podajnikowych

Poprawa wydajności: Zmniejszenie częstotliwości wymiany materiałów o 67%

Optymalizacja kosztów: Zmniejsz inwestycję w sprzęt o 40%

Elastyczna produkcja: Szybka reakcja na zmianę produktu

IV. Scenariusze zastosowań

4.1 Typowe komponenty aplikacji

Tablica rezystorów/kondensatorów

Połączenie tranzystorów

Komponent LED RGB

Mała grupa łączników

Moduł czujnika

4.2 Branże, których dotyczy

Elektronika użytkowa

Elektroniczna jednostka sterująca samochodu

Sprzęt Internetu Rzeczy

Elektronika medyczna

Moduł sterowania przemysłowego

V. Częste błędy i rozwiązania

5.1 Tabela szybkiego odwoływania się do kodów błędów

Kod Opis błędu Możliwa przyczyna Rozwiązanie profesjonalne

E301 Błąd podawania kanału 1 1. Taśma materiałowa zacięta

2. Awaria silnika 1. Sprawdź ścieżkę taśmy materiałowej

2. Sprawdź uzwojenie silnika (powinno wynosić 8±0,5Ω)

E302 Nieprawidłowość czujnika kanału 2 1. Zanieczyszczenie

2. Słabe połączenie 1. Wyczyść okienko czujnika

2. Sprawdź złącze FPC

E303 Przerwanie komunikacji 1. Uszkodzenie kabla

2. Rezystancja końcowa 1. Sprawdź linię RS-485

2. Potwierdź rezystancję zacisku 120Ω

E304 Odchylenie pozycji kanału 3 1. Błąd parametru

2. Zużycie przekładni 1. Ponowna kalibracja

2. Sprawdź luz zazębienia kół zębatych

E305 Konflikt wielokanałowy 1. Błąd programu

2. Zakłócenia sygnału 1. Sprawdź czas podawania

2. Dodaj środki ekranujące

5.2 Diagnostyka specyficzna dla kanału

Test izolacji kanału:

Aktywuj każdy kanał indywidualnie poprzez HMI

Sprawdź, czy podawanie pokarmu przebiega płynnie

Analiza przebiegu prądu:

Zakres normalnego prądu: 0,6-1,2A

Nieprawidłowy kształt fali wskazuje na opór mechaniczny

Kontrola optyczna:

Użyj lupy, aby zaobserwować zużycie szyn

Sprawdź uszkodzenia otworów na zęby paska

VI. Specyfikacje konserwacyjne

6.1 Codzienna konserwacja

Czyszczenie:

Codziennie przecieraj powierzchnię podajnika bezpyłową ściereczką

Co tydzień czyść prowadnicę sprężonym powietrzem (ciśnienie ≤ 0,15 MPa)

Zarządzanie smarowaniem:

Smarowanie miesięczne:

Szyna prowadząca: Kluber ISOFLEX NBU15 (0,1 g/kanał)

Przekładnia: Molykote EM-30L (metoda nakładania pędzlem)

Punkty kontrolne:

Potwierdź siłę nacisku każdego kanału każdego dnia

Sprawdzaj stan złącza co tydzień

6.2 Regularna głęboka konserwacja

Wykonuj kwartalnie:

Rozmontuj i wyczyść mechanizm podający każdego kanału

Skalibruj paralelizm kanału (wymagane specjalne urządzenie)

Przetestuj czas reakcji czujnika (powinien być <5 ms)

Wymień zużytą tuleję (maksymalny dopuszczalny luz 0,02 mm)

Roczna konserwacja:

Całkowicie wymień zużyte części:

Zestaw narzędzi do karmienia

Sprężyna naciskowa

Wykrywanie izolacji układu elektrycznego

Aktualizacja oprogramowania sprzętowego i optymalizacja parametrów

VII. Typowe usterki i pomysły na konserwację

7.1 Typowa analiza błędów

Asynchroniczność wielokanałowa:

Sprawdź sygnał zegara głównej płyty sterującej

Sprawdź prąd napędu silnika każdego kanału

Awaria pojedynczego kanału:

Zmierz napięcie zasilania kanału (powinno wynosić 24 ± 0,5 V)

Sprawdź stan fotokomórki

Niedokładne pozycjonowanie taśmy:

Dostosuj równoległość szyny prowadzącej

Wymień zużytą grzechotkę

7.2 Schemat przepływu prac konserwacyjnych

tekst

Start → Potwierdzenie zjawiska → Test izolacji kanału → Wykrywanie elektryczne → Kontrola mechaniczna

↓ ↓ ↓ ↓

Diagnostyka HMI → Wymiana płyty sterującej → Naprawa obwodu napędowego → Wymiana części mechanicznych

↓

Kalibracja parametrów → Test funkcjonalny → Koniec

VIII. Ewolucja technologii i sugestie dotyczące ulepszeń

8.1 Iteracja wersji

2015 pierwsza generacja: podstawowy zasilacz trzykanałowy

2017 druga generacja: Ulepszenie systemu szyn prowadzących

2019 trzecia generacja: aktualna inteligentna wersja

2022 czwarta generacja (planowana): zintegrowana kontrola wizualna

8.2 Ścieżka aktualizacji

Aktualizacja sprzętu:

Opcjonalny enkoder o wysokiej precyzji

Modernizacja komunikacji magistrali CAN

Aktualizacja oprogramowania:

Zainstaluj pakiet Advanced Channel Management Suite

Włącz funkcję konserwacji predykcyjnej

Integracja systemów:

Połącz system MES

Zdalne monitorowanie

IX. Analiza porównawcza z konkurentami

Elementy porównania 3×8 SL Feeder Konkurent A Konkurent B

Niezależność kanału Całkowicie niezależna Półniezależna Powiązanie

Dokładność podawania ±0,04 mm ±0,06 mm ±0,1 mm

Czas wymiany <8 sekund 12 sekund 15 sekund

Interfejs komunikacyjny RS-485 CAN RS-232

Koszt cyklu życia 0,002 USD/raz 0,003 USD/raz 0,005 USD/raz

X. Sugestie dotyczące użytkowania i podsumowanie

10.1 Najlepsze praktyki

Optymalizacja parametrów:

Utwórz szablony parametrów kanału dla różnych komponentów

Włączenie funkcji „Soft Feed” chroni precyzyjne komponenty

Kontrola środowiska:

Utrzymuj temperaturę na poziomie 20-26℃

Kontroluj wilgotność na poziomie 30-70%RH

Strategia dotycząca części zamiennych:

Kluczowe elementy stanu gotowości:

Zestaw kół zębatych kanałowych (nr części: 00141089)

Moduł czujnika (P/N: 00141090)

10.2 Podsumowanie

Podajnik Siemens 3×8 SL 00141088 stał się idealnym wyborem do produkcji SMT o wysokiej gęstości dzięki innowacyjnej konstrukcji trzykanałowej, doskonałemu wykorzystaniu przestrzeni i precyzyjnej wydajności podawania. Jego wyjątkowe cechy obejmują:

Rewolucja w wydajności: pojedynczy podajnik zapewnia trzykrotnie większą wydajność podawania

Inteligentne sterowanie: zarządzaj każdym kanałem niezależnie

Niezawodność i trwałość: konstrukcja mechaniczna klasy wojskowej

Przyszły kierunek rozwoju:

Zintegrowany algorytm optymalizacji kanału AI

Stosuj materiały kompozytowe samosmarujące

Osiągnij konfigurację parametrów sieci bezprzewodowej

Poleć użytkownikom:

Ustanowić system rotacji wykorzystania kanałów

Regularnie wykonuj weryfikację precyzji mechanicznej

Szkolenie profesjonalnego zespołu ds. konserwacji

Sprzęt szczególnie nadaje się do:

Produkcja płyt głównych smartfonów

Moduł sterowania elektronicznego samochodu

Montaż elektroniczny o wysokiej gęstości

Produkcja małoseryjna, wielogatunkowa

Dzięki naukowemu zastosowaniu i profesjonalnej konserwacji podajnik 3×8 SL gwarantuje długoterminową, stabilną pracę i stanowi niezawodne rozwiązanie do podawania wielokomponentów w celu wydajnej produkcji SMT.
