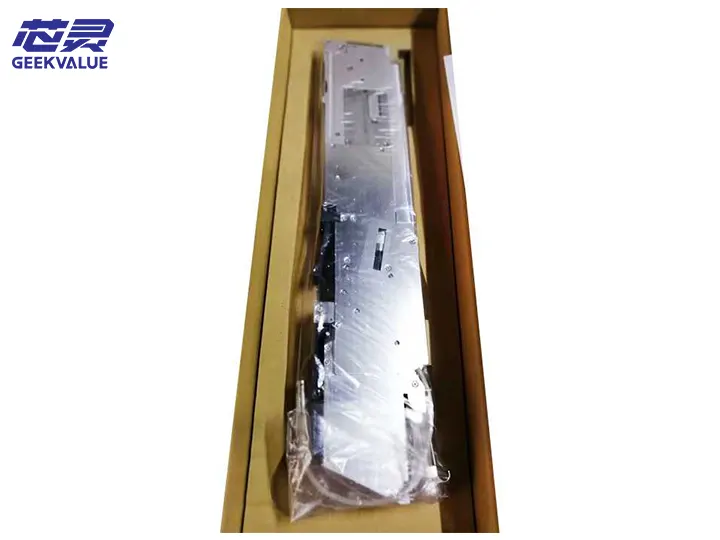

Alimentatore Siemens 3X8mm SL 00141088

1. Panoramica del prodotto e vantaggi principali

1.1 Posizionamento del prodotto

L'alimentatore Siemens 3×8 SL (modello: 00141088) è un dispositivo di alimentazione sincrono a tre canali progettato per la lavorazione efficiente di nastri da 8 mm. Può alimentare simultaneamente tre componenti diversi, migliorando significativamente l'efficienza di posizionamento e la flessibilità delle linee di produzione SMT.

1.2 Vantaggi principali

Design efficiente tre in uno: un singolo alimentatore realizza l'alimentazione sincrona di tre componenti, risparmiando spazio nella stazione

Gestione intelligente dei canali: controllo indipendente dell'azione di alimentazione di ciascun canale

Compatibilità ultra elevata: compatibile con l'intera gamma di macchine di posizionamento SIPLACE

Alimentazione precisa: precisione del passo ±0,04 mm (@23±1℃)

Cambio rapido del materiale: design di sblocco brevettato, tempo di cambio del materiale <8 secondi

Struttura a lunga durata: durata dei componenti chiave ≥10 milioni di volte

II. Specifiche tecniche e caratteristiche strutturali

2.1 Parametri di base

Valore del parametro dell'articolo

Larghezza del nastro 3×8 mm (indipendente per canale)

Passo di alimentazione 2/4/8 mm (programmabile)

Altezza massima del componente 3 mm (per canale)

Intervallo di spessore del nastro 0,1-0,5 mm

Velocità di alimentazione 45 volte/minuto (massimo)

Tensione di alimentazione 24 V CC ± 5%

Interfaccia di comunicazione RS-485

Livello di protezione IP54

Peso 1,2 kg

2.2 Caratteristiche della struttura meccanica

Sistema indipendente a tre canali:

Azionamento motore passo-passo indipendente (angolo di passo di 0,9° per canale)

Meccanismo di alimentazione modulare (sostituibile separatamente)

Meccanismo di guida:

Guida di precisione in ceramica (durezza HV1500)

Dispositivo di pressatura segmentato (3 punti di pressione per canale)

Sistema di sensori:

Il sensore Hall rileva la posizione di alimentazione

Il sensore ottico monitora lo stato del nastro trasportatore (opzionale)

Progettazione a cambio rapido:

Azionamento con una sola mano del meccanismo di rilascio della cinghia del materiale

Canale codificato a colori (rosso/blu/verde)

III. Funzioni principali e valore della linea di produzione

3.1 Funzioni intelligenti

Controllo indipendente dei canali:

Impostazione programmabile della distanza del passo di alimentazione per ogni canale

Supporta l'alimentazione mista di diversi componenti

Monitoraggio dello stato:

Rilevamento della quantità rimanente del nastro del materiale

Avviso di alimentazione anomala

Statistiche sull'utilizzo del canale

Gestione dei dati:

Memorizzare i conteggi di alimentazione per ogni canale

Registra le ultime 50 informazioni di allarme

3.2 Valore della linea di produzione

Risparmio di spazio: riduce la necessità di 2 stazioni di alimentazione

Miglioramento dell'efficienza: riduzione della frequenza di cambio dei materiali del 67%

Ottimizzazione dei costi: riduzione del 40% degli investimenti in attrezzature

Produzione flessibile: risposta rapida al cambio prodotto

IV. Scenari applicativi

4.1 Componenti tipici dell'applicazione

matrice di resistori/condensatori

Combinazione di transistor

Componente LED RGB

Piccolo gruppo di connettori

Modulo sensore

4.2 Settori applicabili

Elettronica di consumo

Unità di controllo elettronico per autoveicoli

Apparecchiature per l'Internet delle cose

Elettronica medica

Modulo di controllo industriale

V. Errori comuni e soluzioni

5.1 Tabella di riferimento rapido dei codici di errore

Codice Descrizione del guasto Possibile causa Soluzione professionale

E301 Guasto di alimentazione del canale 1 1. Nastro del materiale bloccato

2. Guasto al motore 1. Controllare il percorso del nastro del materiale

2. Provare l'avvolgimento del motore (dovrebbe essere 8±0,5Ω)

E302 Anomalia del sensore del canale 2 1. Contaminazione

2. Connessione scadente 1. Pulire la finestra del sensore

2. Controllare il connettore FPC

E303 Interruzione della comunicazione 1. Danni al cavo

2. Resistenza terminale 1. Controllare la linea RS-485

2. Confermare la resistenza del terminale di 120Ω

E304 Deviazione di posizione del canale 3 1. Errore di parametro

2. Usura degli ingranaggi 1. Ricalibrare

2. Controllare il gioco di accoppiamento degli ingranaggi

E305 Conflitto multicanale 1. Errore di programma

2. Interferenza del segnale 1. Controllare la temporizzazione dell'alimentazione

2. Aggiungere misure di schermatura

5.2 Diagnostica specifica del canale

Test di isolamento del canale:

Attivare ogni canale individualmente tramite HMI

Osservare se l'azione di alimentazione è fluida

Analisi della forma d'onda attuale:

Intervallo di corrente normale: 0,6-1,2 A

Una forma d'onda anomala indica una resistenza meccanica

Ispezione ottica:

Utilizzare una lente di ingrandimento per osservare l'usura delle rotaie

Controllare il danneggiamento dei fori dei denti della cinghia

VI. Specifiche di manutenzione

6.1 Manutenzione giornaliera

Pulizia:

Pulisci ogni giorno la superficie della mangiatoia con un panno antipolvere

Pulire settimanalmente i detriti della guida con una pistola ad aria compressa (pressione ≤ 0,15 MPa)

Gestione della lubrificazione:

Lubrificazione mensile:

Guida: Kluber ISOFLEX NBU15 (0,1 g/canale)

Ingranaggio: Molykote EM-30L (metodo di rivestimento a pennello)

Punti di ispezione:

Confermare ogni giorno la forza di pressione di ciascun canale

Controllare lo stato del connettore ogni settimana

6.2 Manutenzione profonda regolare

Eseguire trimestralmente:

Smontare e pulire il meccanismo di alimentazione di ogni canale

Calibrare il parallelismo del canale (richiesto dispositivo speciale)

Testare il tempo di risposta del sensore (dovrebbe essere <5 ms)

Sostituire la boccola usurata (gioco massimo consentito 0,02 mm)

Manutenzione annuale:

Sostituire completamente le parti usurate:

Set di attrezzi per l'alimentazione

Molla di pressione

Rilevamento dell'isolamento del sistema elettrico

Aggiornamento del firmware e ottimizzazione dei parametri

VII. Guasti comuni e idee di manutenzione

7.1 Analisi tipica dei guasti

Asincronia multicanale:

Controllare il segnale dell'orologio della scheda di controllo principale

Verificare la corrente di azionamento del motore di ciascun canale

Guasto del singolo canale:

Misurare la tensione di alimentazione del canale (dovrebbe essere 24±0,5V)

Controllare lo stato del fotoaccoppiatore

Posizionamento impreciso del nastro:

Regolare il parallelismo della guida

Sostituire il cricchetto usurato

7.2 Diagramma di flusso della manutenzione

testo

Inizio → Conferma del fenomeno → Test di isolamento del canale → Rilevamento elettrico → Ispezione meccanica

↓ ↓ ↓ ↓

Diagnosi HMI → Sostituire la scheda di controllo → Riparare il circuito di azionamento → Sostituire le parti meccaniche

↓

Calibrazione dei parametri → Test funzionale → Fine

VIII. Evoluzione tecnologica e suggerimenti per l'aggiornamento

8.1 Iterazione della versione

Prima generazione 2015: alimentatore base a tre canali

Seconda generazione 2017: Miglioramento del sistema di guida

Terza generazione 2019: attuale versione intelligente

Quarta generazione 2022 (prevista): ispezione visiva integrata

8.2 Percorso di aggiornamento

Aggiornamento hardware:

Encoder ad alta precisione opzionale

Aggiornamento alla comunicazione CAN bus

Aggiornamento software:

Installa Advanced Channel Management Suite

Abilitare la funzione di manutenzione predittiva

Integrazione di sistema:

Sistema MES di interconnessione

Monitoraggio remoto

IX. Analisi comparativa con i concorrenti

Articoli di confronto 3×8 SL Feeder Concorrente A Concorrente B

Indipendenza del canale Completamente indipendente Semi-indipendente Collegamento

Precisione di alimentazione ±0,04 mm ±0,06 mm ±0,1 mm

Tempo di sostituzione <8 secondi 12 secondi 15 secondi

Interfaccia di comunicazione RS-485 CAN RS-232

Costo del ciclo di vita $ 0,002/volta $ 0,003/volta $ 0,005/volta

X. Suggerimenti per l'uso e riepilogo

10.1 Buone pratiche

Ottimizzazione dei parametri:

Stabilire modelli di parametri di canale per diversi componenti

Abilitare la funzione "Soft Feed" protegge i componenti di precisione

Controllo ambientale:

Mantenere la temperatura a 20-26 °C

Controllare l'umidità al 30-70%RH

Strategia per i pezzi di ricambio:

Componenti chiave di standby:

Set di ingranaggi a canale (P/N: 00141089)

Modulo sensore (codice articolo: 00141090)

10.2 Riepilogo

L'alimentatore Siemens 3×8 SL 00141088 è diventato la scelta ideale per la produzione SMT ad alta densità grazie al suo innovativo design a tre canali, all'eccellente utilizzo dello spazio e alle prestazioni di alimentazione precise. Le sue eccezionali caratteristiche includono:

Rivoluzione dell'efficienza: un singolo alimentatore raggiunge una capacità di alimentazione tre volte superiore

Controllo intelligente: gestisci ogni canale in modo indipendente

Affidabile e durevole: struttura meccanica di livello militare

Direzione di sviluppo futura:

Algoritmo di ottimizzazione del canale AI integrato

Utilizzare materiali compositi autolubrificanti

Ottenere la configurazione dei parametri wireless

Consiglia agli utenti:

Stabilire un sistema di rotazione dell'uso del canale

Eseguire regolarmente la verifica della precisione meccanica

Formare un team di manutenzione professionale

L'attrezzatura è particolarmente indicata per:

Produzione di schede madri per smartphone

Modulo di controllo elettronico automobilistico

Assemblaggio elettronico ad alta densità

Produzione multivarietà di piccoli lotti

Grazie all'uso scientifico e alla manutenzione professionale, l'alimentatore 3×8 SL può garantire un funzionamento stabile a lungo termine e fornire una soluzione di alimentazione multicomponente affidabile per una produzione SMT efficiente.
