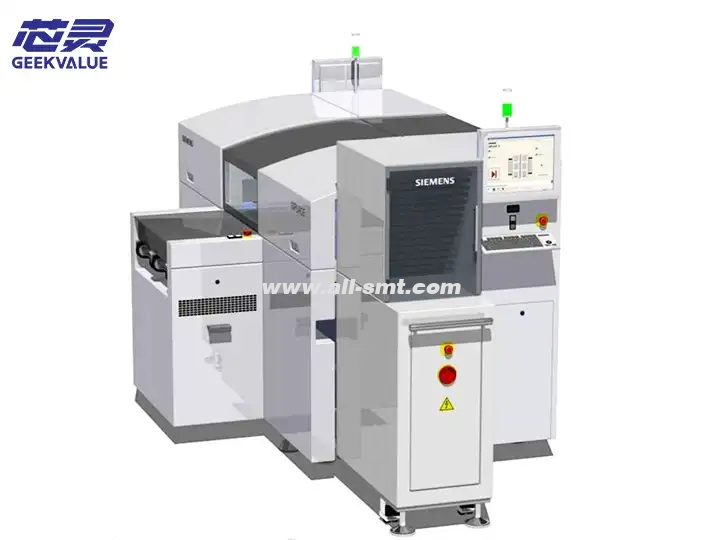

Mae Siemens SIPLACE D1 yn beiriant gosod modiwlaidd cyflym a manwl iawn sy'n addas ar gyfer gweithgynhyrchu electronig canolig a chyfaint uchel (megis electroneg defnyddwyr, electroneg modurol, offer cyfathrebu, ac ati). Mae'n defnyddio technoleg rheoli symudiad uwch a systemau gweledigaeth i osod gwahanol gydrannau SMD yn effeithlon ac yn gywir (megis gwrthyddion, cynwysyddion, ICs, ac ati).

Cefndir Brand:

Mae cyfres Siemens SIPLACE bellach yn perthyn i ASM Assembly Systems (o dan y Grŵp ASMPT), ond mae'r offer yn dal i ddefnyddio'r brand "SIPLACE".

Mae'r gyfres D1 yn un o beiriannau gosod clasurol Siemens, sy'n adnabyddus am ei chyflymder uchel, ei hyblygrwydd uchel a'i sefydlogrwydd.

2. Egwyddor Weithio

2.1 Llif Gwaith Sylfaenol

Lleoli PCB: Mae'r PCB yn mynd i mewn i'r peiriant trwy gludfelt ac yn cael ei osod gan ddyfais clampio.

Casglu Cydrannau: Mae'r pen lleoli yn codi cydrannau o'r porthwr.

Calibradu Gweledol: Mae camerâu cydraniad uchel (ICM/FCM) yn canfod safle, ongl a gwyriad maint cydrannau.

Lleoli Manwl gywir: Mae'r modur llinol yn gyrru'r pen lleoli i osod y gydran yn gywir yn y safle penodedig ar y PCB.

Gweithrediad cylchol: Ailadroddwch y broses uchod nes bod y bwrdd cyfan wedi'i osod.

2.2 Technoleg graidd

Gyriant modur llinol: cywirdeb lleoli nanometr (±25μm @3σ).

Canoli hedfan (Fly Vision): mae cydrannau'n cael eu calibro yn ystod symudiad i gynyddu cyflymder mowntio.

System fwydo ddeallus: yn cefnogi dulliau bwydo lluosog (gwregys, tiwb, disg).

3. Manteision craidd

Disgrifiad o'r Fantais

Mowntio cyflymder uchel Gall y cyflymder uchaf gyrraedd 50,000 CPH (yn dibynnu ar y cyfluniad).

Cywirdeb gosod manwl gywirdeb uchel ±25μm, yn cefnogi 01005 o gydrannau bach.

Dyluniad modiwlaidd Gellir ffurfweddu gwahanol bennau mowntio (megis 12 pen, 16 pen) a niferoedd porthwyr.

Mae meddalwedd optimeiddio deallus SIPLACE Pro yn optimeiddio'r llwybr mowntio yn awtomatig i leihau amser newid llinell.

Cydnawsedd eang Yn cefnogi cydrannau 01005 ~ 30mm × 30mm i addasu i ddyluniadau PCB cymhleth.

4. Prif nodweddion

4.1 Nodweddion caledwedd

Pen lleoli: dyluniad aml-ffroenell (megis pen 12-ffroenell), yn cefnogi newid cyflym.

System fwydo: gellir ei hehangu i 200+ o fwydydd, yn gydnaws â thâp 8mm ~ 56mm.

System weledigaeth:

ICM (Modiwl Camera Integredig): a ddefnyddir ar gyfer calibradu cydrannau.

FCM (Modiwl Camera Fiducial): a ddefnyddir ar gyfer adnabod pwynt cyfeirio PCB.

Rheoli symudiad: modur llinol + pren mesur gratio, gan sicrhau cyflymder uchel a chywirdeb uchel.

4.2 Nodweddion meddalwedd

SIPLACE Pro: yn darparu swyddogaethau rhaglennu, optimeiddio a monitro.

Newid llinell deallus: yn cefnogi newid rhaglenni'n gyflym ac yn lleihau amser segur.

Dadansoddi data: yn cofnodi data lleoli er mwyn olrhain ansawdd.

5. Manylebau Nodweddiadol

Paramedrau Eitem

Cyflymder Lleoli 30,000 ~ 50,000 CPH

Cywirdeb Lleoli ±25μm @3σ

Ystod Cydran 01005 ~ 30mm × 30mm

Maint PCB Isafswm 50mm × 50mm, Uchafswm 510mm × 460mm

Capasiti Porthiant Uchafswm o 200+ (yn dibynnu ar y ffurfweddiad)

System Rheoli SIPLACE Pro

6. Namau Cyffredin ac Atebion

6.1 Methiant Codi Cydran

Achosion Posibl:

Blocâd/Gwisgo'r Ffroenell

Pwysedd Gwactod Annigonol

Gwrthbwyso Safle'r Porthiant

Ateb:

Glanhewch neu amnewidiwch y ffroenell.

Gwiriwch y pwmp gwactod a'r bibell aer am ollyngiadau.

Ail-raddnodi'r porthiant.

6.2 Gwrthbwyso Lleoliad

Achosion Posibl:

Gwall Calibradu Gweledol

Lleoliad PCB Anghywir

Gwall Gosod Uchder Echel-Z y Ffroenell

Ateb:

Glanhewch y camera ac ail-raddnodi'r system weledigaeth.

Gwiriwch y ddyfais clampio PCB a'r adnabyddiaeth pwynt cyfeirio.

Addaswch y paramedr uchder echelin-Z.

6.3 Larwm offer (megis "gorlwytho modur")

Rhesymau posibl:

Jamio mecanyddol (rheiliau canllaw/sgriwiau budr)

Methiant gyrrwr

Ateb:

Glanhewch ac iro rhannau symudol.

Ailgychwynwch y ddyfais. Os yw'r larwm yn dal i ganu, cysylltwch â'r gwneuthurwr i'w atgyweirio.

6.4 Gwall meddalwedd (fel "Ni ellir llwytho'r rhaglen")

Rhesymau posibl:

Difrod ffeil rhaglen

Gwrthdaro system

Ateb:

Ailgychwynwch y feddalwedd neu'r ddyfais.

Adfer y rhaglen wrth gefn neu ailosod y system.

7. Argymhellion cynnal a chadw a gofal

Cynnal a chadw dyddiol:

Glanhewch y ffroenell sugno a lens y camera.

Gwiriwch a yw'r pwysedd gwactod yn normal.

Cynnal a chadw wythnosol:

Irwch y rheiliau canllaw a'r sgriwiau.

Gwiriwch y modur stepper porthiant.

Calibradiad rheolaidd:

Perfformio calibradu manwl gywir misol o'r pen gosod a'r system weledol.

8. Diwydiannau cymwys

Electroneg defnyddwyr: ffonau symudol, tabledi, gliniaduron

Electroneg modurol: ECU, synwyryddion

Rheolaeth ddiwydiannol: mamfwrdd rheoli diwydiannol, PLC

Offer cyfathrebu: modiwlau 5G, modiwlau optegol

9. Crynodeb

Mae Siemens SIPLACE D1 yn beiriant gosod perfformiad uchel sy'n addas ar gyfer gweithgynhyrchu electronig manwl gywir a chymysgedd uchel. Mae ei ddyluniad modiwlaidd, ei feddalwedd optimeiddio deallus a'i berfformiad sefydlog yn ei wneud yn offer craidd llinell gynhyrchu SMT.

Awgrymiadau allweddol:

Gall cynnal a chadw rheolaidd leihau'r gyfradd fethiant.

Ar gyfer problemau cymhleth, cysylltwch â'n cymorth technegol.

Am baramedrau technegol mwy manwl neu ganllawiau datrys problemau, cyfeiriwch at Lawlyfr Defnyddiwr SIPLACE D1 neu ymgynghorwch â chyflenwr yr offer.
