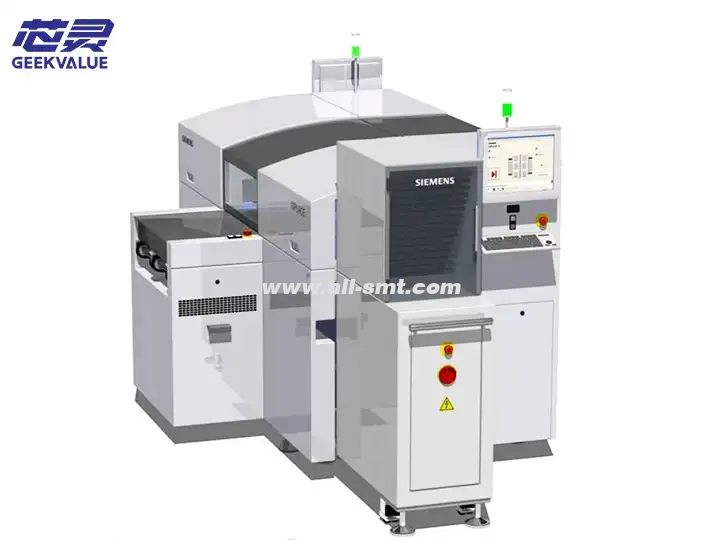

מכונת איסוף ומיקום ASM סימנס D1 SMT

סימנס SIPLACE D1 היא מכונת הצבה מודולרית במהירות גבוהה ובדיוק גבוה, המתאימה לייצור אלקטרוניקה בנפח בינוני וגדול (כגון מוצרי אלקטרוניקה, מוצרי אלקטרוניקה לרכב, ציוד תקשורת וכו'). היא משתמשת בטכנולוגיית בקרת תנועה מתקדמת ומערכות ראייה כדי להציב רכיבי SMD שונים (כגון נגדים, קבלים, מעגלים משולבים וכו') ביעילות ובדייקנות.

רקע המותג:

סדרת SIPLACE של סימנס שייכת כיום ל-ASM Assembly Systems (תחת קבוצת ASMPT), אך הציוד עדיין משתמש במותג "SIPLACE".

סדרת D1 היא אחת ממכונות ההשמה הקלאסיות של סימנס, הידועה במהירותה הגבוהה, בגמישותה הגבוהה וביציבותה.

2. עקרון עבודה

2.1 תהליך עבודה בסיסי

מיקום המעגל המודפס: המעגל המודפס נכנס למכונה דרך מסוע ומקובע באמצעות התקן הידוק.

איסוף רכיבים: ראש ההשמה אוסף רכיבים מהמזין.

כיול חזותי: מצלמות ברזולוציה גבוהה (ICM/FCM) מזהות את מיקום הרכיבים, הזווית וסטיית הגודל.

מיקום מדויק: המנוע הליניארי מניע את ראש ההשמה כדי למקם במדויק את הרכיב במיקום שצוין על גבי המעגל המודפס.

פעולה מחזורית: חזור על התהליך הנ"ל עד שכל הלוח מורכב.

2.2 טכנולוגיית הליבה

הנעת מנוע ליניארית: דיוק מיקום ננומטרי (±25μm @3σ).

מרכז מעופף (Fly Vision): רכיבים מכוילים במהלך התנועה כדי להגביר את מהירות ההרכבה.

מערכת הזנה חכמה: תומכת בשיטות הזנה מרובות (רצועה, צינור, דיסק).

3. יתרונות מרכזיים

תיאור היתרון

הרכבה במהירות גבוהה. המהירות המקסימלית יכולה להגיע ל-50,000 CPH (בהתאם לתצורה).

דיוק הרכבה גבוה ±25 מיקרומטר, תמיכה ברכיבים זעירים 01005.

עיצוב מודולרי ניתן להגדיר ראשי הרכבה שונים (כגון 12 ראשים, 16 ראשים) ומספרי הזנה שונים.

אופטימיזציה חכמה תוכנת SIPLACE Pro ממטבת אוטומטית את נתיב ההרכבה כדי להפחית את זמן החלפת הקו.

תאימות רחבה תומכת ברכיבים 01005 ~ 30 מ"מ × 30 מ"מ להתאמה לעיצובי PCB מורכבים.

4. תכונות עיקריות

4.1 תכונות חומרה

ראש מיקום: עיצוב רב-זרבובית (כגון ראש 12-זרבובית), תומך במיתוג מהיר.

מערכת הזנה: ניתן להרחבה ל-200+ מזינים, תואם לסרט 8 מ"מ ~ 56 מ"מ.

מערכת ראייה:

ICM (מודול מצלמה משולב): משמש לכיול רכיבים.

FCM (מודול מצלמה פידוסיאלי): משמש לזיהוי נקודת ייחוס של המעגל המודפס.

בקרת תנועה: מנוע ליניארי + סרגל סורגים, המבטיח מהירות גבוהה ודיוק גבוה.

4.2 תכונות התוכנה

SIPLACE Pro: מספק פונקציות תכנות, אופטימיזציה וניטור.

החלפת קו חכמה: תומכת בהחלפת תוכניות מהירה ומפחיתה את זמן ההשבתה.

ניתוח נתונים: רישום נתוני השמה לצורך מעקב אחר איכות.

5. מפרטים אופייניים

פרמטרים של פריט

מהירות מיקום 30,000~50,000 CPH

דיוק מיקום ±25μm @3σ

טווח רכיבים 01005 ~ 30 מ"מ × 30 מ"מ

גודל PCB מינימלי 50 מ"מ × 50 מ"מ, מקסימום 510 מ"מ × 460 מ"מ

קיבולת מזין מקסימלית 200+ (בהתאם לתצורה)

מערכת בקרה SIPLACE Pro

6. תקלות נפוצות ופתרונות

6.1 כשל קליטת רכיבים

סיבות אפשריות:

חסימה/בלאי של הזרבובית

לחץ ואקום לא מספיק

קיזוז מיקום מזין

פִּתָרוֹן:

נקו או החליפו את הפיה.

בדוק את משאבת הוואקום ואת צינור האוויר לאיתור דליפות.

כייל מחדש את המזין.

6.2 קיזוז מיקום

סיבות אפשריות:

שגיאת כיול חזותית

מיקום המעגל המודפס לא מדויק

שגיאת הגדרת גובה ציר ה-Z של הזרבובית

פִּתָרוֹן:

נקו את המצלמה וכיילו מחדש את מערכת הראייה.

בדוק את התקן הידוק המעגל המודפס ואת זיהוי נקודת הייחוס.

התאם את פרמטר גובה ציר ה-Z.

6.3 אזעקת ציוד (כגון "עומס יתר על המנוע")

סיבות אפשריות:

חסימה מכנית (מסילות/ברגים מלוכלכים)

כשל במנהל ההתקן

פִּתָרוֹן:

נקו ושמנו חלקים נעים.

הפעל מחדש את המכשיר. אם האזעקה עדיין נשמעת, צור קשר עם היצרן לצורך תיקון.

6.4 שגיאת תוכנה (כגון "לא ניתן לטעון את התוכנית")

סיבות אפשריות:

נזק לקובץ התוכנית

התנגשות מערכתית

פִּתָרוֹן:

הפעל מחדש את התוכנה או המכשיר.

שחזר את תוכנית הגיבוי או התקן מחדש את המערכת.

7. המלצות תחזוקה וטיפול

תחזוקה יומית:

נקו את פיה היניקה ואת עדשת המצלמה.

בדוק האם לחץ הוואקום תקין.

תחזוקה שבועית:

יש לשמן את מסילות ההכוונה והברגים.

בדוק את מנוע הצעדים של מזין המטען.

כיול רגיל:

בצע כיול מדויק חודשי של ראש ההשמה ומערכת הראייה.

8. תעשיות רלוונטיות

מוצרי אלקטרוניקה: טלפונים ניידים, טאבלטים, מחשבים ניידים

אלקטרוניקה לרכב: ECU, חיישנים

בקרה תעשייתית: לוח אם לבקרה תעשייתית, בקר לוח בקרה

ציוד תקשורת: מודולי 5G, מודולים אופטיים

9. סיכום

סימנס SIPLACE D1 היא מכונת השמה בעלת ביצועים גבוהים המתאימה לייצור אלקטרוניקה בדיוק גבוה ובתמהיל גבוה. העיצוב המודולרי שלה, תוכנת האופטימיזציה החכמה והביצועים היציבים הופכים אותה לציוד הליבה של קו הייצור של SMT.

הצעות מפתח:

תחזוקה שוטפת יכולה להפחית את שיעור הכשלים.

עבור בעיות מורכבות, אנא צרו קשר עם התמיכה הטכנית שלנו.

לקבלת פרמטרים טכניים מפורטים יותר או מדריכי פתרון בעיות, אנא עיינו במדריך למשתמש של SIPLACE D1 או התייעצו עם ספק הציוד.
