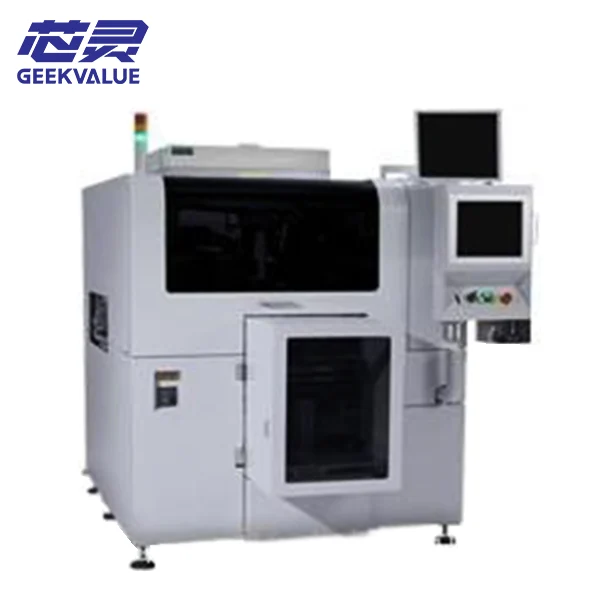

Machine de report de puces SHIBAURA TFC-9000

La SHIBAURA MECATRONICS TFC-9000 est une machine de report de puces à retournement (flip-chip) conçue pour la production en série et les procédés d'encapsulation avancés, tels que l'encapsulation au niveau de la plaquette avec démultiplication (Fan-Out Wafer-Level Packaging, FO-WLP). Privilégiant une productivité élevée et un encombrement réduit plutôt qu'une précision extrême digne d'un laboratoire, sa conception la positionne idéalement pour le marché de la production de masse. Portée par la miniaturisation et l'intégration croissantes des appareils mobiles, la demande en procédés FO-WLP est en plein essor ; la TFC-9000 est le modèle phare de Shibaura, spécialement conçu pour répondre à ce besoin.

**Spécifications essentielles : un équilibre entre performance et efficacité**

Les principaux paramètres techniques suivants, compilés à partir de données officielles, reflètent l'équilibre de la machine entre précision, efficacité et capacités de manutention des matériaux :

**Fonctionnalité** | **Paramètres détaillés**

**Type d'équipement** | Machine de collage pour encapsulation au niveau de la plaquette / Machine de collage flip-chip

**Procédés de base** | Emballage au niveau de la plaquette avec intégration par ventilateur (FO-WLP), matrice de billes à puce retournée (FC-BGA)

**Précision de placement** | Alignement local : ±5 µm (3σ)

Alignement global : ±7 µm (3σ)

**Efficacité de production (UPH)** | Alignement global : jusqu’à 7 200 unités/heure

Alignement local : jusqu'à 5 100 unités/heure

**Force de liaison** | Max. 50 N

**Taille de puce prise en charge** | Max. □26 mm

**Dimensions des substrats/plaquettes compatibles** | Plaquette : φ200 / 300 mm

Support : Max. 330 × 320 mm

**Prise en charge des procédés** | Prend en charge les procédés Face-Up et Flip-Chip (Face-Down) ; compatible avec diverses technologies, notamment le collage DAF (Die Attach Film), C4 (Controlled Collapse Chip Connection) et T/C (Thermo-Compression).

**Emprise au sol** | Surface de l'unité principale : env. 2,5 m² (conception compacte)

**Positionnement et caractéristiques techniques principales**

La philosophie de conception fondamentale du TFC-9000 est de répondre aux besoins de la production d'emballages avancés à grande échelle et à haut rendement. **Configuration à double tête haute productivité :** Cet équipement est doté d'une configuration à double tête, permettant une efficacité de production maximale dans un encombrement extrêmement réduit ; il incarne parfaitement la philosophie « Encombrement réduit et productivité élevée ».

**Large compatibilité de processus :** Optimisé spécifiquement pour l'encapsulation au niveau de la plaquette Fan-Out (FO-WLP), le système est compatible avec les deux flux de processus FO-WLP courants — « Chip-First » et « Chip-Last/RDL-First » — s'adaptant ainsi aux diverses feuilles de route technologiques des différents clients.

**Options de configuration flexibles :** En plus des capacités de liaison flip-chip standard, l’équipement offre une riche sélection de modules fonctionnels optionnels, tels que la copie de flux et le prélèvement de puces épaisses/minces, pour couvrir un plus large éventail de scénarios d’application.

**Domaines d'application :** Axé sur le conditionnement avancé à grande échelle

Le TFC-9000 est principalement déployé dans des environnements de production à grande échelle où l'efficacité, la précision et la maîtrise des coûts sont des exigences primordiales.

**Fan-Out Wafer-Level Packaging (FO-WLP) :** Une application essentielle. Optimisée pour le conditionnement en masse de puces présentes dans les appareils mobiles, tels que les smartphones et les tablettes, notamment les circuits intégrés de gestion de l'alimentation (PMIC) et les modules frontaux RF (RF FEM).

**Flip-Chip Ball Grid Array (FC-BGA) :** Un autre domaine d’application majeur. Utilisé pour le conditionnement de puces informatiques hautes performances, telles que les CPU, les GPU et les processeurs d’IA.

**Collage plaquette à plaquette / substrat à substrat (puce sur plaquette/substrat) :** Permet le placement de puces sur des plaquettes de 300 mm ou des substrats carrés mesurant jusqu'à 330 mm x 320 mm, prenant en charge une grande variété de formats d'emballage.

**Contexte du marché et avantages concurrentiels : le marché de niche de Shibaura**

Sur le marché mondial très concentré des machines de collage flip-chip, Shibaura se positionne comme un acteur clé.

**Position sur le marché :** Le marché mondial des machines de report de puces (flip-chip) est dominé par quatre grands fabricants : Besi, ASM Pacific, Shibaura et Kulicke & Soffa, qui représentent à eux seuls près de 70 % des parts de marché. Rôle de Shibaura : Shibaura Mechatronics bénéficie d’une solide expérience de plusieurs décennies dans le domaine du report de puces. Sa gamme de produits TFC offre des performances exceptionnelles pour diverses technologies d’encapsulation avancées, notamment FO-WLP et FC-BGA. L’entreprise jouit d’une longue expérience, en particulier dans les domaines des machines de report de puces pour semi-conducteurs et des machines de report pour écrans plats (FPD).

Résumé : Pourquoi choisir le TFC-9000 ?

Contrairement à d'autres systèmes phares qui privilégient la précision extrême, le SHIBAURA TFC-9000 est une solution conçue avec précision pour optimiser l'efficacité de la production de masse. Lorsque les fabricants d'emballages recherchent un équipement pour des procédés avancés – tels que FO-WLP ou FC-BGA – offrant un fonctionnement stable, répondant aux normes de précision requises et maximisant simultanément le rendement par unité de surface, le TFC-9000 s'impose comme un choix fiable et éprouvé. Il doit cette distinction à son efficacité remarquable, sa conception compacte et à l'expertise approfondie de Shibaura dans le domaine du collage.

Fonctionnalité TFC-9000 (SHIBAURA) Importance

Positionnement central Production de masse à grande échelle ; équilibre entre efficacité et précision Axée sur la production de masse plutôt que sur une plateforme de R&D de haute précision — un axe de recherche souvent privilégié dans les analyses comparatives.

Précision (locale) ±5 µm Répond aux exigences de production de masse des principales technologies d'emballage avancées.

Efficacité (UPH) Jusqu'à 7 200 Un débit de production exceptionnellement élevé ; représente un avantage concurrentiel fondamental.

Empreinte Environ 2,5 m² Conception compacte ; optimise l'utilisation de l'espace au sol de l'usine.

Applications cibles FO-WLP, FC-BGA Axé sur les segments à la croissance la plus rapide du secteur de l'emballage avancé.
