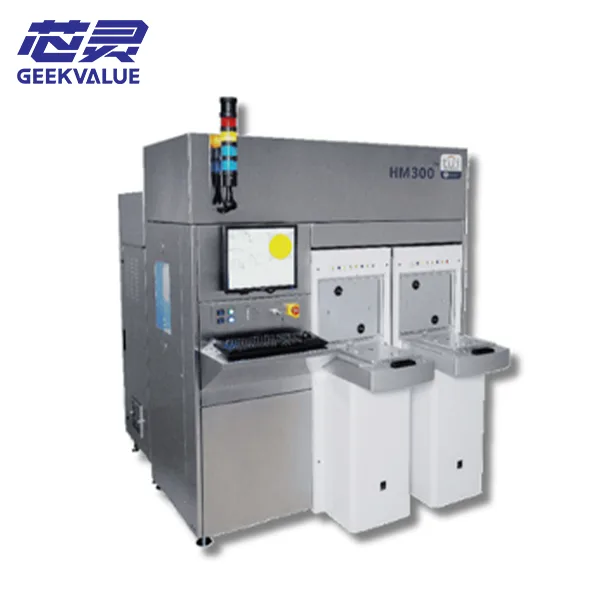

Mesin Penandaan Laser Wafer ThinkLaser HM300

ThinkLaser HM300 adalah mesin penandaan laser "Hard Marking" yang sepenuhnya otomatis, yang dirancang khusus untuk memenuhi persyaratan penandaan dalam yang ketat—dikenal sebagai "hard marking"—yang melekat dalam proses pembuatan wafer semikonduktor. Nilai intinya terletak pada kemampuannya untuk mengukir kode identifikasi permanen pada wafer melalui fungsi kontrol kedalaman yang dapat diprogram; kode-kode ini cukup kuat untuk menahan tekanan abrasif yang dihasilkan oleh proses manufaktur intensitas tinggi selanjutnya, sehingga memastikan ketertelusuran produk yang lengkap sepanjang siklus hidupnya—dari fabrikasi dan pengemasan chip hingga pengujian akhir.

**Teknologi Inti dan Spesifikasi Utama**

Inti teknologi HM300 berputar di sekitar tiga elemen fundamental: kedalaman, presisi, dan otomatisasi. Spesifikasi teknis spesifiknya adalah sebagai berikut:

**Barang** | **Spesifikasi / Deskripsi**

**Jenis Peralatan** | Sistem Penandaan Laser Otomatis Penuh untuk Permukaan Keras

**Aplikasi Target** | Dirancang khusus untuk penandaan keras wafer semikonduktor, sesuai dengan persyaratan standar SEMI yang relevan.

**Fungsionalitas Inti** | Kontrol Kedalaman Terprogram: Kedalaman penandaan yang dapat disesuaikan, mencapai kedalaman maksimum 110 mikron (µm), dengan akurasi kedalaman ±10%

**Teknologi Inti** | Dual-Spot Optics™: Menggunakan desain optik berkas ganda yang memungkinkan peralihan yang dikontrol perangkat lunak antara dua ukuran titik laser yang berbeda (mulai dari 50 µm hingga 110 µm) dalam sistem yang sama.

**Pemantauan Sistem** | Pemantauan Sistem Komprehensif: Merekam semua data kinerja laser secara akurat.

**Antarmuka Otomatisasi** | Mendukung antarmuka SECS II/GEM untuk memfasilitasi manajemen otomatisasi pabrik

**Kompatibilitas Wafer** | Mendukung ukuran wafer 100mm hingga 200mm (dukungan opsional untuk panel 300mm/310mm tersedia; kelayakan dikonfirmasi melalui data yang ada)

**Fungsi, Keunggulan, dan Fitur**

Dengan memanfaatkan serangkaian teknologi canggih, HM300 secara efektif mengatasi permasalahan utama dalam bidang penandaan wafer:

**Kemampuan "Penandaan Keras" untuk Proses yang Ketat:** Tidak seperti "Penandaan Lunak," kemampuan "Penandaan Keras" HM300 menghasilkan tanda dengan kedalaman yang cukup. Ini memastikan bahwa tanda tetap utuh—tanpa degradasi atau abrasi—selama proses intensitas tinggi berikutnya (seperti perlakuan suhu tinggi, pembersihan kimia, dan penggilingan mekanis), sehingga mempertahankan ketelusuran proses yang lengkap. **Presisi dan Fleksibilitas Tinggi:**

**Kedalaman yang Dapat Dikontrol:** Fungsi kontrol kedalaman yang dapat diprogram (menawarkan akurasi hingga ±10% dan rentang kedalaman hingga 110 µm) memungkinkan pelanggan untuk menyempurnakan kedalaman penandaan secara presisi, memastikan kesesuaian sempurna dengan persyaratan proses tertentu. **Ukuran Titik yang Dapat Disesuaikan:** Teknologi Dual-Spot Optics™ yang dipatenkan memungkinkan peralihan yang dikontrol perangkat lunak antara dua ukuran titik laser (50 µm dan 110 µm) tanpa memerlukan modifikasi perangkat keras apa pun, sehingga mengakomodasi beragam bahan penandaan dan persyaratan estetika tertentu.

**Otomasi dan Manajemen Cerdas:**

**Pengoperasian Sepenuhnya Otomatis:** Menawarkan kemampuan pengoperasian peralatan yang sepenuhnya otomatis, meminimalkan campur tangan manusia dan mengurangi potensi kesalahan.

**Dukungan Protokol SECS/GEM:** Mendukung protokol otomatisasi standar industri (SECS II/GEM), memungkinkan integrasi tanpa hambatan ke dalam Sistem Eksekusi Manufaktur (MES) pabrik semikonduktor modern untuk memungkinkan pemantauan status peralatan secara real-time dan manajemen jarak jauh parameter proses.

**Pencatatan Data Komprehensif:** Sistem ini secara akurat mencatat semua data kinerja laser, memberikan dasar yang kuat untuk analisis proses dan ketertelusuran kualitas.

**Kompatibilitas Material dan Proses yang Luas:**

Dirancang khusus untuk pelanggan yang bekerja di bidang semikonduktor majemuk, node proses canggih, dan pengemasan canggih, sistem ini secara efektif mengatasi tantangan penandaan yang terkait dengan material semikonduktor generasi berikutnya seperti SiC, GaN, dan GaAs.

Filosofi desainnya jauh melampaui tugas penandaan dasar; ia diposisikan sebagai "solusi penandaan wafer komprehensif," yang mampu menjalani evaluasi dan peningkatan khusus—yang disesuaikan dengan material dan dimensi wafer yang unik—untuk memenuhi persyaratan spesifik.

**Bidang Aplikasi**

HM300 merupakan peralatan penting di bidang manufaktur semikonduktor dan pengemasan canggih, terutama diterapkan di bidang-bidang berikut:

**Manufaktur Semikonduktor (Bagian Depan dan Belakang):** Menyediakan ID permanen dengan integritas tinggi untuk wafer substrat—termasuk silikon, SiC, dan GaN—sehingga mendukung manajemen lini otomatis dan ketertelusuran kualitas di dalam pabrik fabrikasi (Fabs) dan fasilitas perakitan/pengujian.

**Pengemasan Tingkat Lanjut:** Memberikan penandaan yang andal untuk wafer atau panel yang direkonstruksi dalam proses Pengemasan Tingkat Wafer (WLP) dan Pengemasan Tingkat Panel (PLP).

**Sinergi dengan Produk ThinkLaser Lainnya**

ThinkLaser menawarkan rangkaian lengkap solusi penandaan wafer, di mana HM300 memainkan peran penting:

**Sinergi dengan Peralatan Penandaan Lunak:** Pada jalur produksi yang sama, HM300 dapat beroperasi bersamaan dengan SC300 ThinkLaser (sistem penandaan lunak untuk wafer 300mm) atau SigmaClean (sistem penandaan lunak untuk wafer 100–200mm). Produsen dapat secara fleksibel memilih teknologi penandaan yang paling sesuai berdasarkan node proses spesifik atau persyaratan pelanggan.

**Ringkasan**

Singkatnya, ThinkLaser HM300 adalah sistem khusus kelas industri yang dirancang secara fundamental untuk menyediakan penandaan wafer permanen dengan kontrol kedalaman yang memenuhi standar industri paling ketat. Melalui kontrol kedalaman yang dapat diprogram, teknologi dual-beam, dan kemampuan otomatisasi canggihnya, sistem ini secara efektif mengatasi tantangan kritis dalam industri semikonduktor untuk menjaga ketertelusuran produk di seluruh rantai proses intensitas tinggi; sistem ini merupakan peralatan kunci dalam lini manufaktur dan pengemasan wafer kelas atas. Pengembangnya, ThinkLaser, memiliki pengalaman tim kolektif lebih dari 80 tahun di bidang ini dan memegang sekitar 80% pangsa pasar di Amerika Serikat.
