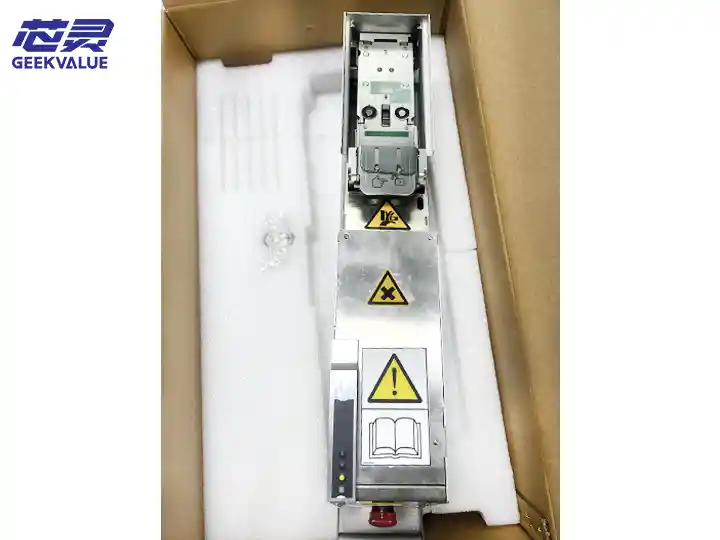

ASM SIPLACE POP 피더 00117012

ASM 00117012 POP 피더는 패키지 온 패키지 공정을 위해 설계된 고정밀 피더로, SMT 생산 라인에서 상위 패키지 구성 요소(예: 프로세서에 쌓인 메모리 칩)를 정확하게 공급하는 데 사용됩니다.

2. 핵심기능

2층 부품(하층 BGA + 상층 POP)의 동기 공급을 실현합니다.

0.35mm 초미세 피치 및 부품의 정밀한 위치 지정 지원

구성 요소 높이 감지 기능(0.1mm 분해능)

통합된 실수 방지 메커니즘(잘못된 재료/역붙여넣기 방지)

II. 기술 사양 및 매개변수

프로젝트 기술 매개변수 산업 비교 우위

적용부품 POP부품(4×4mm ~ 14×14mm) 업계 최소 0.3mm 피치 지원

공급 정확도 ±0.05mm(CPK≥1.67) 기존 공급기보다 50% 더 높음

공급 속도 0.5초/개 (최대 12,000CPH) 가속 곡선 최적화, 진동 30% 감소

테이프 호환성 8mm/12mm/16mm 캐리어 테이프 테이프 장력에 따라 자동 조절(2-5N 조절 가능)

높이 감지 레이저 높이 측정(0.01mm 분해능) 배치기 Z축에 대한 실시간 피드백

통신 인터페이스 RS-485 + 디지털 I/O ASM Siplace 장비의 원활한 도킹 지원

보호 수준 IP54(방진 및 방수) 먼지 없는 작업장 환경에 적응

III. 기계 구조 및 작동 원리

1. 핵심 구조

차트

암호

2. 워크플로

테이프 전달: 서보 모터가 테이프를 구동하고, 장력 센서가 실시간으로 조정합니다.

구성 요소 분리: 이젝터 메커니즘이 구성 요소를 캐리어 홈 밖으로 배출합니다.

높이 검출: 레이저 스캐닝 구성 요소 동일 평면성(워핑 검출)

정확한 위치 지정: 시각적 위치 지정 창 지원 보정(±0.01° 각도 보정)

IV. 핵심기술혁신

동적 장력 제어

자기파우더 브레이크 + PID 알고리즘을 사용하여 장력 변동 ≤±0.2N

다양한 제조업체(예: 3M/Denka)의 테이프에 적응

지능형 충돌 방지 시스템

압력 센서는 픽업 저항을 모니터링합니다(>3N 자동 수축)

노즐이 부품과 충돌하여 손상되는 것을 방지합니다.

빠른 라인 변경 디자인

테이프 가이드 도구 없이 조정 가능 (8mm↔12mm 전환 5초 내 완료)

NFC 칩은 자동으로 재료 번호를 식별합니다(잘못된 재료 방지)

V. 일반적인 적용 시나리오

적용분야 특정 성능

모바일 기기 모바일폰 AP+메모리 스태킹(피치 0.4mm, 높이 차이 ≤0.1mm)

고성능 컴퓨팅 GPU+HBM 메모리 적층(14×14mm 대형 부품)

자동차 전자 장치 자동차 등급 프로세서 스태킹(진동 방지 설계, ISO 16750-3 인증)

의료 장비 마이크로 센서 스태킹(클린룸 모드, 입자 방출 <100개/ft³)

VI. 일반적인 오류 및 해결 방법

오류 코드 현상 근본 원인 전문가 솔루션

E1701 비정상적인 소재 벨트 장력 자기 분말 브레이크 노화/소재 벨트 걸림 1. 브레이크를 교체하십시오(ASM P/N: 00117012-BR)

2. 가이드 레일을 청소하세요

E1702 부품 픽업 실패 진공 부족/엘리베이터 높이 편차 1. 진공 라인 점검(≥-80kPa)

2. 이젝터 스트로크를 조정합니다(0.5±0.05mm)

E1703 높이 감지 허용 오차 초과 레이저 렌즈 오염/교정 오프셋 1. 무수 에탄올로 광학 창을 청소하십시오.

2. 레이저 교정을 수행합니다(표준 블록 필요)

E1704 통신 중단 RS485 종단 저항 누락 버스 끝에 120Ω 저항 추가

VII. 유지 관리 사양

1. 정기적인 유지관리

일일:

소재벨트 가이드 청소 (먼지 없는 천 + IPA)

진공 필터를 확인하세요(압력 ​​차이 <5kPa)

주간:

변속 기어 윤활(Molykote EM-30L)

장력 센서 교정(표준 중량 방법)

2. 심층 유지 관리

6개월마다:

자기 분말 브레이크 매체(ASM 특수 자기 분말) 교체

광학계 전체 검사(MTF 값 ≥ 0.8)

매년:

동적 평형 시험을 위해 공장으로 반환(진동값 < 0.8mm/s)

VIII. 업그레이드 및 호환성

1. 업그레이드 옵션

고속 버전(00117012-HS):

공급 속도가 입자당 0.3초(18,000CPH)로 증가했습니다.

세라믹 가이드 레일 업그레이드(수명 3배 연장)

지능형 버전(00117012-AI):

통합 AI 소재 스트립 결함 감지(긁힘/변형 식별)

2. 호환성 참고 사항

ASM SIPLACE X4 이상 모델만 지원합니다.

펌웨어 버전 ≥ V5.2.1이 필요합니다(이전 버전은 업그레이드해야 함)

IX. 기술 진화 방향

IoT 통합:

2025년부터 5G 원격진단 지원 예정

녹색 제조:

분해성 소재 스트립 적응 버전 개발
