Operacións de proba ISMECA NY20

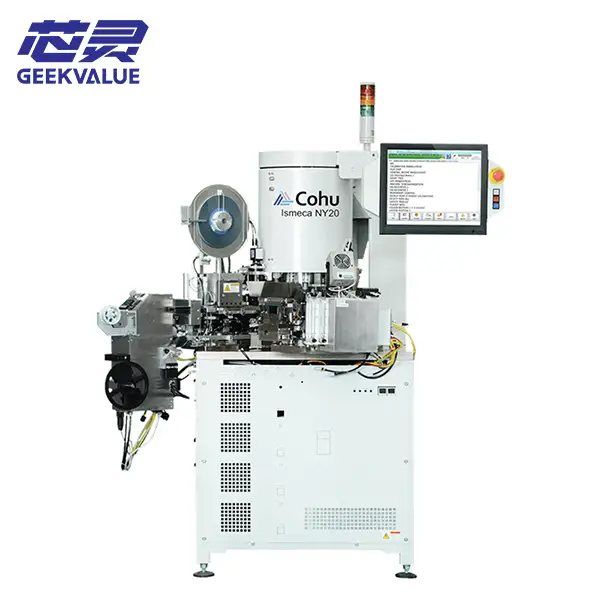

A ISMECA NY20 (agora propiedade de Cohu) é unha máquina rotatoria de probas e clasificación de semicondutores de ultra alta velocidade con 20 estacións, caracterizada por tempos de proba curtos, alto rendemento e baixo custo. É un modelo fundamental para a produción en masa de dispositivos discretos, LED e circuítos integrados de pequena e media potencia.

I. Principio de funcionamento (procesamento paralelo rotatorio)

A NY20 emprega unha mesa rotatoria de precisión de 20 estacións, conseguindo unha automatización completa mediante "rotación de alta velocidade + procesamento paralelo":

Alimentación: alimentador vibratorio/alimentación por pista lineal con funcións de posicionamento por visión e corrección de actitude.

Rotación: 20 estacións xiran de forma sincrona, completando secuencialmente a inspección óptica de seis lados → detección de defectos por infravermellos → probas eléctricas → marcado → clasificación.

Accións principais

Visión: cámara de alta velocidade da plataforma NV-Core + penetración infravermella, detección de aparencia/tamaño/fendas ocultas.

Probas: Ata 8 estacións de probas paralelas completan as probas de CC/parámetros.

Clasificación: Clasificación por aprobado/suspenso/grado, saída de embalaxe en bobinas/tubos.

Circuito pechado de datos: a plataforma xemelga dixital PAICe proporciona monitorización en tempo real e os algoritmos de IA corrixen automaticamente os parámetros.

II. Especificacións principais (configuración estándar de 2026)

1. Capacidade e estacións de traballo

Número de estacións de traballo: 20 estacións de traballo paralelas

Capacidade máxima: 50.000 UPH (unidades/hora) (líder da industria)

Estacións de proba: Ata 8 (probas en paralelo)

Tempo medio entre mantementos (MTBA): >120 minutos, alta estabilidade

2. Compatibilidade do paquete

Tamaños: QFN/DFN 0,3×0,6 mm ～ 12×12 mm; SOT/SC/SOD 1,0×0,6 mm ～ 6×6 mm; SO/TSSOP/TO/D2PAK/LED

Tipos: dispositivos discretos, LED, circuítos integrados analóxicos, dispositivos de alimentación (de baixa a media potencia)

3. Capacidades de inspección e probas

Sistema de visión: plataforma NV-Core, inspección óptica de seis lados + infravermella

Inspección 3D: 3D Flex® (opcional), medición topográfica 3D de esferas/protuberancias

Detección de defectos por infravermellos: Penetra nas obleas de silicio para detectar gretas/microgretas internas

Probas eléctricas: probas de CC (IV), probas paramétricas, admite probas de tres temperaturas (-40 ℃ ~ + 150 ℃) (opcional)

4. Estrutura mecánica e interconexión

Dimensións (L × P × A): Aprox. 1600 × 1400 × 1700 mm

Peso: Aprox. 1.000 kg

Métodos de comunicación: SECS/GEM, xemelgo dixital PAICe (estándar da Industria 4.0)

Tempo de cambio: 20-60 minutos, adaptable a liñas de produción mixtas

III. Funcións principais (escenarios de aplicación)

O NY20 céntrase nas probas finais do empaquetado posterior dos semicondutores. As súas funcións principais son completar as probas eléctricas, a inspección da aparencia, a clasificación e o empaquetado de chips/dispositivos. As aplicacións típicas inclúen:

Dispositivos discretos: MOSFET, díodos, transistores, transistores de pequeno sinal (produción a hiperescala)

LED: LED de montaxe superficial/pasante, mini LED (clasificación de velocidade ultrarrápida)

Circuítos integrados analóxicos/de sinal mixto: circuítos integrados de xestión de enerxía (PMIC), sensores, amplificadores operacionais (de baixa a media potencia)

Electrónica de consumo: circuítos integrados para teléfonos móbiles/IoT, módulos Bluetooth/Wi-Fi (tempos de proba curtos)

Electrónica automotriz (básica): faros, sensores de baixa potencia (escenarios de fiabilidade non alta)

IV. Funcións principais

1. Integración de extremo a extremo de velocidade ultrarrápida

Unha parada: Carga → Inspección de seis lados → Detección de defectos por infravermellos → Probas eléctricas → Marcado → Clasificación → Embalaxe

Procesamento paralelo: 20 estacións de traballo funcionando simultaneamente; un dispositivo pode substituír dous dispositivos serie ordinarios

2. Inspección de visión avanzada de NV-Core

Cobertura completa de seis lados: aparencia, tamaño e inspección de defectos superior/inferior/catro lados

Penetración infravermella: detecta gretas internas, ocos e fendas ocultas en materiais de silicio, mellorando o rendemento

OCR/Código de barras: recoñecemento de marcado láser, rastrexabilidade de códigos QR

3. Probas eléctricas multimodo

Probas paralelas: Ata 8 estacións de proba, o que reduce significativamente o tempo de proba (<100 ms)

Cobertura de parámetros: probas de CC (IV), probas de parámetros, probas de tres temperaturas (opcional)

4. Clasificación e embalaxe intelixentes

Clasificación multinivel: ata 16 niveis, clasificados por parámetro/rendemento

Métodos de envasado de saída: bobina, tubo, palé

Cambio automático de bobina: cambio automático de bobina ARC, o que reduce o tempo de inactividade

5. Industria 4.0 e intelixencia

PAICe Xemelgo Dixital: Monitorización en tempo real, diagnóstico remoto, mantemento preditivo

Intelixencia de datos DI-Core: análise de rendemento, optimización de procesos, aviso de anomalías

Algoritmos de IA: identificación automática do tipo de defecto, corrección da deriva dos parámetros e autoaprendizaxe para cambios de tipo.

V. Vantaxes principais (comparación con NY32 / Competidores)

1. Rei da capacidade, eficiencia inigualable

50.000 UPH, un 67 % máis rápido que NY32 (30.000 UPH), a primeira opción para dispositivos discretos/produción en masa de LED

**Tempo de proba curto (<100 ms)** Eficiencia imbatible en varios escenarios

2. Rentabilidade extremadamente alta, custo máis baixo

Custo de capacidade unitaria un 30 % menor que o NY32, o máis económico para a produción en masa

Mantemento sinxelo, pezas universais, baixos custos operativos a longo prazo

3. Adaptabilidade flexible, cambio rápido

Cobertura de todos os envases, desde ultrapequenos de 0,3 × 0,6 mm ata envases medianos e grandes de 12 × 12 mm

Cambio rápido de 20 a 60 minutos, adaptable a liñas de produción mixtas de lotes pequenos e multivariedades

4. Forte estabilidade, rendemento garantido

MTBA > 120 min, funcionamento continuo > 720 horas sen fallos

Detección de 6 lados + infravermellos, taxa de defectos perdidos <0,01%, alto rendemento ≥99,8%

5. Tamaño compacto, despregamento flexible

Un 15 % máis pequeno que o NY32, cun tamaño máis reducido, axeitado para deseños de liñas de produción densas

VI. Recomendacións de selección

Prefírese NY20: dispositivos discretos, LED, circuítos integrados analóxicos, tempos de proba curtos, produción en masa ultraalta, prioridade de custos

Prefírese NY32: dispositivos de RF/potencia, WLCSP/die, alta fiabilidade de grao automotriz, longos tempos de proba

Prefírese NY32W: matriz ultrafina (50 μm), dispositivos de banda ancha (SiC/GaN), empaquetado de marco de película
