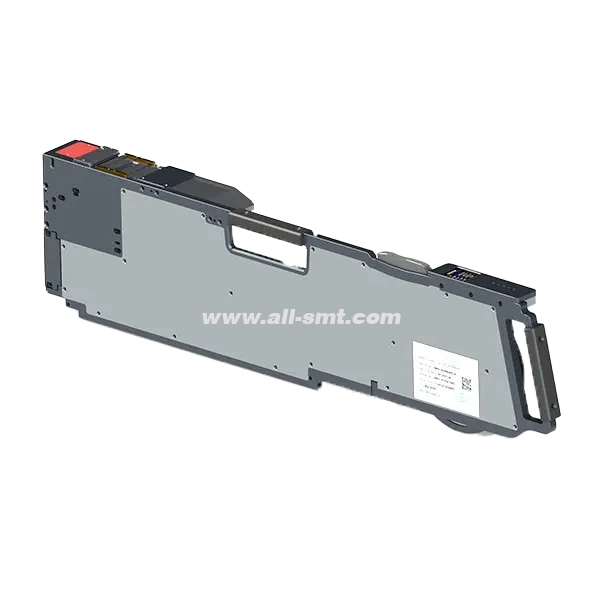

Automaatne söötja SMT: 2025. aasta täielik juhend söötjate valimiseks ja paigutamiseks

Automaatne söötjaSMT(nimetatakse ka pick-and-place feeder'iks, PnP feeder'iks või lihtsaltSMT söötja) on täppisseade, mis indekseerib kandekandjaid – tavaliselt teipi, salve või pulka/toru –, et esitada elektroonikakomponente SMT paigutuspea korduval valimispunktis.koristus- ja paigutusmasinKaasaegsed söötjad on mehhatroonilised süsteemid, millel on suletud ahelaga ajamid, kattelindi tagasikoorimise kontroll, tagasilöögivastane indekseerimine, ESD-kindlad teed ja intelligentsetes variantides RFID/EEPROM, mis salvestab detaili numbri, laiuse, sammu, järelejäänud koguse ja kalibreerimise nihked. Komponentide esitluse automatiseerimise abil mõjutavad söötjad otseselt taktiaega, esimese läbimise tootlikkust, valevaliku määra ja liini OEE-d.

Võrreldes käsitsi esitlusega säilitavad automaatsed SMT-sööturid stabiilse tasku särituse, ühtlase koorimisnurga ja jõu, täpse sammu indekseerimise (2/4/8/12/16/24/32 mm ja rohkem) ning sünkroniseeritud ajastuse düüsi liikumisega. Õige söötja valimiseks on vaja sobivat komponendi tüüpi (kiibid, integraallülitused, ebaühtlane vorm), kanduri tüüpi ja suurust (nt 8/12/16/24/32/44/56 mm lindi laiused; JEDEC-alus; toru), masinapere ühilduvust (ASM/SIPLACE, Fuji, Panasonic, Yamaha, JUKI, Hanwha-Samsung jne), ajami tüüpi (elektriline vs. pneumaatiline) ja intelligentseid funktsioone (ID, lukustus, komplekteerimine, jälgitavus). Õige söötja valik ja hooldus vähendavad ummistusi, topeltvalikuid, tagasilööke ja kiiruse langust konservatiivsete peaprofiilide tõttu. Lühidalt öeldes on söötja värav teie rulli ja paigutuspea vahel; selle õige valimine on üks kiiremaid viise väljundi stabiliseerimiseks ja ümbertöötlemise vähendamiseks tänapäevasel SMT-liinil.

Mida automaatne SMT-söötur teeb

• Indeksidkandekeskkonda täpsepigiseega kuvatakse järgmine komponendi tasku valimispositsioonil.

• Kooribkatteteipi kontrollitud nurga/jõu all, et paljastada komponendipesa ilma osi välja paiskamata.

• Kingitusedkomponent masina kõrguse ja X-Y asendiga joondatudpealevõtmise koordinaadid.

• Signaalidvalmis/tühi/ummistuse olekut masinale; intelligentsed variandid edastavad ka osa numbri, partii ja järelejäänud koguse.

• Kaitsebkomponente ESD-kindlate radade, kontrollitud hõõrdepindade ja antistaatiliste materjalide abil.

Peamised tulemuslikkuse lingidSöötja täpsus → düüsi valimise usaldusväärsus → nägemise tsentreerimise läbilaskevõime → paigutuskiirus → FPY/OEE.

Kuidas söötjad töötavad (indekseerimine, koorimine, esitamine)

1 Indekseerimismehhanism

• Ketirattaga ajami(teip): haakub ketiratta aukudega, et teipi täpselt astmeliselt liigutadapigi(2, 4, 8, 12, 16… mm).

• Draivi tüübidelektriline mikroservo (vaikne, täpne, programmeeritav) vs. pneumaatiline (vastupidav, vananenud).

• Tagasilöögivastanekäigud japiduri siduridsäilitada tasku stabiilsust suurel kiirusel.

2 Tagasilöögi kontroll

• Koorimisnurktavaliselt hoitakse vahel165°–180°lindi tasapinna suhtes; liiga järsk → põrked, liiga madal → kinni kiilunud kattelint.

• Koorimisjõudhäälestatud kandurile/liimile; intelligentsed söötjad kohandavad koorimisjõudu kiirusega, et vältida mikrovibratsioone.

3 Valige esitlus

• Andmete korduvusX/Y/θ/Z vastab masina ootustele; suure segamisarvuga read tuginevadsöötja kalibreeriminejaamad, et hoida nihked spetsifikatsiooni piires.

• Tasku tugihoiab ära õhukeste laastude ümberpööramise düüsi kokkupuutel.

• Vaakumi sünkroonimine: indekseerimispausid ja düüsi liikumine on sünkroniseeritud, et minimeeridanäppamavead.

SMT söötja tüübid ja kasutusjuhud

1 lindi söötjad (kõige levinumad)

• Laiused: 8, 12, 16, 24, 32, 44, 56+ mm;kaherajaline 8 mmvariandid kahekordse sõiduraja tihedusega.

• VäljakudTavalised sammud 2/4/8/12/16/24/32 mm; valige samm vastavalt taskute vahekaugusele.

• Komponendidkiibid (0201/0402/0603/0805), väikesed integraallülitused, pistikud, võimsusinduktorid (laiemad lindid).

• Plussidkiireim ümberlülitus, parim kiirete kiipide jaoks;Miinused: kattelindi jäätmed, tugineb heale liitmisele.

2 salve/maatrikssööturit (JEDEC)

• Kasutatakse QFP, BGA, CSP ja kõrgete osade puhul, mis on lindi käsitsemise suhtes tundlikud.

• Buss või liftsüsteemid pakuvad kandikuid vastavalt kõrgusele; aeglasem kui teip, aga õrnem.

3 pulk-/torusööturit

• Aksiaalsete/paaritute väikeste integraallülituste jaoks, mida tarnitakse endiselt torudes.

• Vibratsiooniline edasiliikumine; tundlikorientatsioonjastaatiline.

4 lahtise/vibreeriva kausiga söötjat

• Spetsiaalsete eksemplaride ja mehaaniliste detailide puhul integreerigenägemineosade asukoha määramiseks 2D/3D-s enne komplekteerimist.

5 etiketi-/meedia sööturit (valikuline)

• Söötsildid, kilevahed, padjad; nõuab unikaalset koorimisgeomeetriat ja pildi kontrollimist.

Brändi ökosüsteem ja ühilduvuse põhitõed

Ühenda alati masina ja söötja tooteperekond; on olemas eri kaubamärkide adapterid, kuid need võivad kiirust/IO-d piirata.

• ASM/ SIPLACEPerekonnad (S, X, SX, TX, D-seeria): laiad lindid ja intelligentsed söötmissüsteemid kärukomplektidega.

• Fuji(NXT, AIM, CP, XP): elektrilised söötjad, tugev ID-integratsioon; NXT nutikad söötjad domineerivad laia valikuga toodete seas.

• Panasonic(CM, NPM, AM): vastupidavad elektrilised söötjad ja kärupõhine logistika.

• Yamaha(YS, YSM, YSF): tuntud selle poolest, etkaherajaline 8 mmCL/SS/ZS seeria – kinnitage täpne põlvkond.

• JUKI(KE, FX, RS‑1/RS‑1R): intelligentsed söötjad optimeerimisega IFS/NM süsteemide kaudu.

• Hanwha-Samsung(SM, Decan): elektrilised söötjad ulatusliku katvusega 8–56 mm.

Kontrollnimekiri: masina mudel → söötja seeria → laius/samm → ühenduspesa/IO → mehaaniline riiv/siin → tarkvara ID.

Õige söötja valimine (samm-sammult)

1. Komponendid operaatoriga kaardistamiseks: kiip vs. integraallülitus vs. ebaühtlane vorm; lindi laius ja samm; rulli läbimõõt (7"/13"/15").

2. Kinnitage masinaperekond: täpne mudel ja aasta; söötja seeria ID.

3. Vali ajend ja intelligentsuselektriline + RFID suure segukiiruse jaoks; pneumaatiline sobib vanemate kiirusvahemike jaoks.

4. Läbilaskevõime eesmärk: sobitage söötja reageerimisaeg pea omagaakna valimine; vältige söötjaid, mille kadents on aeglasem kui düüside kadents.

5. ESD ja materjalid: tagage juhtivad teed; vältige osakesi eraldavaid vooderdisi.

6. Kasutuskõlblikkus: juurdepääs koorimisteele, ketirattale, vedrudele, pingutusrullidele; varuosade komplektide olemasolu.

7. Elutsükkel: püsivara uuendatavus (intelligentsed söötjad), kalibreerimisvahendite tugi.

8. Omandikulu: MTBF, ummistuste määr, varuosade hind, edasimüügiväärtus, tarnija tugi.

Jootraha eestKiipiderohketel ridadel seadke prioriteedikskaherajaline 8 mmpilu tiheduse ja kahandamispea liikumise suurendamiseks.

Sööturi kiiruse, taktiaja ja mahutavuse planeerimine

1 Lihtne löögimudel

• Liinirütm≈ max (paigutuspea tsükliaeg, aeglaseima söötja teenindusaeg, nägemissüsteemi kitsaskoht).

• Söötja koosindeks + arveldamineaeglasem kui pea omavalimistsükkelmuutub pudelikaelaks.

2 pesa tihedus ja pea liikumine

• Rohkem 8 mm pilusid pea optimaalse tsooni lähedal → väiksem XY-telje liikumine → kiirem CPH.

• Vältige asetamistaeglane lai lintsöötjad keskmises tsoonis, kui hakkepudrud domineerivad.

3 Ümberlülitus ja komplekteerimine

• Käru/käru eellaaditud nutikate sööturitega → peaaegu nullühenduseta ümberlülitus;jälgitavussalvestatud RFID abil.

• Prototüübi/suure segusisaldusega toodete puhul investeerige lisasööturitesse, et hoida20 parimat materjalikirjetpüsivalt laetud.

Pöidlareeglite tabel:

Seadistamise ja kalibreerimise põhitõed

• Söötja kalibreerimisjaam: kontrollige anduri koordinaate (X/Y/θ/Z) ja sammu; salvestage nihked ID-mällu.

• Koorimisraja häälestamine: määrake iga teibitarnija jaoks koorimisnurk/jõud; registreerige kuirea retsept.

• Tasku tugi: lisage üliväikeste laastude (0201/01005) jaoks taskualused kiibid, et vältida tagasilööki.

• Visiooniõpetus: kinnitage komponendi keskpunkt ja kõrgus; õpetage uuesti pärast lindi tarnija vahetumist.

• Pöördemoment ja pinge: häälestage vastuvõturulli takistust, et vältidaseljapinge ummistused.

Kalibreerimise kadents: uus/hooldatud söötja → enne esimest käivitamist; korrake iga3–6 kuudvõi pärast intsidente.

Parimad tavad liitmiseks ja täiendamiseks

• Kasutage joondamisseadmeid8 mm puhul; joondage ketiratta augud, et vältida ühe hamba viga.

• Valiliitelindi/klambrimis sobib teibimaterjaliga (paber vs. reljeefne).

• Astmelised liitedüle sõiduradade, et vältida sünkroniseeritud ummikuid.

• LogiliitekohaMES-is; võimalusel vältige nägemisakna sees pleissimist.

• Pärast liimimistindeks aeglane ×3ohutuse huvides, seejärel naaske normaalse kiiruse juurde.

Komplekteerimise nippEelmärgistatud rullid koossisemine osanumber + söötja laius/sammet viimase hetke oletusi vältida.

Kvaliteet, defektid ja RCA käsiraamat

Sümptomid → Tõenäolised põhjused → Vastumeetmed

• Valesti valitud / valimata jäetud→ vale Z-kõrgus, tasku liiga sügav, koorimisjõud liiga suur → kalibreerige Z/tasku tugi uuesti, häälestage koorimist.

• Topeltvalik→ tasku ületäitumine, liimijäägid, liiga tugev vaakum → puhastage tasku rada, reguleerige vaakumi ajastust.

• Põrkevälja→ koorimine liiga järsk, nurk liiga suur → vähenda koorimisnurka/jõudu; lisa taskutugi.

• Lindi kinnikiilumine→ liitekoha joondusviga, kulunud ketiratas, praht → kontrolli ketiratta hammaste kulumist, vaheta pingutusrattad, treeni liitekohta uuesti.

• Kattelindi rebenemine→ vananenud liim, madal temperatuur → eelsoojendage rullid; soojendage toatemperatuurini; muutke tarnija seadistust.

• Komponendi ümberpööramine→ düüsi kokkupuude tsentrist väljas, suur kiirendus → anduri uuesti õpetamine; sujuv kiirendusprofiil.

• ESD-kahjustused→ nõrk takistus → kontrollige ESD-ahelat, ionisatsiooni, matte, randme/maanduse kontrolli.

Jälgitavad mõõdikud: valekoristusmäär (%), liitekoha MTBF (rullid/liitekoht), söötja MTBF (tundides), indeksviga (µm), kaane koorimisjõud (N).

Hooldus, puhastamine ja hooldusintervallid

• IgapäevanePuhuge praht ära (ioniseeritud õhk), kontrollige koorimisrada, kontrollige vastuvõtupinget.

• IganädalanePuhastage ketiratta hambad, kontrollige vedru/käigu kulumist, kontrollige sõiduraja joondust.

• Igakuine: määrimine vastavalt OEM spetsifikatsioonile (vajadusel), kulunud pingutusrullide vahetamine, ESD-pidevuse valideerimine.

• Juhtumipõhinepärast kinnikiilumist/lööki tehke täielik kalibreerimine jataskukõrguse test.

Varukomplekt: ketirataste komplekt, vedrud, koorimisrullik, pingutusrullid, katted, enkooder (elektriline), ESD-klotsid, kruvid.

Uued vs kasutatud söötjad: investeeringutasuvus ja riskikontroll

• Uusgarantii, uusim püsivara, kontrollitud ID; kõrgemad kapitalikulud, kuid madalam käivitusrisk.

• Kasutatud: suur kokkuhoid ja kiire kättesaadavus; nõuab akrediteeritud testimist (indeksi täpsus, koorimine, ESD, mälu).

• Hübriid: ostke kriitiliste 0201/01005 radade jaoks uusi; laiemate lintide ja mittekriitiliste integraallülituste jaoks kasutage hooldatud kasutatud komponente.

Vastuvõtutesti mall:

1. Visuaalne/mehaaniline (riiv, siinid, pistikud)

2. Indeksi täpsus nimikiirusel

3. Koorimisjõu ulatus ja stabiilsus

4. ESD-rada (Ω)

5. Mälu lugemis-/kirjutustsüklid (intelligentsed)

6. Proovisõit oma rullide ja otsikutega

Intelligentne söötja töövoog (ID, pooleliolev tööstusharu, jälgitavus)

• Söötja ID(RFID/EEPROM) seob osakoodi söötjaga; liinitarkvara hoiab ära vale detaili laadimise (POKA-YOKE).

• Järelejäänud kogusautomaatselt arvutatud → komplekteerimine teab, millal järgmine rull lavale panna.

• Töödeldud toodete jälgimine: söötja ID + rullipartii → MES/ERP jälgitavuse ja RMA kaitse tagamiseks.

• Analüütika: ummistuse soojuskaart söötja ID, operaatori ja rulli tarnija järgi.

ESD, ohutus ja vastavus

• MaterjalidJuhtivad/antistaatilised plastid ja kaetud metallid; kontrollige pinna takistust.

• MaandusKontrollige toitekaabli järjepidevust söötja raami → masina → maanduse vahel; ionisaatorid koorimis-/korjamispiirkonnas.

• Operaatori ohutusKaitstud koorimisrullid, muljumiskohtade tuvastamine, lukustus hoolduse ajal.

• KeskkondSäilitage niiskustase vastavalt komponendi MSL/ESD juhistele.

Veaotsingu juhend (Sümptomid → Tõenäoline põhjus → Parandus)

Hanke kontrollnimekiri ja tarnijate küsimused

• Täpnemasina mudeljatarkvaraversioon?

• Nõutavsöötja seeria(ID, pistik, riiv) jalaius/samm?

• Ajami tüüpeelistus (elektriline/pneumaatiline) ja müra piirväärtused?

• Vajaduskaherajaline 8 mmsõidurajad?

• Kalibreerimisjaamja varukomplektid on kaasas?

• VastuvõtutestEnne saatmist? Video- või veebitunnistuse abil?

• TarneaegjaRMA-poliitika?

• Kasutatud seadmete puhul: katsearuanne (indeks, koorimiskindlus, ESD, mälu), kosmeetiline hinne, kasutustunnid.

Sõnastik (SMT söötja terminid)

• Pigi: kandelindi taskute vaheline kaugus keskpunktide vahel.

• Kaherajaline 8 mmSöötja, millel on ühes pesas kaks 8 mm rada tiheduse suurendamiseks.

• Koorimisjõud/nurk: kattelindi eemaldamist juhtivad parameetrid.

• Nutikas söötja: salvestab jälgitavuse ja POKA-YOKE jaoks ID ja parameetrid.

• Ühendamineuue rulljuhi ühendamine jooksva lindiga, et vältida seiskumist.

• Tasku tugi: pind, mis takistab detaili liikumist valiku ajal.

• CPH: komponente tunnis; praktiline kiiruse mõõdik PnP jaoks.

Automaatse söötja kokkuvõte ja järgmised sammud

Söötja määrab, kui puhtalt ja prognoositavalt komponendid düüsini jõuavad. Ühenda kandur → söötja → masin; investeeri kalibreerimisse ja koorimise häälestamisse; standardiseeri pleisse; ja logi õiged mõõdikud. Kulutõhusa skaleerimise tagamiseks ühenda kriitiliste kiibiradade intelligentsed elektrilised söötjad hooldatud kasutatud seadmetega laia lindiga/madala riskiga radadel.

Kiired võidud rakendamisel:

1. Auditeeri sõiduraja määramisi ja nihuta kaherajalist 8 mm pea optimaalse punkti lähedale.

2. Võtke kasutusele pleissee šabloon ja registreerige pleissee MTBF.

3. Kalibreerige koorimisjõud teibi tarnija järgi ja lukustage see joone seadistusena.

4. Looge söötja hoolduskalender (päevane/nädalane/kuine), mis on seotud OEE-ga.

KKK

1. Mis vahe on elektrilistel ja pneumaatilistel sööturitel?

   Elektrilised söötjad pakuvad programmeeritavat, korduvat indekseerimist ja vaiksemat tööd – ideaalne väikeste hakkepudelite ja suure segumahuga materjalide jaoks. Pneumaatilised söötjad on vastupidavad ja kulutõhusad vanemate platvormide jaoks, kuid neil puudub detailne juhtimine ja andmed.

2. Kas üks söötja sobib mitme laiusega teibiga?

   Ei. Söötjad on laiusepõhised (8/12/16/24/32/44/56 mm). Mõned kaubamärgid toetavad kaherajalist 8 mm laiust, kuid teil on siiski vaja spetsiaalset riistvara.

3. Kas ma vajan intelligentseid söötjaid?

   Kui kasutate suures koguses komponente või vajate jälgitavust, siis jah. ID-mälu hoiab ära valede detailide laadimise, kiirendab komplekteerimist ja toetab analüütikat.

4. Kui tihti peaks söötjaid kalibreerima?

   Uued/hooldatud seadmed enne esmakordset kasutamist, seejärel iga 3–6 kuu tagant või pärast ummistusi/lööke/olulisi retseptimuudatusi.
