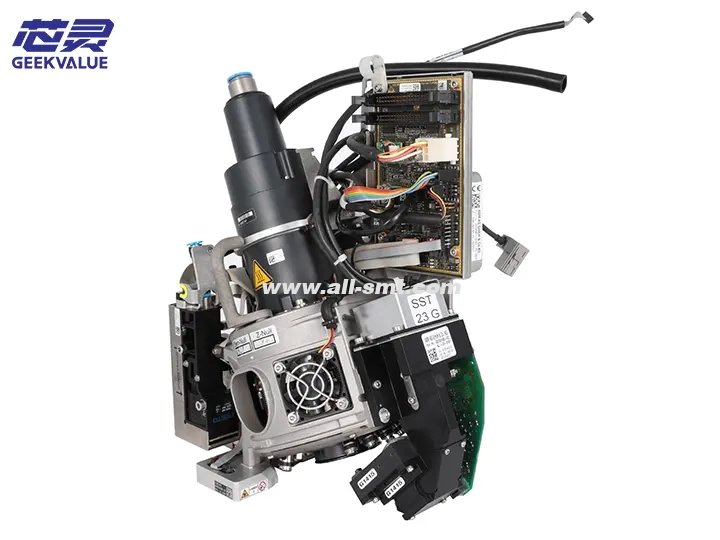

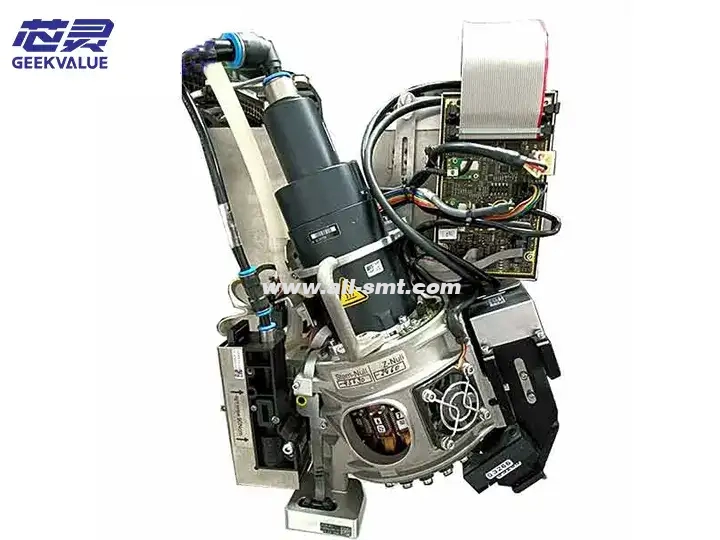

ASM E BY SIPLACE placeringshuvud cp14 03109887

SIPLACE CP14-arbetshuvudet är en kärnplaceringsmodul designad av ASM Assembly Systems (tidigare Siemens Electronic Assembly Systems) för höghastighets- och högprecisionsplaceringsmaskiner, och är en nyckelkomponent i SIPLACE X-seriens placeringsmaskiner. Arbetshuvudet är optimerat för högvolyms- och högmixtillverkningsmiljöer för elektronik och är lämpligt för ultrasnabb och exakt placering av 01005 till stora IC-komponenter (som 0402, 0603, QFN, POP, etc.).

2. Teknisk bakgrund och marknadspositionering

Utvecklingsbakgrund: För att möta kraven på högdensitetsplacering av mikrokomponenter (01005) och specialformade komponenter inom industrier som 5G och fordonselektronik

Marknadspositionering: SMT-produktionslinjer i mellan- till högklass, balanserad hastighet och precision (den teoretiska hastigheten för CP14-arbetshuvudet kan nå 156 000 CPH)

Generationsförhållande: CP14 är en uppgraderad version av CP12, och de viktigaste förbättringarna inkluderar:

Munstycksstången är 30 % lättare

Vakuumsystemets responshastighet ökar med 20 %

Lade till funktion för skanning av komponenternas yta

3. Detaljerad förklaring av mekanisk struktur

1. Mekaniskt kärnsystem

Tekniska egenskaper hos delsystemet

Fleraxligt drivsystem använder linjärmotor + magnetisk upphängningsstyrningsteknik (patent DE102015216789), Z-axelns repeterbarhet ±5 μm

Placeringshuvudmatris 16 munstycken styrs oberoende av varandra, och varje munstycke är utrustat med en oberoende θ-axelrotation (upplösning 0,01°)

Vibrationsreduceringsmekanism Vibrationsreduceringsdesign i tre nivåer (aktiv elektromagnetisk dämpning + passiv gummibuffert + luftfjäder)

Snabbt modulbyte Modulär design, bytestid för ett enda arbetshuvud <90 sekunder (inklusive kalibrering)

2. Rörelsekontrollsystem

X/Y-axel: linjärmotordrift, maximal acceleration 3G

Z-axel: motordrift med talspole, tryckregleringsområde 0,1–5 N (programmerbart steg på 0,01 N)

θ-axel: direktdriven motor (DDM), hastighet 3000 rpm

IV. Elektronik och sensorsystem

1. Intelligent sensornätverk

Sensortyp Tekniska parametrar Funktion

3D-laserhöjdmätare Mätområde 0–10 mm, upplösning 1 μm Detektering av komponentkoplanaritet, kompensering för kretskortsförvrängning

System med hög bildfrekvens, 2000fps CMOS, 5μm optisk upplösning, komponenter i realtid och defektdetektering

Matrisvakuumsensor 16 kanaler oberoende övervakning, svarstid <1 ms Övervakning av framgångsgrad för upptagning och prediktivt underhåll

Temperaturövervakningsmodul 8-punkts temperaturmätning, noggrannhet ±0,5 ℃ Kompensation för termisk deformation och överhettningsskydd

2. Kontrollarkitektur

Huvudstyrenhet: Xilinx Zynq UltraScale+ MPSoC

Realtidskommunikation: TSN (Time Sensitive Network), cykeltid 62,5 μs

Säkerhetssystem: SIL3 säkerhetsbroms, verifiering av dubbel redundant kodare

V. Prestandaparametrar

1. Grundläggande specifikationer

Parametrar Index

Tillämpligt komponentområde 01005 (0,4×0,2 mm)~30×30 mm (inklusive 0,3 mm CSP-delning)

Teoretisk monteringshastighet 156 000 CPH (IPC9850-standard)

Monteringsnoggrannhet ±25μm@3σ (Cpk≥1.67)

Minsta komponentavstånd 0,15 mm (specialmunstycke krävs)

Vikt 4,2 kg (inklusive standardmunstyckssats)

2. Miljökrav

Parametrar Krav

Arbetstemperatur 23±2℃ (verkstad med konstant temperatur krävs)

Luftfuktighetsområde 40–60 % RF (ingen kondens)

Tryckluft 6 bar ± 0,2 bar, ISO8573-1 klass 2-standard

VI. Kärnteknisk innovation

1. Dynamiskt noggrannhetskompensationssystem (DACS)

Faktorer för realtidskompensation:

Mekanisk termisk deformation (genom temperatursensornätverk)

Rörelsetröghet (baserat på accelerationsstyrning)

PCB-deformation (3D-skanningsdatafeedback)

2. Intelligent placeringsstrategi

Tryckadaptiv styrning:

Mjuklandningsteknik (<0,1 N kontaktkraft)

Övervakning av lödpastadeformation (via laserförskjutningssensor)

Komponenthanteringsalgoritm:

Asymmetrisk komponent anti-flipkontroll

Mikrokomponent anti-stänkalgoritm

VII. Underhållssystem

1. Underhållsplan i tre nivåer

Cykelpunkt Tekniska punkter

Daglig inspektion av munstycksrengöring Använd en speciell rengöringspenna (Artikelnummer: SIPLACE 488-223) för att rengöra munstyckets innervägg.

Veckovis inspektion Inspektion av vakuumsystem Testa vakuumets etableringstid för 16 kanaler (standardvärde <50 ms)

Månatligt underhåll Smörjning av rörliga delar Använd specialfett (Klüberplex BEM 41-132), dosering 0,2 ml/styrskena

Årlig inspektion Omfattande kalibrering Innehåller:

• Kalibrering av brännvidd på det optiska systemet

• Faskompensering för pulsgivare

• Kalibrering av kraftsensorns nollpunkt

2. Funktion för prediktivt underhåll

Övervakning av hälsoindex:

Munstycksslitage (baserat på vakuumvågformsanalys)

Lagerlivslängdsprognos (diagnos av vibrationsspektrum)

Intelligent larmsystem:

Tidig felvarning (t.ex. E710: Harmonisk avvikelse i Z-axeln)

Förslag på underhållsförslag (via ASM Remote Smart Factory)

8. Typisk feldiagnos

1. Mekaniskt fel

Kod Fenomen Grundorsaksanalys Lösning

E201 Överbelastning av Z-axelservo Dålig värmeavledning i talspolmotorn Rengör värmeavledningskanalen och kontrollera kylfläkten

E315 θ-axelns positioneringsavvikelse Pulsgivarsignalen störs Kontrollera skärmningstråden och gör om jordningen

2. Fel på vakuumsystemet

Kod Fenomen Grundorsaksanalys Lösning

E407 Fel på flerkanalsvakuum Distributionsventilens membran är skadat Byt ut ventilgruppen (Art.nr: SIPLACE 577-991)

E412 Vakuumresponsfördröjning Delvis blockering av rörledningen Använd en 0,3 mm nål för att rengöra

3. Fel på visionssystemet

Kod Fenomen Grundorsaksanalys Lösning

E521 Bildoskärpa Föroreningar från linsgrupper eller LED-dämpning Professionell optisk rengöring, mät ljuskällans intensitet

E533 Onormala kalibreringsdata Avvikelse i kalibreringskortets position Kör Vision Calibration Wizard igen

IX. Uppgradering och val

1. Alternativ för funktionsutökning

Alternativkod Funktionsbeskrivning

OPX-014-001 Ultraprecisionsplaceringskit (inklusive nanonivåmunstycke, noggrannhet förbättrad till ±15 μm)

OPX-014-003 högtemperaturversion (stöder 85℃-miljö, inklusive specialsmörjsystem)

OPX-014-005 antistatiskt kit (ESD<10V, lämplig för RF-komponenter)

2. Intelligent uppgraderingsväg

ASM Smart Response: AI-baserad självoptimering av placeringsparametrar

Digital Twin Kit: Verktygssats för digital tvillingmodellering för arbetshuvud

X. Tillämpningsfall

Konfigurationsplan för produktionslinje för fordonselektronik:

Utrustningskombination: 4×SIPLACE X4 (vardera utrustad med 2 CP14-arbetshuvuden)

Typiska komponenter:

01005 motstånd (60 % 0402)

QFN-56 (0,4 mm stigning)

Specialformade kontakter (upp till 15 mm)

Uppmätt prestanda:

Omfattande OEE: 92,3 %

Genomsnittligt felintervall: 1 750 timmar

XI. Trend inom teknikutveckling

Lättare design: Munstycksstång i kolfiber (50 % viktminskning)

Kontroll av koppling av flera fysikfält:

Samarbetsoptimering av vibrationer, värmestress och spänningar

Kvantavkänningsapplikation:

Nanoskalig positionsmätning (prototypstadium)

Detta arbetshuvud representerar den nuvarande avancerade nivån av SMT-placeringsteknik. Det uppnår en perfekt balans mellan hastighet och noggrannhet genom djupgående teknikintegration och är den föredragna lösningen för avancerad elektroniktillverkning.
