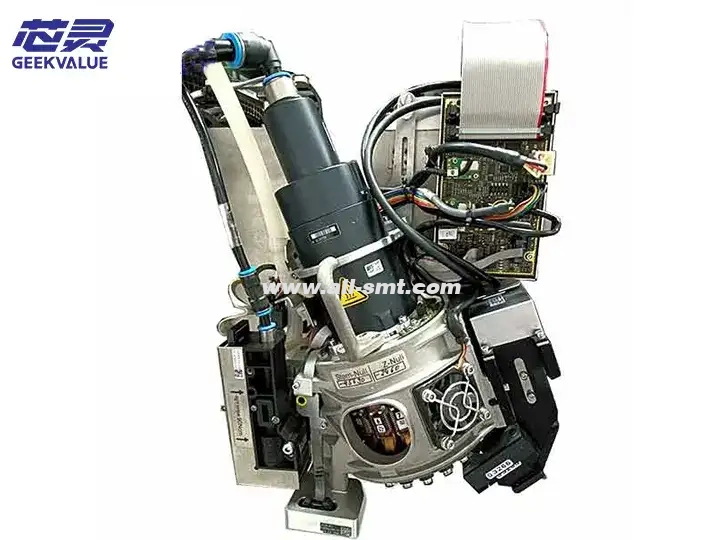

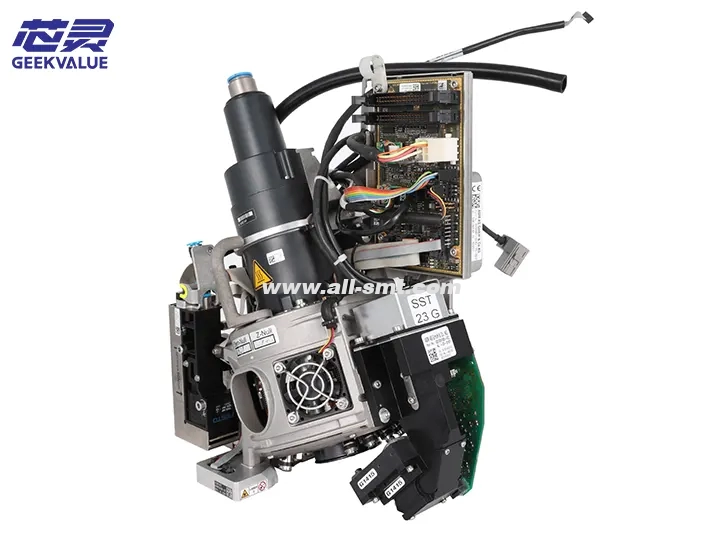

ASM E BY SIPLACE placement head cp14 03109887

ASM E BY SIPLACE ຫົວການຈັດວາງ cp14 03109887

ຫົວເຮັດວຽກຂອງ SIPLACE CP14 ແມ່ນໂມດູນການຈັດວາງຫຼັກທີ່ອອກແບບໂດຍ ASM Assembly Systems (ເມື່ອກ່ອນແມ່ນ Siemens Electronic Assembly Systems) ສໍາລັບເຄື່ອງຈັດວາງທີ່ມີຄວາມໄວສູງແລະຄວາມແມ່ນຍໍາສູງ.

ຂໍ້ມູນລາຍລະອຽດ

ຫົວເຮັດວຽກຂອງ SIPLACE CP14 ແມ່ນໂມດູນການຈັດວາງຫຼັກທີ່ອອກແບບໂດຍ ASM Assembly Systems (ເມື່ອກ່ອນແມ່ນ Siemens Electronic Assembly Systems) ສໍາລັບເຄື່ອງຈັກຈັດວາງທີ່ມີຄວາມໄວສູງແລະຄວາມແມ່ນຍໍາສູງ, ແລະເປັນສ່ວນປະກອບສໍາຄັນຂອງເຄື່ອງຈັດວາງຊຸດ SIPLACE X. ຫົວເຮັດວຽກແມ່ນເຫມາະສົມສໍາລັບສະພາບແວດລ້ອມການຜະລິດເອເລັກໂຕຣນິກທີ່ມີປະລິມານສູງ, ປະສົມປະສານສູງແລະເຫມາະສົມສໍາລັບການຈັດວາງທີ່ມີຄວາມໄວສູງແລະຊັດເຈນຂອງ 01005 ເຖິງອົງປະກອບ IC ຂະຫນາດໃຫຍ່ (ເຊັ່ນ: 0402, 0603, QFN, POP, ແລະອື່ນໆ).

2. ພື້ນຖານດ້ານວິຊາການແລະການວາງຕໍາແຫນ່ງຕະຫຼາດ

ພື້ນຖານການພັດທະນາ: ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການບັນຈຸເຂົ້າຮຽນທີ່ມີຄວາມຫນາແຫນ້ນສູງຂອງອົງປະກອບຈຸນລະພາກ (01005) ແລະອົງປະກອບທີ່ມີຮູບຮ່າງພິເສດໃນອຸດສາຫະກໍາເຊັ່ນ 5G ແລະເຄື່ອງເອເລັກໂຕຣນິກລົດໃຫຍ່

ການຈັດຕໍາແຫນ່ງຕະຫຼາດ: ສາຍການຜະລິດ SMT ກາງຫາລະດັບສູງ, ການດຸ່ນດ່ຽງຄວາມໄວແລະຄວາມແມ່ນຍໍາ (ຄວາມໄວທາງທິດສະດີຂອງຫົວວຽກ CP14 ສາມາດບັນລຸ 156,000 CPH)

ການພົວພັນລຸ້ນ: CP14 ແມ່ນສະບັບປັບປຸງຂອງ CP12, ແລະການປັບປຸງຕົ້ນຕໍປະກອບມີ:

rod nozzle ແມ່ນ 30% ສີມ້ານ

ຄວາມໄວການຕອບສະຫນອງຂອງລະບົບສູນຍາກາດແມ່ນເພີ່ມຂຶ້ນ 20%

ເພີ່ມຟັງຊັນການສະແກນພື້ນຜິວອົງປະກອບ

3. ອະທິບາຍລະອຽດກ່ຽວກັບໂຄງສ້າງກົນຈັກ

1. ລະບົບກົນຈັກຫຼັກ

ຄຸນສົມບັດທາງວິຊາການຂອງລະບົບຍ່ອຍ

ລະບົບຂັບຫຼາຍແກນໃຊ້ມໍເຕີ linear + ເທກໂນໂລຍີຄູ່ມື suspension ສະນະແມ່ເຫຼັກ (ສິດທິບັດ DE102015216789), Z-axis repeatability ±5μm

ການຈັດວາງຫົວ matrix 16 nozzles ຖືກຄວບຄຸມເປັນເອກະລາດ, ແລະແຕ່ລະ nozzle ມີອຸປະກອນການຫມຸນແກນθເອກະລາດ (ຄວາມລະອຽດ 0.01°)

ກົນ​ໄກ​ການ​ຫຼຸດ​ຜ່ອນ​ການ​ສັ່ນ​ສະ​ເທືອນ​ການ​ອອກ​ແບບ​ການ​ຫຼຸດ​ຜ່ອນ​ການ​ສັ່ນ​ສະ​ເທືອນ​ສາມ​ລະ​ດັບ (ການ​ເຮັດ​ໃຫ້​សើម​ແມ່​ເຫຼັກ​ໄຟ​ຟ້າ + buffer ຢາງ passive + ພາກ​ຮຽນ spring ອາ​ກາດ​)

ການປ່ຽນໂມດູນດ່ວນ ການອອກແບບແບບໂມດູນ, ເວລາປ່ຽນຫົວວຽກດຽວ <90 ວິນາທີ (ລວມທັງການປັບທຽບ)

2. ລະບົບຄວບຄຸມການເຄື່ອນໄຫວ

ແກນ X/Y: ຂັບເຄື່ອນມໍເຕີເປັນເສັ້ນ, ເລັ່ງສູງສຸດ 3G

ແກນ Z: ຂັບ motor coil ສຽງ, ລະດັບການຄວບຄຸມຄວາມກົດດັນ 0.1-5N (ຂັ້ນຕອນໂຄງການ 0.01N)

θ axis: ມໍເຕີໄດໂດຍກົງ (DDM), ຄວາມໄວ 3000rpm

IV. ເອເລັກໂຕຣນິກ ແລະລະບົບເຊັນເຊີ

1. ເຄືອຂ່າຍເຊັນເຊີອັດສະລິຍະ

ປະເພດເຊັນເຊີ ຕົວກໍານົດການດ້ານວິຊາການ Function

3D laser altimeter ລະດັບການວັດແທກ 0-10mm, ຄວາມລະອຽດ 1μm ການກວດສອບອົງປະກອບຂອງ coplanarity, ການຊົດເຊີຍ PCB warpage

ລະບົບວິໄສທັດອັດຕາເຟມສູງ 2000fps CMOS, ຄວາມລະອຽດແສງ 5μm ການຈັດຮຽງອົງປະກອບຕາມເວລາຈິງ ແລະການກວດຫາຂໍ້ບົກພ່ອງ

ເຊັນເຊີສູນຍາກາດ Matrix 16 ຊ່ອງ ການກວດສອບເອກະລາດ, ເວລາຕອບສະໜອງ <1ms ການຕິດຕາມອັດຕາຄວາມສໍາເລັດໃນການຮັບ ແລະ ການຮັກສາການຄາດເດົາ

ໂມດູນຕິດຕາມກວດກາອຸນຫະພູມ 8 ຈຸດວັດແທກອຸນຫະພູມ, ຄວາມຖືກຕ້ອງ ± 0.5 ℃ ການຊົດເຊີຍການຜິດປົກກະຕິຄວາມຮ້ອນແລະການປົກປ້ອງ overheating

2. ສະຖາປັດຕະຍະກໍາຄວບຄຸມ

ຕົວຄວບຄຸມຫຼັກ: Xilinx Zynq UltraScale+ MPSoC

ການສື່ສານໃນເວລາທີ່ແທ້ຈິງ: TSN (Time Sensitive Network), ວົງຈອນເວລາ 62.5μs

ລະບົບຄວາມປອດໄພ: ເບກຄວາມປອດໄພ SIL3, ການກວດສອບການເຂົ້າລະຫັດແບບຊ້ໍາຊ້ອນຄູ່

V. ຕົວກໍານົດການປະສິດທິພາບ

1. ຂໍ້ກໍາຫນົດພື້ນຖານ

ດັດຊະນີພາລາມິເຕີ

ຂອບເຂດອົງປະກອບທີ່ໃຊ້ໄດ້ 01005 (0.4×0.2mm) ~ 30×30mm (ລວມທັງ 0.3mm pitch CSP)

ຄວາມໄວໃນການຕິດຕັ້ງທາງທິດສະດີ 156,000CPH (ມາດຕະຖານ IPC9850)

ຄວາມຖືກຕ້ອງຂອງການຕິດຕັ້ງ ±25μm@3σ (Cpk≥1.67)

ໄລຍະຫ່າງອົງປະກອບຕໍາ່ສຸດທີ່ 0.15mm (ຕ້ອງການ nozzle ພິເສດ)

ນ້ຳໜັກ 4.2kg (ລວມຊຸດຫົວສີດມາດຕະຖານ)

2. ຄວາມຕ້ອງການດ້ານສິ່ງແວດລ້ອມ

ຄວາມຕ້ອງການພາລາມິເຕີ

ອຸນ​ຫະ​ພູມ​ການ​ເຮັດ​ວຽກ 23 ± 2 ℃ (ຕ້ອງ​ການ​ກອງ​ປະ​ຊຸມ​ອຸນ​ຫະ​ພູມ​ຄົງ​ທີ່​)

ລະດັບຄວາມຊຸ່ມຊື່ນ 40-60%RH (ບໍ່ condensation)

ອາກາດບີບອັດ 6bar±0.2bar, ISO8573-1 Class 2 ມາດຕະຖານ

VI. ນະວັດຕະກໍາເຕັກໂນໂລຢີຫຼັກ

1. ລະບົບການຊົດເຊີຍຄວາມຖືກຕ້ອງແບບໄດນາມິກ (DACS)

ປັດໄຈການຊົດເຊີຍໃນເວລາຈິງ:

ການ​ປ່ຽນ​ແປງ​ຄວາມ​ຮ້ອນ​ກົນ​ຈັກ (ຜ່ານ​ເຄືອ​ຂ່າຍ sensor ອຸນ​ຫະ​ພູມ​)

inertia ການ​ເຄື່ອນ​ໄຫວ (ອີງ​ຕາມ​ການ​ຄວບ​ຄຸມ feedforward ຄວາມ​ເລັ່ງ​)

ການຜິດປົກກະຕິຂອງ PCB (ຂໍ້ມູນການສະແກນ 3D)

2. ຍຸດທະສາດການຈັດວາງອັດສະລິຍະ

ການ​ຄວບ​ຄຸມ​ການ​ປັບ​ຄວາມ​ກົດ​ດັນ​:

ເຕັກ​ໂນ​ໂລ​ຊີ​ລົງ​ຈອດ​ອ່ອນ (<0.1N ຜົນ​ບັງ​ຄັບ​ໃຊ້​ການ​ຕິດ​ຕໍ່​)

ການ​ຕິດ​ຕາມ​ກວດ​ກາ​ການ​ປ່ຽນ​ຮູບ​ພາບ​ການ​ວາງ solder (ໂດຍ​ຜ່ານ​ເຊັນ​ເຊີ laser displacement​)

ຂັ້ນຕອນການຈັດການອົງປະກອບ:

ການຄວບຄຸມການຕ້ານການ flip ອົງປະກອບ asymmetric

ຂັ້ນຕອນການຕ້ານການກະແຈກກະຈາຍຂອງອົງປະກອບຈຸນລະພາກ

VII. ລະບົບບໍາລຸງຮັກສາ

1. ແຜນການບຳລຸງຮັກສາສາມຂັ້ນ

Cycle Item ຈຸດດ້ານວິຊາການ

ການກວດກາການເຮັດຄວາມສະອາດຫົວຫົວປະ ຈຳ ວັນ ໃຊ້ປາກກາເຮັດຄວາມສະອາດພິເສດ (P/N: SIPLACE 488-223) ເພື່ອເຮັດຄວາມສະອາດຝາດ້ານໃນຂອງຫົວຫົວ.

ການກວດສອບປະຈໍາອາທິດ ການກວດສອບລະບົບສູນຍາກາດ ທົດສອບເວລາສ້າງສູນຍາກາດ 16 ຊ່ອງ (ຄ່າມາດຕະຖານ <50ms)

ການບໍາລຸງຮັກສາປະຈໍາເດືອນ ການຫລໍ່ລື່ນຂອງຊິ້ນສ່ວນເຄື່ອນຍ້າຍ ໃຊ້ນໍ້າມັນພິເສດ (Klüberplex BEM 41-132), ປະລິມານ 0.2ml/ຄູ່ມືທາງລົດໄຟ

ການ​ກວດ​ສອບ​ປະ​ຈໍາ​ປີ​ການ​ປັບ​ສົມ​ບູນ​ແບບ​ລວມ​ມີ​:

• ການປັບຄວາມຍາວໂຟກັສຂອງລະບົບ Optical

• ການຊົດເຊີຍໄລຍະຕົວເຂົ້າລະຫັດ

• ບັງຄັບການປັບທຽບຈຸດສູນເຊັນເຊີ

2. ການທໍາງານບໍາລຸງຮັກສາທີ່ຄາດເດົາ

ການ​ຕິດ​ຕາມ​ດັດ​ຊະ​ນີ​ສຸ​ຂະ​ພາບ​:

ການສວມໃສ່ຂອງ Nozzle (ອີງໃສ່ການວິເຄາະຮູບແບບຄື້ນສູນຍາກາດ)

ການ​ຄາດ​ຄະ​ເນ​ຊີ​ວິດ Bearing (ວິ​ນິດ​ໄສ​ການ​ສັ່ນ​ສະ​ເທືອນ​)

ລະບົບເຕືອນໄພອັດສະລິຍະ:

ການເຕືອນຄວາມຜິດກ່ອນໄວອັນຄວນ (ເຊັ່ນ: E710: ຄວາມຜິດປົກກະຕິຂອງແກນ Z)

ການ​ຊຸກ​ຍູ້​ການ​ແນະ​ນໍາ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ (ຜ່ານ ASM Remote Smart Factory​)

8. ການບົ່ງມະຕິຄວາມຜິດປົກກະຕິ

1. ຄວາມຜິດທາງກົນຈັກ

ປະກົດການລະຫັດ ການວິເຄາະສາເຫດ ການແກ້ໄຂ

E201 Z-axis servo overload Voice coil motor dissipation heat dissipation is poor ເຮັດຄວາມສະອາດຊ່ອງທາງການກະຈາຍຄວາມຮ້ອນແລະກວດເບິ່ງພັດລົມເຢັນ

E315 θ-axis positioning deviation ສັນ​ຍານ​ຕົວ​ເຂົ້າ​ລະ​ຫັດ​ຖືກ​ຂັດ​ຂວາງ​ກວດ​ສອບ​ສາຍ​ການ​ປ້ອງ​ກັນ​ແລະ​ເຮັດ​ຄືນ​ໃຫມ່​ຂອງ​ດິນ

2. ລະບົບສູນຍາກາດລົ້ມເຫຼວ

ປະກົດການລະຫັດ ການວິເຄາະສາເຫດ ການແກ້ໄຂ

E407 ຄວາມລົ້ມເຫຼວຂອງສູນຍາກາດຫຼາຍຊ່ອງ ການກະຈາຍວາວ diaphragm ເສຍຫາຍ ທົດແທນກຸ່ມປ່ຽງ (P/N: SIPLACE 577-991)

E412 Vacuum response delay ການອຸດຕັນບາງສ່ວນຂອງທໍ່ໃຊ້ເຂັມ 0.3mm ເພື່ອເຮັດຄວາມສະອາດ

3. ລະບົບວິໄສທັດລົ້ມເຫຼວ

ປະກົດການລະຫັດ ການວິເຄາະສາເຫດ ການແກ້ໄຂ

E521 ການມົວຮູບພາບມົນລະພິດຂອງກຸ່ມ Lens ຫຼືການຫຼຸດຜ່ອນຄວາມອ່ອນໄຫວຂອງ LED ການທໍາຄວາມສະອາດແສງແບບມືອາຊີບ, ວັດແທກຄວາມເຂັ້ມຂອງແຫຼ່ງແສງສະຫວ່າງ

E533 ຂໍ້​ມູນ​ການ​ປັບ​ທຽບ​ຜິດ​ປົກ​ກະ​ຕິ ການ​ຕັ້ງ​ຄ່າ​ຄະ​ນະ​ກໍາ​ນົດ​ການ​ປັບ​ທຽບ deviation ການ​ປະ​ຕິ​ບັດ​ການ​ປັບ​ວິ​ໄສ​ທັດ​ຂອງ​ຄວາມ​ຍາວ​ປາ

IX. ການ​ຍົກ​ລະ​ດັບ​ແລະ​ການ​ຄັດ​ເລືອກ​

1. ຕົວເລືອກການຂະຫຍາຍຟັງຊັນ

ລະຫັດທາງເລືອກ ຄໍາອະທິບາຍຟັງຊັນ

OPX-014-001 ຊຸດການຈັດວາງລະດັບຄວາມແມ່ນຍໍາສູງ (ລວມທັງ nozzle ລະດັບ nano, ປັບປຸງຄວາມຖືກຕ້ອງເປັນ ±15μm)

OPX-014-003 ຮຸ່ນອຸນຫະພູມສູງ (ສະຫນັບສະຫນູນສະພາບແວດລ້ອມ 85 ℃, ລວມທັງລະບົບການຫລໍ່ລື່ນພິເສດ)

OPX-014-005 ຊຸດຕ້ານການສະຖິດ (ESD<10V, ເຫມາະສໍາລັບອົງປະກອບ RF)

2. ເສັ້ນທາງຍົກລະດັບອັດສະລິຍະ

ການຕອບໂຕ້ອັດສະລິຍະ ASM: ຕົວກໍານົດການຈັດວາງທີ່ອີງໃສ່ AI ການປັບແຕ່ງຕົນເອງ

Digital Twin Kit: Workhead digital twin toolkit

X. ກໍລະນີຄໍາຮ້ອງສະຫມັກ

ແຜນ​ການ​ຕັ້ງ​ຄ່າ​ສາຍ​ການ​ຜະ​ລິດ​ເອ​ເລັກ​ໂຕຣ​ນິກ​ຍານ​ຍົນ​:

ການປະສົມປະສານອຸປະກອນ: 4×SIPLACE X4s (ແຕ່ລະອັນມີ 2 ຫົວເຮັດວຽກ CP14)

ສ່ວນປະກອບທົ່ວໄປ:

01005 resistors (60% 0402)

QFN-56 (ສຽງ 0.4 ມມ)

ຕົວເຊື່ອມຕໍ່ແບບພິເສດ (ສູງສຸດ 15 ມມ)

ການ​ປະ​ຕິ​ບັດ​ການ​ວັດ​ແທກ​:

OEE ທີ່ສົມບູນແບບ: 92.3%

ໄລຍະເວລາຄວາມລົ້ມເຫລວໂດຍສະເລ່ຍ: 1,750 ຊົ່ວໂມງ

XI. ແນວໂນ້ມການພັດທະນາເຕັກໂນໂລຊີ

ການ​ອອກ​ແບບ​ສີ​ມ້ານ​: rod nozzle carbon fiber (ຫຼຸດ​ນ​້​ໍ​າ 50​%​)

ການ​ຄວບ​ຄຸມ​ການ​ເຊື່ອມ​ຕໍ່​ພາກ​ສະ​ຫນາມ​ຫຼາຍ​ຟີ​ຊິກ​:

ການເພີ່ມປະສິດທິພາບການຮ່ວມມືແບບ vibration-heat-stress

ຄໍາ​ຮ້ອງ​ສະ​ຫມັກ Quantum sensing​:

ການ​ວັດ​ແທກ​ຕໍາ​ແຫນ່ງ nanoscale (ຂັ້ນ​ຕອນ​ຕົ້ນ​ແບບ​)

ຫົວເຮັດວຽກນີ້ສະແດງເຖິງລະດັບກ້າວຫນ້າທາງດ້ານເຕັກໂນໂລຢີການຈັດວາງ SMT ໃນປະຈຸບັນ. ມັນບັນລຸຄວາມສົມດູນທີ່ສົມບູນແບບລະຫວ່າງຄວາມໄວແລະຄວາມຖືກຕ້ອງໂດຍຜ່ານການເຊື່ອມໂຍງເຕັກໂນໂລຢີທີ່ເລິກເຊິ່ງແລະເປັນການແກ້ໄຂທີ່ຕ້ອງການສໍາລັບການຜະລິດເອເລັກໂຕຣນິກລະດັບສູງ.
