Memindahkan paket ke mesin pengikat kawat ASM AERO bukan hanya tugas pengaturan mesin.Pengikatan kawat yang stabil bergantung pada gabungan perilaku material kawat, geometri kapiler, pembentukan bola udara bebas, pengaturan ikatan pertama, pengaturan ikatan kedua, profil loop, suhu penahan kerja, kondisi bantalan die, permukaan leadframe atau substrat, penyelarasan visual, dan pengaturan mesin.
Untuk kawat tembaga atau bahan kawat produksi lainnya, transfer proses tidak boleh disetujui hanya karena mesin dapat menghasilkan bola dan menyelesaikan siklus kering. Paket target harus divalidasi melalui urutan pengikatan terkontrol yang memeriksa pembentukan ikatan pertama, konsistensi ikatan kedua, geometri loop, stabilitas penempatan, dan respons proses dari bahan aktual.
Panduan ini menjelaskan variabel proses utama yang harus ditinjau saat mentransfer paket ke mesin pengikat kawat ASM AERO, termasuk pilihan kapiler, pengumpanan kawat, perilaku FAB, perulangan, kondisi termal, pengaturan visi, dan perencanaan validasi.
Secara singkat: Apa yang mengontrol stabilitas pengikatan kawat pada mesin ASM AERO?
Stabilitas pengikatan kawat dikendalikan oleh seluruh rantai proses, bukan hanya oleh satu pengaturan mesin. Variabel terpenting biasanya meliputi kondisi bantalan die, permukaan substrat atau leadframe, material dan diameter kawat, geometri kapiler, perilaku EFO, parameter ikatan pertama, parameter ikatan kedua, profil loop, suhu penahan kerja, penyelarasan visual, dan verifikasi proses.
Jangan mengganti material kawat tanpa meninjau pengaturan kapiler, FAB, dan ikatan.
Jangan menggunakan kapiler hanya karena berhasil pada kemasan sebelumnya.
Jangan menyetujui profil loop dari satu lokasi pada satu unit sampel.
Jangan berasumsi bahwa ikatan pertama yang stabil menjamin kinerja ikatan kedua yang stabil.
Jangan merilis suatu proses sampai paket, bahan, dan kondisi produksi yang sebenarnya telah divalidasi.
Mengapa Transfer Proses AERO Lebih Dari Sekadar Pengaturan Mesin?
Pengaturan mesin hanyalah satu bagian dari transfer proses. Sebuah paket mungkin memerlukan kapiler baru, penahan benda kerja yang berbeda, titik pengajaran visi yang diperbarui, pemrograman loop yang direvisi, pengaturan pengumpanan kawat baru, atau kondisi termal yang diubah bahkan ketika mesin pengikat kawat AERO yang sama sudah menjalankan produk lain.
Proses transfer menjadi lebih sensitif ketika metalisasi bantalan die, pelapisan leadframe, penyelesaian substrat, material kawat, ketebalan die, geometri bantalan, jarak bebas kemasan, atau kendala terkait cetakan berubah. Mesin pengikat harus dikonfigurasi sesuai dengan proses fisik yang sebenarnya, bukan berdasarkan resep umum sebelumnya.
Prinsip transfer proses:Validasi kombinasi paket, material, dan peralatan sebagai satu sistem. Jangan memvalidasi mesin pengikat kawat secara terpisah.
10 Variabel yang Mengontrol Stabilitas Pengikatan Kawat
1. Metalisasi Bantalan Cetakan dan Kondisi Permukaan
Ikatan pertama sangat bergantung pada kondisi bantalan die. Jenis metalisasi, kebersihan bantalan, oksidasi, kontaminasi, ukuran bantalan, bukaan pasivasi, topografi, dan riwayat penanganan die semuanya dapat memengaruhi perilaku pengikatan.
Sebelum mengubah pengaturan mesin, periksa apakah masalah ikatan pertama terkait dengan bantalan die itu sendiri. Proses yang stabil pada satu sumber die mungkin berperilaku berbeda ketika lot wafer baru, penyelesaian bantalan, atau pemasok die baru diperkenalkan.
2. Permukaan Pengikatan Leadframe, Substrat, atau Kemasan
Ikatan kedua dipengaruhi oleh kondisi permukaan penerima ikatan. Pelapisan leadframe, lapisan logam substrat, geometri jari ikatan, kontaminasi, kerataan, penyangga kemasan, dan perilaku termal dapat memengaruhi pembentukan sambungan dan konsistensi ikatan.
Ketika terjadi variasi ikatan kedua, masalah tersebut mungkin tidak hanya disebabkan oleh energi atau gaya ultrasonik. Tinjau bahan kemasan, kondisi pelapisan, perlengkapan, dan stabilitas penahan benda kerja sebagai bagian dari investigasi.
3. Material Kawat, Diameter, dan Konsistensi Lot
Material kawat dan diameter kawat memengaruhi pembentukan FAB, interaksi kapiler, deformasi ikatan, perilaku loop, dan jendela proses. Perubahan jenis kawat, diameter, lapisan, kondisi penyimpanan, atau lot pemasok harus diperlakukan sebagai perubahan proses yang terkontrol.
Sebelum melakukan transfer produksi, kawat harus diverifikasi. Konfirmasikan pemuatan, perutean, orientasi gulungan, kebersihan jalur pengumpanan, dan kompatibilitas yang benar dengan kapiler yang terpasang dan resep pengikatan.
4. Geometri Kapiler dan Keausan Alat
Geometri kapiler adalah salah satu variabel yang paling berpengaruh dalam proses ball bonding. Hal ini memengaruhi perilaku bola di udara bebas, deformasi ikatan pertama, jejak ikatan, pembentukan jahitan, bentuk lingkaran, dan kondisi celah.
Kapiler harus dipilih berdasarkan diameter kawat, geometri bantalan, target bola terikat, desain rangka timah atau substrat, persyaratan loop, dan konstruksi kemasan. Kapiler yang berfungsi pada satu perangkat mungkin tidak sesuai untuk kemasan lain.
Keausan alat, kontaminasi, kerusakan, atau geometri yang tidak konsisten dapat menyebabkan ikatan yang tidak stabil bahkan ketika parameter mesin tampak tidak berubah.
5. Pengumpanan Kawat, Penjepitan, dan Pembentukan Ekor
Pengumpanan kawat yang stabil diperlukan untuk pembentukan FAB dan pembuatan loop yang berulang. Jalur kawat, kondisi penjepitan, waktu penjepitan, panjang ekor, antarmuka kapiler, dan respons pengumpanan harus ditinjau sebelum melakukan perubahan besar pada parameter ikatan.
Gejala seperti bola udara bebas yang tidak konsisten, putusnya kawat secara tiba-tiba, ketinggian loop yang tidak stabil, atau perilaku ikatan pertama yang tidak teratur dapat dikaitkan dengan pengumpanan kawat, pergerakan penjepit, atau kondisi kontrol ujung kawat.
6. Formasi Bola EFO dan Bebas Udara
Pembentukan bola di udara bebas merupakan bagian mendasar dari pengikatan bola. Sistem EFO, kondisi elektroda, ujung kawat, pemasukan kawat, pengaturan kapiler, dan lingkungan gas semuanya dapat memengaruhi ukuran, bentuk, dan konsistensi bola.
Selama proses transfer, tetapkan FAB yang stabil sebelum mencoba optimasi ikatan pertama terakhir. Proses ikatan pertama tidak dapat disetel dengan andal jika bola udara bebas yang masuk tidak konsisten.
7. Keseimbangan Parameter Ikatan Pertama
Kinerja pengikatan pertama dipengaruhi oleh gaya, energi ultrasonik, waktu pengikatan, suhu, kondisi kapiler, kondisi FAB, kualitas bantalan die, dan akurasi penyelarasan. Variabel-variabel ini harus disesuaikan melalui metode yang terkontrol, bukan melalui perubahan simultan yang luas.
Jika hasil ikatan pertama tidak konsisten, gunakan tinjauan terstruktur: konfirmasikan kondisi bantalan die, periksa keausan kapiler, verifikasi perilaku FAB, konfirmasikan keselarasan, lalu evaluasi gaya, energi, waktu, dan kondisi termal.
8. Ikatan Kedua dan Pembentukan Jahitan
Kualitas ikatan kedua bergantung pada permukaan penerima, parameter jahitan, geometri kapiler, tegangan kawat, lintasan loop, kondisi penahan benda kerja, dan stabilitas termal. Ikatan pertama yang stabil tidak menjamin ikatan kedua yang stabil.
Periksa tampilan jahitan dan konsistensi ikatan di berbagai posisi kemasan. Variasi di satu sisi leadframe atau substrat dapat mengindikasikan masalah pada penyangga fixture, kerataan, suhu, atau penyelarasan lokal, bukan masalah pada keseluruhan resep.
9. Profil Lingkaran, Rentang, dan Tinggi Lingkaran
Desain loop harus disesuaikan dengan arsitektur kemasan. Tinggi loop, rentang, geometri tumit, jarak bebas kawat, jarak die ke lead, kawat tetangga, aliran cetakan, dan batasan kemasan semuanya harus dipertimbangkan.
Profil loop harus ditinjau di seluruh paket, bukan hanya di satu lokasi pengikatan pusat. Posisi tepi, bentangan panjang, kabel yang berdekatan, dan sudut paket yang sulit dapat mengungkapkan masalah yang tidak terlihat dalam pengujian pengaturan sederhana.
10. Suhu Penahan Benda Kerja dan Stabilitas Termal
Suhu memengaruhi perilaku material, stabilitas substrat, respons leadframe, pembentukan ikatan, dan konsistensi jangka panjang. Penahan benda kerja, pelat pemanas, kontak perlengkapan, dan penyangga kemasan harus diperiksa sebelum mengaitkan variasi hanya pada parameter pengikatan.
Untuk kemasan yang sensitif terhadap suhu atau produksi dalam jangka waktu lama, evaluasi apakah suhu tetap stabil di seluruh penahan kemasan dan apakah penyangga kemasan berubah dari satu lokasi ke lokasi lainnya.

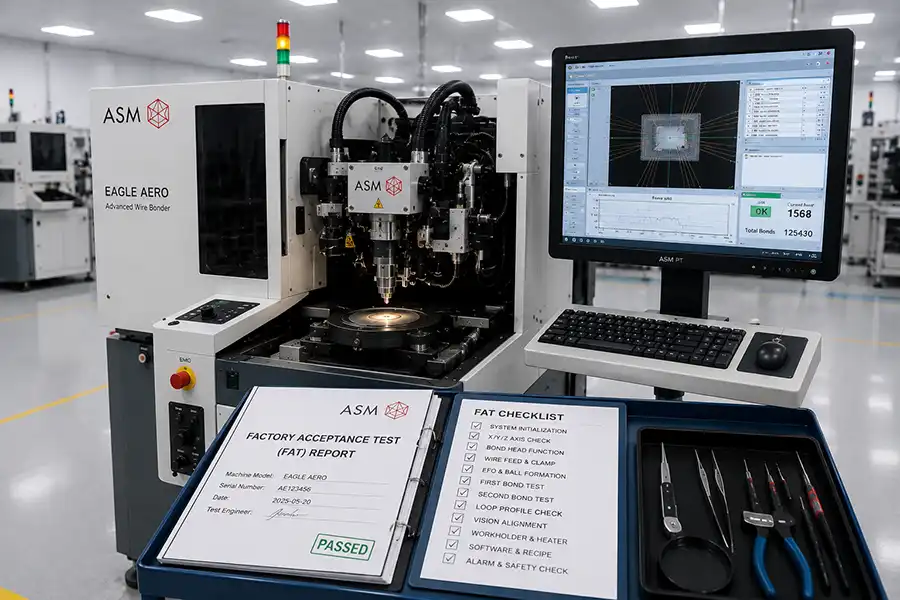

Cara Menjalankan Proses Transfer FAT ASM AERO Praktis
Pengujian penerimaan pabrik (FAT) untuk transfer proses harus memastikan bahwa mesin yang ditawarkan dapat menjalankan jalur pengemasan sebenarnya dengan material yang representatif, peralatan yang sesuai, dan hasil yang terdokumentasi. Pengujian ini tidak boleh terbatas pada inisialisasi mesin atau demonstrasi pengikatan kawat (wire-bonding) yang bersifat umum.
Langkah 1 — Konfirmasi Paket dan Masukan Material
Siapkan gambar kemasan, informasi bantalan die, detail leadframe atau substrat, material kawat, diameter kawat, usulan kapiler, persyaratan penahan kerja, dan profil loop yang diharapkan sebelum memulai pengujian.
Langkah 2 — Pasang Kapiler dan Peralatan yang Telah Diverifikasi
Gunakan konfigurasi kapiler dan penahan benda kerja yang sesuai untuk perangkat target. Catat jenis kapiler, kondisi alat, jenis kawat, identitas perlengkapan, dan pengaturan mesin sebelum pengujian.
Langkah 3 — Membangun Formasi Bola Bebas Udara yang Stabil
Verifikasi pembentukan FAB yang berulang sebelum menyelesaikan pengaturan ikatan pertama. Amati konsistensi bola, stabilitas ujung kawat, dan interaksi antara EFO, kontrol penjepit, dan pengaturan kapiler.
Langkah 4 — Validasi Ikatan Pertama pada Bantalan Cetakan Representatif
Lakukan uji coba pengikatan awal terkontrol pada bantalan die aktual atau representatif. Tinjau tampilan ikatan, deformasi, lokasi, pengulangan, dan respons proses sebelum beralih ke evaluasi siklus penuh.
Langkah 5 — Validasi Ikatan Kedua pada Permukaan Kemasan Sebenarnya
Konfirmasikan pembentukan jahitan, konsistensi ikatan kedua, dan akurasi lokasi pada leadframe, substrat, atau permukaan logam penerima yang sebenarnya. Sertakan lokasi ikatan yang sulit jika memungkinkan.
Langkah 6 — Konfirmasi Profil Loop di Seluruh Lokasi Paket
Evaluasi tinggi, rentang, bentuk, jarak bebas, dan pengulangan loop di posisi tengah, tepi, dan rentang panjang. Catat program loop dan batasan proses apa pun yang teridentifikasi selama pengujian.
Langkah 7 — Tinjau Keselarasan Visi dan Ajarkan Stabilitas
Konfirmasikan bahwa bantalan die, kaki-kaki, substrat, atau referensi kemasan dapat dikenali secara konsisten. Verifikasi titik pengajaran, pengaturan kamera, pencahayaan, dan kinerja penyelarasan menggunakan kemasan target.
Langkah 8 — Catat Parameter, Hasil, dan Batas Kualifikasi Ulang
Dokumentasikan material kawat, detail kapiler, kondisi EFO, parameter ikatan, pengaturan pemanas, program loop, pengaturan visual, hasil inspeksi, dan kondisi yang memerlukan kualifikasi ulang.
Gejala Umum Pengikatan Kawat dan Variabel Pertama yang Perlu Ditinjau
| Gejala yang Diamati | Variabel Pertama yang Perlu Ditinjau |
|---|---|
| Bola udara bebas yang kecil atau tidak konsisten | Kondisi EFO, status elektroda, pemasukan kawat, pergerakan penjepit, panjang ekor, material kawat, dan pengaturan kapiler. |
| Inkonsistensi ikatan pertama | Permukaan bantalan die, geometri kapiler, kondisi FAB, penyelarasan, gaya, energi ultrasonik, waktu dan suhu pengikatan. |
| Variasi ikatan kedua | Permukaan leadframe atau substrat, parameter jahitan, keausan kapiler, tegangan kawat, penyangga penahan benda kerja, dan kondisi termal. |
| Pergeseran ketinggian loop | Resep loop, pengumpanan kawat, pengaturan waktu penjepitan, panjang ekor, kondisi kapiler, kalibrasi mesin, dan stabilitas perlengkapan pengemasan. |
| Profil sapuan kawat atau loop tidak stabil | Desain loop, rentang kawat, geometri kemasan, kondisi jarak bebas, aliran material, kendala terkait cetakan, dan urutan proses. |
| Sering terjadi kerusakan kabel | Jalur kawat, kondisi penjepit, kerusakan kapiler, perilaku EFO, pengumpanan kawat, kontaminasi alat, dan keseimbangan parameter. |
| Variasi keselarasan antar posisi kemasan | Titik pengajaran visual, fokus kamera, pencahayaan, kerataan perlengkapan, penempatan paket, kondisi panggung, dan fitur referensi lokal. |
Kapan Proses Pengikatan Kawat Harus Dikualifikasi Ulang?
Resep pengikatan kawat (wire bonding) harus ditinjau dan berpotensi dikualifikasi ulang ketika ada perubahan pada input penting proses. Ini termasuk perubahan pada material kawat, diameter kawat, jenis kapiler, lapisan akhir bantalan die, pelapisan leadframe atau substrat, geometri kemasan, penahan kerja, kondisi pemanas, pengontrol mesin, kepala pengikatan, konfigurasi visi, atau lingkungan perangkat lunak utama.
Rekualifikasi tidak selalu memerlukan pembangunan ulang seluruh proses dari nol. Namun, variabel yang diubah harus diidentifikasi, dinilai risikonya, dan divalidasi terhadap alur paket yang sebenarnya sebelum dirilis ke produksi.
Apa yang Harus Didokumentasikan Selama Transfer Proses AERO?
Model mesin, nomor seri, dan konfigurasi terpasang yang tepat.
Gambar kemasan, tata letak bantalan die, dan permukaan pengikatan penerima.
Bahan kawat, diameter, nomor lot pemasok, dan kondisi penyimpanan.
Jenis kapiler, geometri, kondisi, dan kriteria penggantian
Pengaturan EFO, kondisi FAB, dan pengaturan kabel ekor.
Kumpulan parameter ikatan pertama dan ikatan kedua
Persyaratan profil loop, tinggi loop, rentang, dan jarak bebas kemasan.
Identifikasi penahan benda kerja, pemanas, dan perlengkapan.
Poin pengajaran Vision, pengaturan kamera, dan metode penyelarasan.
Pengamatan inspeksi, kriteria penolakan, dan pemicu kualifikasi ulang
Rekomendasi Akhir: Validasi Sistem Perekat Lengkap
Mesin pengikat kawat ASM AERO dapat menyediakan platform proses yang andal ketika konfigurasi mesin, peralatan kapiler, material kawat, penahan benda kerja, geometri kemasan, pengaturan visi, dan metode validasi yang sebenarnya selaras.
Sebelum melepaskan produk yang ditransfer ke produksi, pastikan pembentukan FAB yang stabil, kualitas ikatan pertama, konsistensi ikatan kedua, profil loop, keselarasan visual, dan pengulangan tingkat kemasan. Hal ini mencegah kesalahan umum dalam transfer proses: memvalidasi siklus mesin tanpa memvalidasi kombinasi kemasan dan material yang sebenarnya.
Sumber Daya ASM Wire Bonder Terkait
Pertanyaan yang Sering Diajukan Tentang Transfer Proses Wire Bonder ASM AERO
Variabel apa yang paling penting dalam pengikatan kawat tembaga?
Tidak ada satu variabel pun yang bekerja secara independen. Material kawat, geometri kapiler, kondisi FAB, permukaan bantalan, parameter pengikatan, kondisi termal, dan desain loop harus dievaluasi bersama sebagai satu sistem proses.
Bagaimana kondisi kapiler memengaruhi konsistensi ikatan pertama?
Geometri kapiler, keausan, kontaminasi, dan kerusakan dapat memengaruhi interaksi FAB, deformasi ikatan, transfer ultrasonik, jejak ikatan, dan akurasi lokasi. Kondisi kapiler harus diperiksa sebelum melakukan perubahan parameter secara luas.
Mengapa pembentukan bola di udara bebas itu penting?
FAB adalah kondisi awal untuk ikatan pertama. Ukuran bola, bentuk, atau perilaku ujung kawat yang tidak konsisten dapat menciptakan hasil ikatan pertama yang tidak stabil bahkan ketika parameter pengikatan lainnya tetap tidak berubah.
Apa yang memengaruhi tinggi loop dan stabilitas loop?
Tinggi dan stabilitas loop dipengaruhi oleh program loop, pengumpanan kawat, pengaturan waktu penjepitan, kondisi kapiler, material kawat, jarak antara die dan lead, geometri kemasan, penyangga penahan benda kerja, dan kalibrasi mesin.
Kapan resep pengikatan kawat (wire bonding) perlu dikualifikasi ulang?
Resep harus ditinjau ulang ketika material kawat, jenis kapiler, kondisi bantalan die, leadframe atau lapisan substrat, geometri kemasan, penahan benda kerja, kepala pengikat, pengaturan visi, kondisi pemanas, atau input penting proses lainnya berubah.
Bisakah satu kapiler digunakan untuk berbagai desain kemasan?
Terkadang, tetapi kesesuaian bergantung pada diameter kawat, geometri bantalan, persyaratan bola terikat, desain timah atau substrat, target loop, dan jarak bebas kemasan. Kompatibilitas kapiler harus dipastikan untuk setiap jalur proses.
Mengapa kualitas ikatan kedua bervariasi antar lot substrat?
Variasi dapat dipengaruhi oleh penyelesaian permukaan, kondisi pelapisan, kontaminasi, kerataan, penyangga perlengkapan, perilaku termal, parameter jahitan, dan kondisi penyelarasan lokal. Permukaan penerima harus ditinjau bersamaan dengan pengaturan perekatan.
Apa saja yang perlu didokumentasikan selama transfer proses ASM AERO?
Dokumentasikan konfigurasi mesin, detail kawat dan kapiler, kondisi EFO, parameter ikatan, program loop, pengaturan penahan benda kerja, pengaturan visi, bahan kemasan, temuan inspeksi, dan batas kualifikasi ulang.
