Tagapangasiwa ng pagsubok ng ISMECA NY32

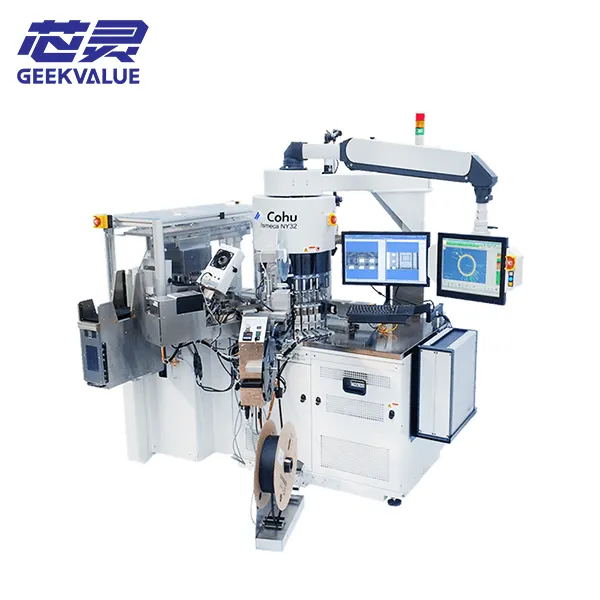

Ang ISMECA NY32 ay isang 32-station rotary semiconductor testing/sorting/inspection system mula sa ISMECA (ngayon ay bahagi ng Cohu), Switzerland. Ito ay dinisenyo para sa mga high-integration, high-volume, at high-precision back-end packaging at final testing scenarios, at isang pangunahing kagamitan para sa mass production ng RF, analog, power devices, at advanced packaging.

I. Prinsipyo ng Paggana (Rotary Parallel Processing)

Gumagamit ang NY32 ng 32-station precision rotary table upang i-automate ang buong proseso ng pagsubok, inspeksyon, at pag-uuri sa pamamagitan ng "parallel stations + synchronous rotation":

Pagpapakain: Pagpapakain gamit ang papag/tube/reel, na may kasamang biswal na pagpoposisyon at pagwawasto ng postura.

Pag-ikot: 32 istasyon ang umiikot nang sabay-sabay, sunud-sunod na kinukumpleto ang 6-panig na optical inspection → infrared flaw detection → 3D morphology measurement → electrical testing → marking → sorting.

Mga Pangunahing Aksyon:

Paningin: High-speed camera + infrared penetration, na nakakakita ng hitsura/laki/mga bitak.

Pagsubok: Pagdikit ng probe card, kinukumpleto ang pagsubok sa DC/RF/parameter.

Pag-uuri: Ang mga kategorya ay inaayos ayon sa kalidad (Mabuti/Demako/Grado) at output sa mga reel/tube/pallet.

Data Loop: Ang PAICe digital twin platform ay nagmo-monitor nang real time, at awtomatikong itinatama ng mga AI algorithm ang mga parameter.

II. Mga Pangunahing Espesipikasyon (Pamantayang Konpigurasyon ng 2026)

1. Kapasidad at mga Workstation

Bilang ng mga Workstation: 32 parallel workstation

Pinakamataas na Kapasidad: 30,000 UPH (mga yunit/oras)

Mga Istasyon ng Pagsubok: Hanggang 16 (parallel testing)

MTBA (Mean Time Between Maintenance): >120 min, mataas na estabilidad

2. Pagkakatugma sa Pakete

Sukat: 0.3×0.6 mm ～ 17×17 mm

Uri: QFN/DFN, SOIC, SOT, SC, LED, MEMS, WLCSP, Bare Die

Ultra-thin Processing: Sinusuportahan ang 50 μm thin dies (bersyon ng NY32W)

3. Mga Kakayahan sa Inspeksyon at Pagsubok

Sistema ng Pananaw: Plataporma ng NV-Core, 6-panig na optical + infrared na inspeksyon

3D na Inspeksyon: Teknolohiyang 3D Flex®, 3D na pagsukat ng topograpiya ng mga sphere/bump

Pagtuklas ng mga Depekto sa Infrared: Tumatagos sa silicon upang matukoy ang mga panloob na bitak/mga nakatagong bitak

Pagsubok sa Elektrisidad: Pagsubok sa DC/RF/Power, hanggang 3,500 V (bersyon ng kuryente)

4. Mekanikal at Interkoneksyon

Mga Dimensyon (L×D×H): Tinatayang 1,800×1,500×1,800 mm

Timbang: Tinatayang 1,200 kg

Komunikasyon: SECS/GEM, KISS, PAICe digital twin (pamantayan ng Industriya 4.0)

Oras ng pagpapalit: 20–60 minuto, maaaring ibagay sa magkahalong linya ng produksyon

III. Mga Pangunahing Tungkulin (Mga Senaryo ng Aplikasyon)

Ang NY32 ay nakatuon sa pangwakas na pagsubok sa back-end packaging ng semiconductor. Ang pangunahing tungkulin nito ay ang pagkumpleto ng pagsusuri sa kuryente, inspeksyon sa hitsura, pag-uuri ng grado, at pag-iimpake ng mga chip/device. Kabilang sa mga karaniwang aplikasyon ang:

Mga aparatong RF: Mga chip ng RF ng mobile phone/IoT, mga module ng Bluetooth/Wi-Fi

Mga Analog/Mixed-signal IC: PMIC, mga sensor, mga operational amplifier, ADC/DAC

Mga aparatong may kuryente: MOSFET, IGBT, mga aparatong may malawak na bandgap na SiC/GaN (bersyon ng NY32W)

Optoelectronics: LED, Mini LED, Laser Diode, Optical Modules

Mas Maunlad na Pagbalot: WLCSP, Bare Die, FC (Flip Chip), MEMS

Mga Elektronikong Pang-Sasakyan: Mga Chip ng Sasakyan (AEC-Q100), Mga Sensor, Mga Module ng Kuryente

IV. Mga Pangunahing Tungkulin

1. Pagsasama-sama Mula Dulo Hanggang Dulo (Pangunahing Selling Point)

One-Stop Service: Pagkarga → 6-Sided na Inspeksyon → Pagtuklas ng Depekto sa Infrared → Pagsukat ng 3D → Pagsubok sa Elektrikal → Pagmamarka → Pag-uuri → Pag-iimpake

Parallel Processing: 32-station synchronous operation, kahusayan na higit na nakahihigit sa serial equipment

2. Inspeksyon sa Mataas na Paningin ng NV-Core

6-Sided na Buong Saklaw: Hitsura sa Itaas/Ibaba/4 na Gilid, Mga Sukat, Inspeksyon ng Depekto

Infrared Penetration: Nakakakita ng mga panloob na bitak, mga puwang, at mga nakatagong bitak sa mga materyales na silicon, na nagpapabuti sa ani

3D Flex®: Tumpak na pagsukat ng taas ng bola ng BGA, coplanarity, at morpolohiya ng bump (katumpakan ±5 μm)

OCR/Barcode: Pagkilala sa pagmamarka gamit ang laser, pagsubaybay sa 2D code

3. Pagsubok sa Elektrisidad na May Maraming Modo

Parallel Testing: Hanggang 16 na istasyon ng pagsubok, na makabuluhang nagpapababa ng oras ng pagsubok

Saklaw ng Parameter: DC (IV), AC (CV), RF (S-parameter), lakas, mga katangian ng temperatura

Pagsubok sa Tatlong-Temperatura: Temperatura ng silid / Mataas na temperatura / Mababang temperatura (-40℃ hanggang +150℃), na nakakatugon sa mga kinakailangan sa antas ng sasakyan

4. Matalinong Pag-uuri at Pagbabalot

Pag-uuri ng Multi-bin: Hanggang 16 na antas, ikinategorya ayon sa mga parameter / ani

Adaptasyon ng Output: Tape at Reel, Tube, Tray, Maramihan

Awtomatikong Pagpapalit ng Reel: Awtomatikong pagpapalit ng reel ng ARC, na binabawasan ang downtime

5. Industriya 4.0 at Intelihensiya

PAICe Digital Twin: Pagsubaybay sa real-time, malayuang mga diagnostic, predictive maintenance

DI-Core Data Intelligence: Pagsusuri ng ani, pag-optimize ng proseso, babala ng anomalya

Algoritmo ng AI: Awtomatikong pagtukoy ng uri ng depekto, pagwawasto ng parameter drift, pag-aaral sa sarili sa pagbabago

V. Mga Pangunahing Kalamangan (Paghahambing sa NY20 / Mga Kakumpitensya)

1. **Hari ng Kapasidad, Walang Kapantay na Kahusayan:**

30,000 UPH, 30% na mas mataas kada unit area kaysa sa NY20 (50,000 UPH, ngunit mas kaunting workstation).

Parallel testing + parallel inspection, ang isang unit ay katumbas ng 2-3 serial device.

2. Nangungunang Katumpakan ng Inspeksyon, Garantisadong Ani:

6-sided + infrared + 3D full-dimensional na inspeksyon, defect miss rate na <0.01%. Imposibleng matukoy ang pagtagos ng infrared sa mga panloob na microcrack gamit ang tradisyonal na kagamitan.

Katumpakan sa pagsukat ng 3D na ±5 μm, na nakakatugon sa mahigpit na mga kinakailangan ng advanced packaging.

3. May kakayahang umangkop, Mabilis na Pagbabago:

Sakop mula 0.3×0.6 mm na ultra-small hanggang 17×17 mm na ultra-large na mga pakete.

Mabilis na pagpapalit sa loob ng 20-60 minuto, ang unang pagpipilian para sa iba't ibang uri, maliliit na batch na halo-halong linya.

Sinusuportahan ang mga espesyal na sitwasyon tulad ng mga alambreng gawa sa ginto/tanso/pilak na haluang metal, manipis na die, at mga aparatong de-kuryente.

4. Mataas na Katatagan, Mababang Gastos sa Pagpapanatili:

MTBA > 120 min, tuluy-tuloy na operasyon > 720 24-oras na operasyong walang problema

Modular na disenyo, simpleng pagpapanatili, mga unibersal na piyesa, at mababang pangmatagalang gastos

5. Matalinong pagmamanupaktura na nakabase sa datos

Ang digital twin + AI algorithm ay nagbibigay-daan sa predictive maintenance at process self-optimization

Ang pagsubaybay sa datos na may kumpletong proseso ay nakakatugon sa mga sertipikasyon sa kalidad ng sasakyan/industriya (tulad ng AEC-Q100, ISO 26262)

VI. Mga Rekomendasyon sa Pagpili

Mas gustong NY32: Mga RF/analog IC, mga power device, mga LED, mga advanced na packaging, mga kinakailangan sa high-volume, high-yield

Mas gustong NY32W: WLCSP, bare die, ultra-thin chips (50 μm), wide bandgap devices (SiC/GaN)

Mas gustong NY20: Ultra-high-speed na maikling oras ng pagsubok (<100 ms), mga discrete device, ultra-mass LED production
