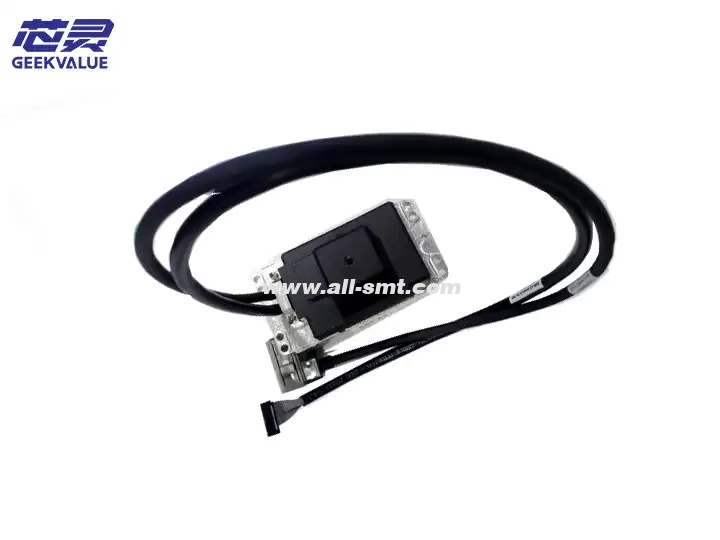

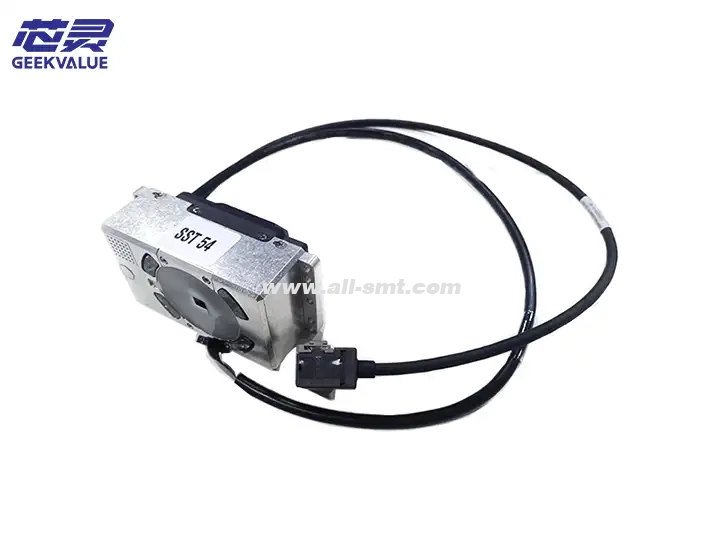

ASM SIPLACE Maschine Leiterplattenkamera 03183110

Die ASM 54 PCB-Kamera (allgemein bekannt als PCB Camera 54) ist eine wichtige visuelle Komponente in Siemens ASM (ehemals SIPLACE)-Bestückungsautomaten und wird hauptsächlich zur Passermarkenerkennung und globalen Positionierung von Leiterplatten eingesetzt. Sie gewährleistet, dass Bestückungsautomaten Position, Winkel und Verformung von Leiterplatten präzise erkennen und so eine hochpräzise Bestückung erreichen.

2. Hauptfunktionen

PCB-Fiducial-Mark-Erkennung

Identifizieren Sie optische Fiducials (Fiducial) auf Leiterplatten und korrigieren Sie Leiterplattenpositionsabweichungen (X/Y/θ).

Unterstützt mehrere Fiducial-Punkttypen wie kreisförmig, kreuzförmig, quadratisch usw.

Globale Positionierung der Leiterplatte (Global Alignment)

Erkennen Sie den Gesamtversatz und die Verzerrung (Verzug) von Leiterplatten, um die Platzierungsgenauigkeit sicherzustellen.

PCB-Panel-Erkennung (Panel Recognition)

Gilt für die Produktion von Mehrplatten (Panelized PCB), automatische Identifizierung des Plattenlayouts.

Überprüfung der Leiterplattenabmessungen

Optionale Funktion, mit der überprüft wird, ob die PCB-Größe den Anforderungen entspricht.

3. Technische Daten

Parameterspezifikationen

Kameratyp: hochauflösende CCD/CMOS-Kamera (das konkrete Modell ist modellabhängig)

Auflösung Normalerweise 5–10 μm/Pixel (abhängig von der optischen Vergrößerung)

Sichtfeld (FOV) 20 mm × 20 mm (typischer Wert, einstellbar)

Lichtquelle: Ringförmige LED-Beleuchtung (einstellbare Helligkeit), unterstützt Mehrwinkelbeleuchtung

Kommunikationsschnittstelle GigE (Gigabit Ethernet) oder Camera Link

Bildrate (FPS) 30–60 fps (je nach Auflösung und Lichtverhältnissen)

Anwendbare PCB-Farbe: Grün, Blau, Schwarz, Weiß usw. (adaptive Anpassung)

Software-Support SIPLACE Pro / ASM Works / SIPLACE OS

4. Strukturelle Zusammensetzung

(1) Optisches System

Objektiv: Hochpräzises Industrieobjektiv, unterstützt Autofokus oder manuellen Fokus.

Filter: Optionaler Polarisationsfilter zur Reduzierung von Reflexionsstörungen.

(2) Beleuchtungssystem

Ringförmige LED-Lichtquelle: in mehreren Winkeln einstellbar, um verschiedenen PCB-Oberflächen gerecht zu werden (matt, glänzend, stark reflektierend).

Koaxiallicht (optional): für stark reflektierende Leiterplatten (z. B. Metallsubstrate).

(3) Mechanische Struktur

Kamerahalterung: In Höhe und Winkel verstellbar, um eine optimale Bildgebung zu gewährleisten.

Antivibrationsdesign: Reduziert die Auswirkungen von Maschinenvibrationen auf die Bildgebung.

(4) Elektronisches System

Bildaufnahmekarte: verantwortlich für die Hochgeschwindigkeits-Bildübertragung.

Schnittstelle für Triggersignale: Mit der SPS der Bestückungsmaschine synchronisiert, um einen genauen Schusszeitpunkt sicherzustellen.

5. Arbeitsablauf

Leiterplatte gelangt in die Maschine → Förderband lokalisiert die Leiterplatte.

Die Kamera bewegt sich über den Referenzpunkt → nimmt ein Bild des PCB-Referenzpunkts auf.

Bildverarbeitung → berechnet den X/Y-Versatz und den Drehwinkel (θ) der Leiterplatte.

Daten werden an das Platzierungssystem zurückgemeldet → passt die Platzierungskoordinaten automatisch an.

Der Bestückungsautomat startet die Bestückung → stellt sicher, dass alle Bauteile präzise platziert werden.

6. Vorsichtsmaßnahmen für die Anwendung

(1) Installation und Kalibrierung

Kamerahöhenkalibrierung: Achten Sie auf die richtige Brennweite, da sonst die Erkennungsgenauigkeit abnimmt.

Passen Sie die Helligkeit der Lichtquelle an: Optimieren Sie die Beleuchtung für verschiedene PCB-Farben, um Über- oder Unterbelichtung zu vermeiden.

Konstruktionsvorgaben für Referenzpunkte:

Empfohlene Größe: 1,0 mm – 2,0 mm (rund/kreuzförmig).

Vermeiden Sie Überlappungen mit Pads und Siebdrucken.

(2) Tägliche Wartung

Reinigen Sie die Linse regelmäßig: Wischen Sie sie mit einem staubfreien Tuch und Alkohol ab, um zu verhindern, dass Staub das Bild beeinträchtigt.

Überprüfen Sie die Lebensdauer der LEDs: Alternde LEDs führen zu einer Verringerung der Erkennungsrate und müssen regelmäßig ausgetauscht werden.

Vermeiden Sie mechanische Kollisionen: Ein Versatz der Kameraposition führt zu Erkennungsfehlern.

(3) Softwareoptimierung

Passen Sie die Erkennungsschwelle an: Passen Sie sie an unterschiedliche Leiterplattenoberflächen an (z. B. erfordern schwarze Leiterplatten einen höheren Kontrast).

Optimieren Sie den Referenzpunkt-Suchbereich (ROI): Durch die Einengung des Bereichs kann die Erkennungsgeschwindigkeit erhöht werden.

7. Häufige Fehler und Lösungen

Fehlerphänomen Mögliche Ursache Lösung

Referenzpunkterkennung fehlgeschlagen 1. Kamerafokus ist ungenau

2. Die Helligkeit der Lichtquelle ist nicht angemessen

3. PCB-Referenzpunktverunreinigung 1. Fokus neu kalibrieren

2. LED-Helligkeit anpassen

3. Leiterplatte reinigen oder Referenzpunkt ersetzen

Langsame Erkennungsgeschwindigkeit 1. Komplexer Bildverarbeitungsalgorithmus

2. Kommunikationsverzögerung 1. ROI optimieren (Suchbereich reduzieren)

2. Netzwerkkabel prüfen oder Bildaufnahmekarte austauschen

Unscharfes Bild 1. Linsenverschmutzung

2. Vibrationsstörungen 1. Linse reinigen

2. Überprüfen Sie, ob die Befestigungsschrauben der Kamera locker sind

Falsche Identifizierung (Fehlausrichtung) 1. PCB-Verformung

2. Schlechtes Referenzpunktdesign 1. Fügen Sie weitere Referenzpunkte hinzu (3-4)

2. PCB-Design ändern

8. Upgrade und alternative Lösungen

Rüsten Sie auf eine Kamera mit höherer Auflösung auf (z. B. 10 μm → 5 μm), um die Erkennung kleiner Fiducials zu verbessern.

Ersetzt Infrarotkamera (IR): Geeignet für spezielle PCB-Materialien (z. B. Keramiksubstrate).

KI-Erkennungsalgorithmus hinzufügen: für die hochpräzise Positionierung komplexer Leiterplatten (z. B. flexible Leiterplatten FPC).

9. Zusammenfassung

Die ASM 54 PCB-Kamera ist die zentrale visuelle Komponente des SMT-Bestückungsautomaten und beeinflusst die Bestückungsgenauigkeit direkt. Dank hochauflösender Bildgebung, einstellbarer Lichtquelle und intelligentem Erkennungsalgorithmus passt sie sich an verschiedene Leiterplattentypen an. Regelmäßige Kalibrierung, Reinigung und Parameteroptimierung gewährleisten einen stabilen Betrieb.
