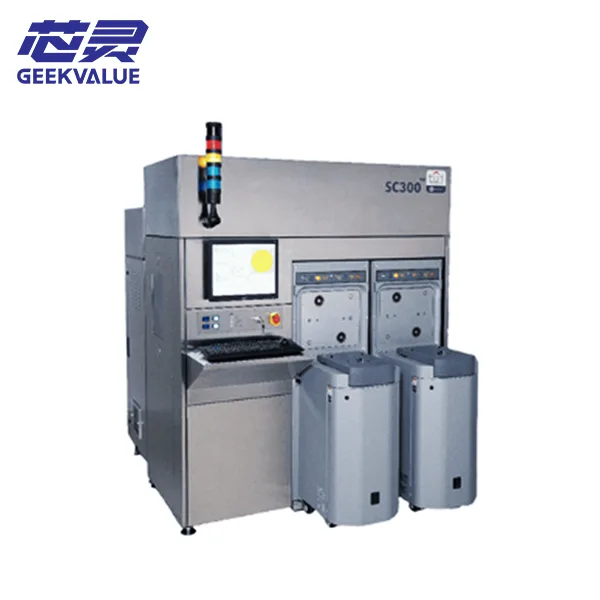

ThinkLaser pooljuhtide lasermärgistusmasin SC300

ThinkLaser SC300 on tipptasemel täisautomaatne „pehme märgistamise” lasermärgistussüsteem, mis on loodud spetsiaalselt 300 mm vahvlitele. Selle põhiväärtus seisneb võimes kanda peale vastupidavaid ja hästi loetavaid märgistusi ilma vahvlit kahjustamata või prahti tekitamata – täites seega äärmiselt ranged saagikuse ja jälgitavuse nõuded esiotsa pooljuhtide töötlemisel.

Algselt töötati see välja selleks, et rahuldada ranget nõuet vahvlite saastumisevaba märgistamise järele pärast nende sisenemist puhasruumi keskkonda.

**Tegevuspõhimõtted ja põhitehnoloogiad**

SC300 tööpõhimõtet ja tehnilisi eeliseid saab kõige paremini mõista järgmise võrdluse abil:

**Põhitehnoloogia** | **Tööpõhimõte** | **Peamised eelised**

**SuperSoftMark™ märgistus** | Kasutab patenteeritud dioodpumbaga tahkislaserit (DPSS); laseri energia täpse juhtimise abil loob see kiibi pinnale kuni 2,5 µm paksused märgised, muutes ainult materjali peegelduvust ilma füüsilist kahjustust tekitamata. | Prahivaba, kõrge puhtusaste, selged märgistused ja kiibi kahjustusteta.

**Patenteeritud lasertehnoloogia** | Kasutab 1053 nm Nd:YLF laserit, millel on erakordne impulsi stabiilsus (<0,5%), tagades iga märgistatud punkti ühtlase ja hea kuju. | Stabiilne märgistuskvaliteet ja kõrge punkti ringikujulisus (suurema ja väiksema telje suhe <1,1), mis vastab rangetele kvaliteedistandarditele.

**Täiustatud juhtimissüsteem** | Integreerib süsteemitasemel suletud ahela juhtimise ja SECS/GEM-liidese, võimaldades kõigi laseri jõudlusandmete täpset salvestamist kuni statistilise protsessijuhtimise (SPC) tasemeni. | Hästi juhitav ja jälgitav protsess, mida saab sujuvalt integreerida tehase automatiseerimissüsteemidesse.

**Tehnilised andmed**

Oma põhitehnoloogiatele tuginedes on SC300-l järgmised peamised tehnilised andmed:

**Toetatud kiipide suurused:** Standardne 300 mm (12-tolline), allapoole ühilduv 200 mm (8-tolliste) kiipide jaoks.

**Märgistusjõudlus:** Ühe märgistuse kiirus kuni 125 kiipi tunnis (WPH). Iga märgistusgrupp toetab maksimaalselt 80 märki.

**Märgistamistäpsus:** Suur positsioneerimise korduvus, saavutades ±0,125 mm 50 × 50 mm alal. Füüsilised andmed: Õhkjahutussüsteemiga disain ja vastab arvukatele rahvusvahelistele ohutus- ja keskkonnastandarditele, sh CE, SEMI S2, S8 ja S14.

Rakendusvaldkonnad

SC300 toimib suuremahuliste pooljuhtide tootmisliinide põhilise jälgitavuse seadmena, mida kasutatakse peamiselt järgmistel eesmärkidel:

Esiosa vahvlite valmistamine: vahvlite märgistamine unikaalsete ID-dega, et hõlbustada saagikuse analüüsi, protsessi optimeerimist ja vahvlite jälgimist.

Täiustatud pakendamine: vahvlitaseme pakendamise (WLP) protsesside käigus rekonstrueeritud vahvlitele või paneelidele „pehmete märkide” loomine, tagades seeläbi protsessi jälgitavuse otsast lõpuni.

Liitpooljuhid: võimelised töötlema järgmise põlvkonna pooljuhtmaterjale – näiteks SiC, GaN ja GaAs –, et need vastaksid spetsiaalsete valmistamisprotsesside erinõuetele.

Täiendavad tooted

ThinkLaser pakub terviklikku kiipide tuvastamise lahenduste komplekti, milles SC300 mängib keskset rolli:

Täiendus HM300-le: SC300 on spetsialiseerunud "pehmele märgistamisele" – tehnikale, mis ei nõua pinna kahjustamist ega saastumist –, samas kui HM300 on loodud "kõva märgistamise" rakenduste jaoks, mis nõuavad suurt vastupidavust.

Osa SigmaClean/SigmaDSC tootesarjast: Kuigi SC300 keskendub 300 mm turule, toimivad SigmaClean ja SigmaDSC süsteemid automatiseeritud pehme märgistamise lahendustena 200 mm ja väiksemate vahvlite jaoks; koos moodustavad need süsteemid täieliku tootemaatriksi vahvlite märgistamise lahenduste jaoks.

Kokkuvõte

Kokkuvõtteks võib öelda, et ThinkLaser SC300 on tehnoloogiliselt täiustatud pehme märgistussüsteem, mis on spetsiaalselt loodud suuremahuliseks 300 mm vahvlite tootmiseks. Selle põhiväärtus seisneb patenteeritud SuperSoftMark™ tehnoloogias, mis võimaldab tõhusat, tolmuvaba ja ülitäpset märgistamist ilma vahvli pinda kahjustamata – muutes selle asendamatuks seadmeks otsast lõpuni protsessi jälgitavuse tagamiseks tänapäevases pooljuhtide tootmises.
