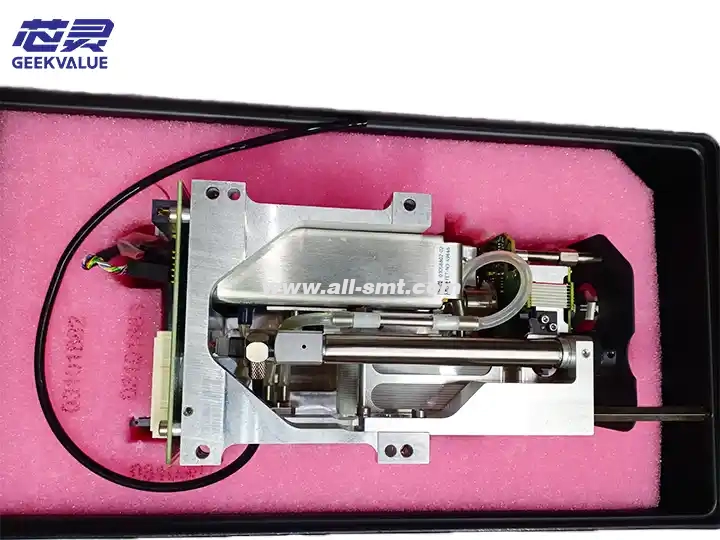

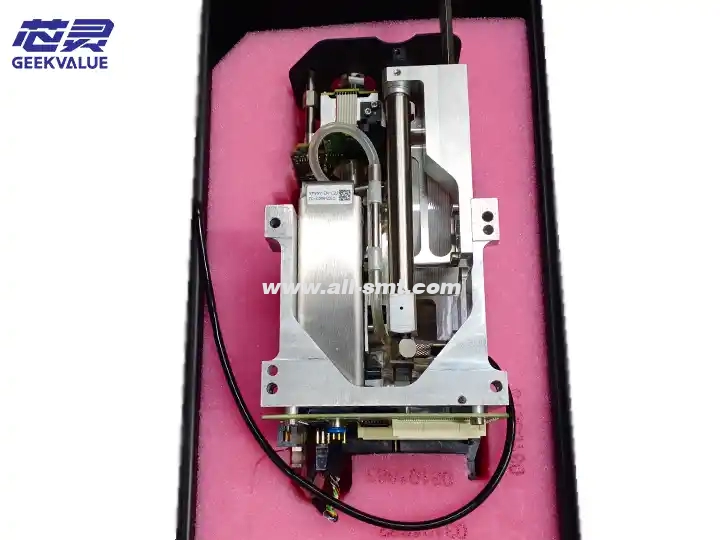

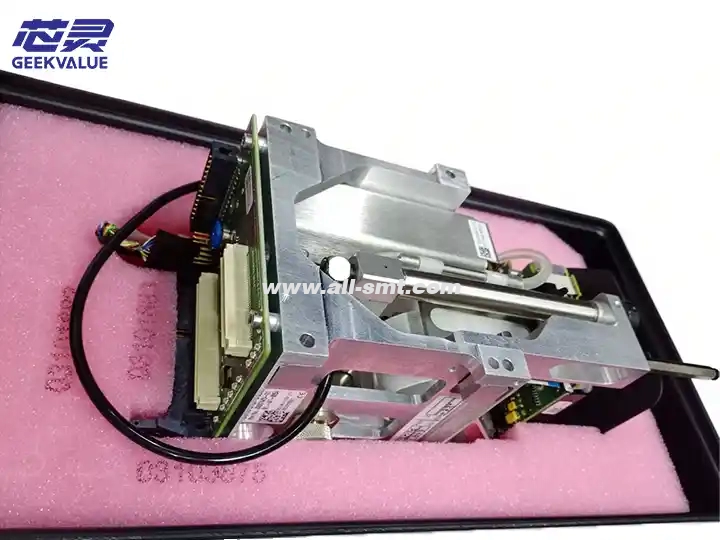

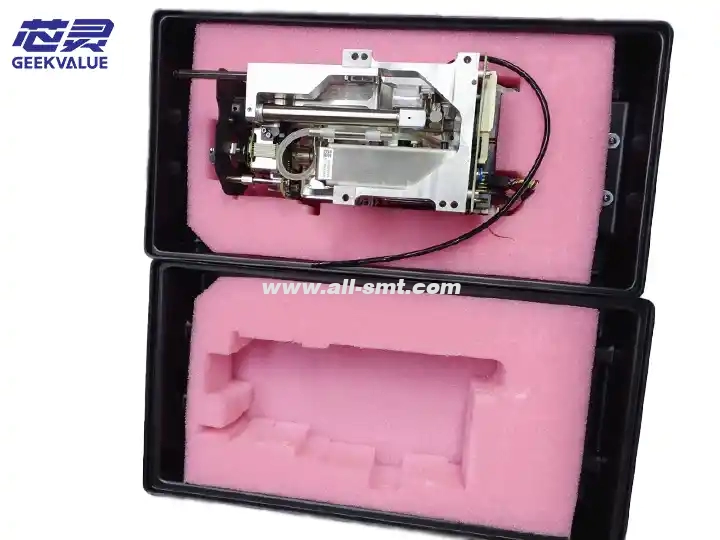

NEW ASM SIPLACE หัวคู่ 03097485

I. องค์ประกอบโครงสร้างและฟังก์ชันเสริมแกนกลาง

1. ฟังก์ชั่นเสริมหลัก

อุปกรณ์เสริม รุ่น ฟังก์ชั่น

มอเตอร์เชิงเส้นแกน Z คู่ 03097485-ZM ควบคุมการเคลื่อนที่ในแนวตั้งของหัวฉีดทั้งสองหัวอย่างอิสระ (ระยะชัก 0-20 มม. ความละเอียด 0.1μm)

โมดูลการหมุนลดความเร็วฮาร์มอนิก 03097485-RT ทำให้หัวฉีดหมุนได้ต่อเนื่อง 0-360° (ความแม่นยำ ±0.01° ความเร็วสูงสุด 600 รอบต่อนาที)

ระบบสร้างสูญญากาศ 03097485-VG การควบคุมอิสระสองช่อง (ระดับสูญญากาศ -90kPa~+60kPa ปรับได้)

หน่วยตอบรับแรงดัน 03097485-PS การตรวจสอบแรงดันในการติดตั้งแบบเรียลไทม์ (0.01-10N อัตราการสุ่มตัวอย่าง 1kHz)

โมดูลการวินิจฉัยอัจฉริยะ 03097485-DM เซ็นเซอร์อุณหภูมิ/การสั่นสะเทือน/กระแสไฟฟ้าแบบบูรณาการ รองรับการคาดการณ์ความผิดพลาด

II. ข้อควรระวังในการใช้

1. รายละเอียดการติดตั้ง

ความเรียบของพื้นผิวการติดตั้งคือ ≤0.005 มม./ม. และต้องใช้ไขควงวัดแรงบิด (สกรู M6/4.5N·m)

ค่าสอบเทียบของความตึงของสายพานแบบซิงโครนัสคือ 40±2Hz (ตรวจจับโดยเครื่องวัดความถี่)

2. ข้อจำกัดการดำเนินการ

ค่าพารามิเตอร์ ขีดจำกัด ผลที่ตามมาจากการเกินขีดจำกัด

อัตราเร่งสูงสุด 15m/s² อาจทำให้เกียร์ของตัวลดฮาร์มอนิกแตกหัก

อุณหภูมิการทำงานต่อเนื่อง -10℃~60℃ การสลายแม่เหล็กถาวร/การทำให้แหวนซีลเสื่อมสภาพ

ห้ามผสมช่องสูญญากาศ การปนเปื้อนข้ามทำให้ชิ้นส่วนกระเด็น

3. ข้อกำหนดด้านความเข้ากันได้

ใช้งานได้กับซีรีส์ ASM SIPLACE TX และรุ่นข้างต้นเท่านั้น

ต้องใช้เฟิร์มแวร์เวอร์ชัน ≥V6.2.1 (เวอร์ชันเก่าต้องอัปเกรดเมนบอร์ด)

III. ข้อความแสดงข้อผิดพลาดทั่วไปและการประมวลผล

รหัสข้อผิดพลาด ความหมาย การประมวลผลฉุกเฉิน แนวทางแก้ไขพื้นฐาน

E9741 ตำแหน่งแกน Z อยู่นอกค่าความคลาดเคลื่อน ระงับการใช้หัวฉีดที่ผิดปกติ 1. ปรับเทียบไม้บรรทัดการขูดใหม่

2. ตรวจสอบความขนานของรางนำทาง

E9742 แรงดันสุญญากาศผิดปกติ สลับไปที่ช่องสำรอง 1. ทำความสะอาดตัวกรอง

2. เปลี่ยนโซลินอยด์วาล์ว

E9743 ความล้มเหลวของตัวเข้ารหัสแบบหมุน รีสตาร์ทหลังจากการปรับศูนย์ด้วยตนเอง 1. ทำความสะอาดดิสก์ตัวเข้ารหัส

2. เปลี่ยนโมดูลตัวเข้ารหัส

E9744 อุณหภูมิเกิน 65℃ ลดความเร็วอัตโนมัติ 1. ตรวจสอบพัดลมระบายความร้อน

2. เพิ่มประสิทธิภาพขั้นตอนการติดตั้ง

IV. วิธีการบำรุงรักษา

1. แผนการบำรุงรักษาตามระยะเวลา

ระยะเวลา รายการ มาตรฐานทางเทคนิค

การทำความสะอาดแท่งหัวฉีดทุกวัน เศษตะกั่วบัดกรีตกค้าง ≤0.1มก. (ตรวจพบโดยวิธีสมดุล)

การหล่อลื่นรางนำทางรายสัปดาห์ ใช้จารบี Kluber ISOFLEX NBU15

การทดสอบความหนาแน่นของอากาศระบบสุญญากาศรายเดือน การทดสอบแรงดัน (-80kPa/5 นาที แรงดันลดลง ≤5kPa)

การถอดประกอบและตรวจสอบตัวลดฮาร์มอนิกรายไตรมาส การสึกหรอของเกียร์ ≤0.005 มม.

2. กระบวนการบำรุงรักษาเชิงลึก

ขั้นตอนที่ 1: ถอดประกอบโมดูลหมุน

ใช้เครื่องดึงแบบพิเศษ (ASM P/N: 03090021)

บันทึกลำดับการติดตั้งปะเก็นลูกฟูก

ขั้นตอนที่ 2: การเปลี่ยนตลับลูกปืน

จะต้องเปลี่ยนเป็นคู่ (ตลับลูกปืนสัมผัสเชิงมุมเกรด NSK P4)

ปรับพรีโหลดให้มีระยะห่าง 0.02-0.03 มม.

V. ข้อบกพร่องทั่วไปและแนวทางการบำรุงรักษา

กรณีที่ 1: การเคลื่อนที่ของแกน Z คู่ไม่ได้ซิงโครไนซ์กัน

ปรากฏการณ์ : ส่วนประกอบที่ติดตั้งเอียง

กระบวนการวินิจฉัย:

ใช้ไมโครมิเตอร์วัดความขนานของแกนทั้งสอง (ต้องปรับ ＞0.01 มม.)

ตรวจสอบการสึกหรอของสายพานซิงโครนัส (การเสียรูปของฟัน＞0.2มม. เปลี่ยนใหม่)

แผนการบำรุงรักษา:

ทำการปรับระดับทางกลของเครนใหม่

อัปเดตพารามิเตอร์การเคลื่อนที่ (ต้องได้รับอำนาจจากวิศวกร ASM)

กรณีที่ 2: ความล้มเหลวในการดูดซับสูญญากาศ

ต้นไม้การวิเคราะห์สาเหตุหลัก:

แผนภูมิ

รหัส

VI. ทิศทางการพัฒนาเทคโนโลยี

การบำรุงรักษาเชิงคาดการณ์อัจฉริยะ

การวิเคราะห์ AI สเปกตรัมการสั่นสะเทือนจะได้รับการรองรับในปี 2024 (คำเตือนเกี่ยวกับความล้มเหลวของตลับลูกปืน 3 สัปดาห์ล่วงหน้า)

การแปลงน้ำหนักเบา

หัวฉีดคาร์บอนไฟเบอร์ (ลดน้ำหนัก 30%, เพิ่มความเร็ว 15%)

VII. ข้อเสนอแนะการจัดการชิ้นส่วนอะไหล่

อัตราส่วนสต๊อกอะไหล่หลัก เวลาเปลี่ยนอะไหล่

ชุดลดฮาร์มอนิก 1:5 2.5 ชม.

โมดูลกำเนิดสุญญากาศ 1:10 0.5 ชั่วโมง

เซ็นเซอร์วัดแรงดัน 1:8 1 ชั่วโมง

๘. สรุป

หัวคู่ TWIN ให้ความแม่นยำในการจัดวางที่ ±15μm@3σ ซึ่งเป็นผู้นำในอุตสาหกรรมผ่านการควบคุมอิสระของไดรฟ์คู่ + ไดรฟ์ฮาร์มอนิก ควรให้ความเอาใจใส่เป็นพิเศษระหว่างการบำรุงรักษา:

ห้ามผสมแท่งหัวฉีดที่มีสภาพการสึกหรอต่างกัน

การทดสอบการทรงตัวแบบไดนามิกจะต้องทำทุกเดือน

ขอแนะนำให้กำหนดค่าเครื่องวิเคราะห์การสั่นสะเทือนสำหรับการตรวจสอบสถานะ
