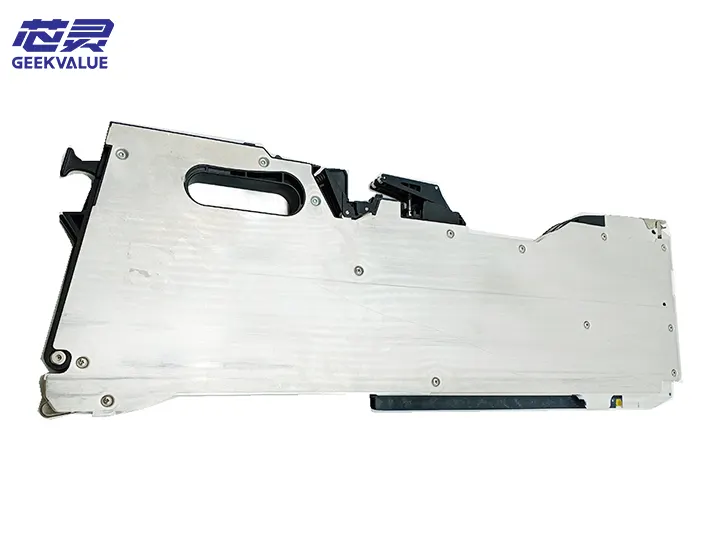

ASM E by feederiyaha goobta 2x8mm 00141569

ASM E BY SIPLACE SMT mashiinka 2 × 8mm quudiyaha (qaabka: 00141569) waa qalab quudin heer sare ah oo loogu talagalay SMT (teknoolajiyada korka sare) ee khadadka wax soo saarka, oo ku habboon 8mm cajalado labajibbaaran (2 × 8mm). Quudiyehu waxa uu qaataa gudbinta farsamaysan ee horumarsan iyo tignoolajiyada dareema si loo hubiyo in qayb ka mid ah ay degan tahay oo hufan, oo ku haboon baahida meelaynta qaybaha elektiroonigga ah ee xawaaraha sare leh iyo saxda ah.

2. Faa'iidooyinka alaabta

Naqshadaynta cajaladda laba-geesoodka ah: waxay taageertaa quudinta isku mar ee cajaladaha 2 × 8mm si loo hagaajiyo waxtarka meelaynta.

Quudinta saxda ah ee saxda ah: waxay qabataa gudbinta qalabka saxda ah, iyo qaladka talaabada quudinta waxaa lagu xakameynayaa ± 0.03mm gudahood.

Nidaamka dareenka garaadka: dareemayaasha indhaha/magnetic isku dhafan, la socodka wakhtiga dhabta ah ee heerka cajaladda, yaraynta khatarta alaabta yaraanta ama saxmada.

Naqshad isbeddel shay oo degdeg ah: habka bini'aadantinimada lagu hagaajiyo cajaladda, wakhtiga beddelka walxaha waxaa lagu soo koobay wax ka yar 10 ilbiriqsi.

Waafaqid sare: la qabsiga taxanaha SIPLACE X, taxanaha S iyo mashiinada kale ee ASM SMT.

Naqshad nololeed oo dheer: Qaybaha muhiimka ah ayaa laga sameeyay alaabooyinka daawaha u adkaysta, iyo nolosha adeeggu waxay gaari kartaa in ka badan 10 milyan jeer.

Qiimaha dayactirka hooseeya: naqshadeynta moodeelka, beddelka fudud ee qaybaha xirashada.

III. Tilmaamaha farsamada

1. Tilmaamaha qaabdhismeedka makaanikada

Naqshad is haysta: cabbirka 120mm × 60mm × 40mm, oo ku habboon qaabeynta khadka wax soo saarka cufnaanta sare.

Habka quudinta tareen-laba-tareen: waxay hubisaa quudinta isku-dhafan iyo xasilloon ee suunka walxaha laba-geesoodka ah.

Gudbinta qalabka saxda ah: waxay qabataa 1:20 saamiga dhimista stepper motor, iyo quudintu waa mid siman oo bilaa dareen ah.

Aaladaha riixaya ee la hagaajin karo: la qabsiga suunka walxaha ee dhumucyada kala duwan (0.2mm ~ 1.0mm).

2. Tilmaamaha nidaamka elektarooniga ah

Dareemaha Hoolka + Dareemaha sawir-qaadista ee laba-geesood ee ogaanshaha si loo horumariyo isku halaynta.

Korontada 24V DC, naqshada isticmaalka tamarta hoose (≤10W).

Heerka ilaalinta IP54, ka-hortagga boodhka iyo ka-hortagga-static.

Interface isgaarsiinta RS-485 ( moodooyinka qaarkood), waxay taageeraan la socodka fog iyo hagaajinta cabbirka.

4. Mabda'a Shaqada

Gudbinta awoodda: Nidaamka ugu muhiimsan ee kantaroolka mashiinka meelaynta ayaa soo dira calaamadda garaaca wadnaha si uu u wado matoorka stepper gudaha feediyaha si uu u wareego.

Horumarinta suunka agabka: Matoorku waxa uu ku dhex wadaa jiirka quudinta iyada oo la dhex marinayo gear-ga, wareeg kasta oo xagal go'an (sida 7.5°) waxa uu hore u sii riixayaa suunka walxaha hal talaabo (badanaa 4mm).

Ogaanshaha booska:

Dareemka Hall-ka ayaa ogaanaya booska ratchetka si loo hubiyo in walxaha meesha yaal.

Dareemaha sawir-qaadista ayaa ogaanaya booska daloolka suunka walxaha si loo go'aamiyo haddii ay jirto yaraanta alaabta ama macaanka.

Xakamaynta jawaab celinta: Calaamadaha dareemaha ayaa ku soo noqda mashiinka meelaynta si ay u sameeyaan kontorool xiran si loo hubiyo saxnaanta quudinta.

Soo-gaadhista Qaybaha: Marka suunka maaddadu uu jiro, habka diirinta ayaa waxyar kor u qaadaysa filimka daboosha si uu qaybta uga dhigo xaalad la nuugi karo.

5. Hawlaha asaasiga ah

Quudinta laba-kanaal ee isku-dhafka ah: Laba suun oo 8mm ah ayaa la bixiyaa isku mar si loo hagaajiyo waxtarka meelaynta.

Sixitaan toos ah oo toos ah: Soo ogow leexashada quudinta oo si toos ah u hagaaji si aad u yarayso heerka tuurista.

Digniinta gabaabsiga agabka: Marka 5 ilaa 10 qaybood ay kaga hadheen suunka, alaarmiga ayaa la soo saarayaa si loogu dhiirigaliyo hawlwadeenku inuu beddelo alaabta.

Kahortagga walxaha ku dheggan: Si toos ah u xidh marka suunka walxaha aan caadiga ahayn (sida maroojin, jebin) la ogaado.

Duubista xogta: Waxay kaydisaa xogta hawlgalka sida wakhtiyada quudinta iyo diiwaanada digniinta si loo baaro iyo baafinta fudud.

VI. Doorka khadka wax soo saarka ee SMT

Hagaajinta waxtarka wax-soo-saarka: Naqshadaynta laba-suunka waxay yaraynaysaa inta jeer ee isbeddelka walxaha waxayna ku habboon tahay wax soo saarka ballaaran.

Hubi saxnaanta fuulitaanka: Quudinta saxda ah ee saxda ah waxay hubisaa booska saxda ah ee qaybta waxayna yaraynaysaa halista balastarka.

Iska yaree wakhtiga dhimista: Nidaamka ogaanshaha caqliga ayaa horay uga digaya khaladaadka wuxuuna yareeyaa carqaladaynta khadka wax soo saarka.

La jaanqaadi kara qaybo kala duwan: Ku habboon qaybaha kala duwan ee SMD sida iska caabiyeyaasha, capacitors, iyo ICs.

VII. Macluumaadka khaladka guud iyo hababka daawaynta

Koodhka qaladka Sharaxaada khaladka ah ee sababa suurtagalka ah ee Xalka

E101 Wakhtiga quudinta

2. Matoorka oo xumaada

3. Dareemaha oo xumaada 1. Hubi dariiqa cajaladda alaabta

2. Tijaabi tamarta korontada

3. Nadiifi ama beddel dareenka

E102 Alaarmiga gabaabsiga agabka 1. Cajaladda alaabta waa la isticmaalay

2. Dareen-xumada

3. Faragelinta ishaarada 1. Beddel cajalad cusub

2. Hagaaji dareenka dareenka

3. Hubi siliga gaashaanka

E103 Quudinta agabku meesha kuma taal 1. Qalad dejinta tillaabada

2. Iska caabinta makaanikada ayaa aad u weyn

3. Danabku wuu hooseeyaa 1. Hubi xuduudaha barnaamijka

2. Saliid xadiidka haga

3. Hubi tamarta 24V

E104 Sensor failure 1. Wasakhda dareemayaasha

2. Waxyeelada guddiga wareegga

3. Xidhiidhiyaha dabacsan 1. Nadiifi daaqadda dareenka

2. Hubi PCB

3. Dib ugu xidh khadka signalka

E105 Cajalado laba-geesood ah lama wada xidhiidhin

2. Suunka walxaha aan sinnayn

3. Matoor aan caadi ahayn 1. Beddel marshadaha

2. Hagaaji xiisadda suunka alaabta

3. Hubi darawalka mootada

VIII. Hababka dayactirka

1. Dayactirka maalinlaha ah

Nadiifinta: Dusha quudiyaha ku tirtir maro aan boodh lahayn + aalkolo maalin kasta, isticmaalna qoriga hawo si aad uga saarto boodhka gudaha (cadaadiska ≤ 0.3MPa).

Saliid: Codso dufan gaar ah (sida Kluber Isoflex NBU15) tareennada hagaha iyo qaybaha qalabka toddobaad kasta.

Hubi xidhayaasha: Hubi in dhammaan furayaasha iyo xidhidhiyayaashu aanay furfurnayn.

2. Dayactir joogto ah (3dii biloodba ama 5 milyan oo quudin)

Burburinta iyo nadiifinta: Ka saar siigada gudaha oo hubi xidhashada giraanta iyo ratchets.

Beddel qaybaha xidhashada: sida roodhida quudinta, ilaha cadaadiska, iwm.

Dareemida cabbirka: Isticmaal suunka walxaha caadiga ah si aad u tijaabiso in jawaabta dareemaha ay tahay mid caadi ah.

Ogaanshaha mootada: Cabbir hadda (qiimaha caadiga ah 0.5 ~ 1.2A) oo hubi xidhashada burushka kaarboonka.

IX. Gabagabo

ASM E BY SIPLACE 2 × 8mm feederiyaha (00141569) wuxuu noqday xal wax ku ool ah oo loogu talagalay khadadka wax soo saarka SMT oo leh naqshadeeda laba-suunka ah, quudinta saxda ah ee saxda ah iyo ogaanshaha garashada. Isticmaalka saxda ah iyo dayactirka joogtada ah waxay si weyn u kordhin kartaa nolosheeda waxayna yareyn kartaa wakhtiga dhimista. Markaad la kulanto cillado adag, waxaa lagu talinayaa in lala xiriiro kooxdayada farsamada si aan uga fogaano is-difaacida iyo dhaawaca labaad.
