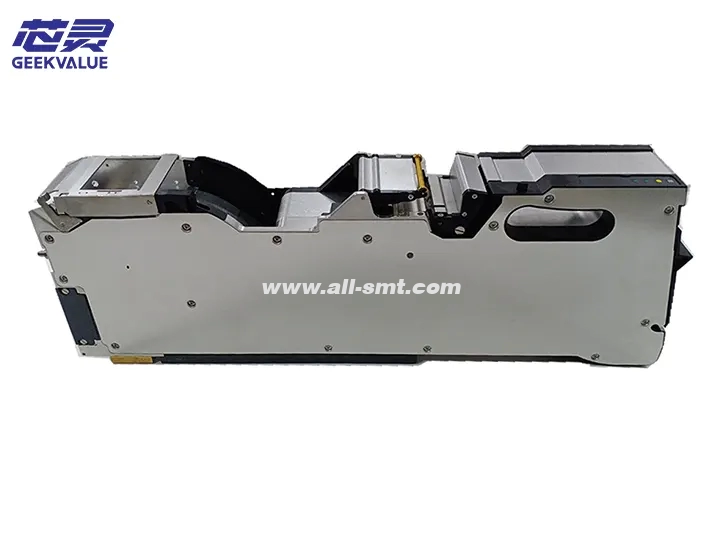

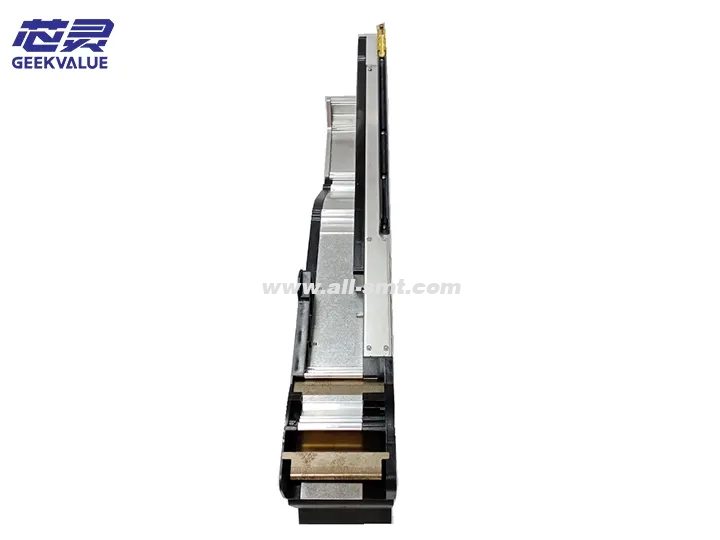

Suap ASM dengan sensor 72mm 00141397

1. Gambaran Keseluruhan Produk dan Spesifikasi Teknikal

1.1 Parameter Asas

Model: 00141397

Jenis: Penyuap Elektrik dengan Penderia

Lebar Jalur Berkenaan: 72mm (Serasi dengan 68-72mm)

Padang Suapan: 4/8/12/16/20/24mm Boleh Diprogram

Ketinggian Komponen Maksimum: 15mm

Julat Ketebalan Jalur: 0.3-2.0mm

Dimensi: 320mm×120mm×95mm

Berat: 3.5kg

Hayat Perkhidmatan: ≥30 juta kitaran pemakanan

Tahap Perlindungan: IP54

1.2 Parameter Elektrik

Voltan Kerja: 24VDC±10%

Penggunaan Kuasa: 25W dalam Mod Biasa, 50W dalam Mod Puncak

Antara Muka Komunikasi: CAN Bus (Serasi dengan RS-485)

Jenis Penderia: Penderia Optik Resolusi Tinggi + Penderia Dewan

Masa Respons: <2ms

1.3 Model Berkenaan

Siri SIPLACE X (X4i, X4s)

Siri SIPLACE TX

Siri SIPLACE SX

Siri SIPLACE D (pendakap penyesuai diperlukan)

II. Struktur mekanikal dan prinsip kerja

2.1 Komponen mekanikal teras

Sistem pemacu:

Motor pelangkah tork tinggi (sudut langkah 1.8°)

Kotak gear planet ketepatan (nisbah pengurangan 20:1)

Mekanisme suapan dwi cam

Sistem panduan:

Rel panduan dwi linear bertetulang (lebar boleh laras)

Sendal tahan haus bersalut seramik

Peranti menekan bersegmen (8 titik tekanan)

Sistem penderia:

Penderia utama: Penderia optik CMOS 5 juta piksel

Penderia tambahan: Tatasusunan penderia Dewan Berbeza

Sistem anti-gangguan cahaya ambien

Sistem pengendalian pita:

Peranti pelucutan automatik (daya boleh laras)

Panduan pengumpulan pita sisa

Mekanisme anti-lantunan

2.2 Prinsip kerja

Penghantaran kuasa:

Pengawal menghantar isyarat nadi kepada pemandu motor stepper

Kotak gear memacu sesondol suapan

Kedudukan yang tepat:

Sensor optik utama membaca lubang kedudukan tali pinggang bahan

Penderia dewan mengesahkan kedudukan mekanikal

Sistem kawalan gelung tertutup pelarasan masa nyata

Pemantauan status:

Pengesanan kuantiti baki tali pinggang bahan (10 amaran komponen lebih awal)

Pemeriksaan kewujudan komponen

Pemantauan daya suapan

Interaksi data:

Kiraan bahan atas masa nyata

Simpan 1000 rekod penggera terkini

Menyokong diagnosis jauh

III. Ciri prestasi dan kelebihan teknikal

3.1 Penunjuk prestasi teras

Ketepatan suapan: ±0.03mm (@23±1℃)

Kelajuan penyusuan maksimum: 35 kali/minit (langkah 24mm)

Kapasiti beban: menyokong dulang 5kg

Kestabilan suhu: ±0.01mm/℃

Ulang ketepatan kedudukan: ±0.02mm (3σ)

3.2 Sorotan teknologi inovatif

Kawalan pemakanan pintar:

Algoritma pembelajaran adaptif (menghafal ciri bahan yang berbeza)

Pampasan automatik untuk haus mekanikal

Sistem sensor berbilang:

Mekanisme pengesanan lewah tiga kali ganda (optik + magnetik + mekanikal)

Reka bentuk saluran optik anti-pencemaran

Reka bentuk modular:

Modul suapan pelepasan cepat (masa penggantian <2 minit)

Modul sensor boleh diganti bebas

Pengoptimuman kecekapan tenaga

Peraturan kuasa dinamik

Penggunaan kuasa siap sedia <1W

IV. Senario aplikasi dan nilai barisan pengeluaran

4.1 Komponen aplikasi biasa

Kapasitor elektrolitik bersaiz besar (diameter ≥18mm)

Modul kuasa (IGBT, MOSFET, dll.)

Penyambung besar

Komponen pengubah/aruh

Modul pelesapan haba

4.2 Nilai talian pengeluaran

Jaminan ketepatan tinggi:

Memenuhi piawaian Gred-1 elektronik automotif

Menyokong semua saiz komponen melebihi 01005

Peningkatan kecekapan:

Masa penggantian <15 saat

Amaran awal pintar mengurangkan masa henti yang tidak dirancang

Pengurusan pintar:

Pengumpulan data kebolehkesanan komponen

Sokongan penyelenggaraan ramalan

Pengoptimuman kos:

Penjimatan tenaga 40% berbanding penyuap pneumatik

Selang penyelenggaraan dilanjutkan sebanyak 3 kali

V. Panduan pemasangan dan pengendalian

5.1 Proses pemasangan

Pemasangan mekanikal:

Jajarkan alur panduan stesen penyuap mesin penempatan

Tolak ia ke dalam kedudukan mengunci automatik (lampu penunjuk hijau menyala)

Sambungan elektrik:

Sambungkan bekalan kuasa 24VDC (beri perhatian kepada kekutuban)

Masukkan kabel komunikasi bas CAN

Pengenalan sistem:

Mesin peletakan secara automatik mengenal pasti jenis penyuap

Tetapkan nombor stesen dan parameter beban

5.2 Titik operasi

Pemuatan pita:

Buka penutup yang menekan (tekan butang biru pada kedua-dua belah)

Pastikan pita memasuki alur panduan dengan lurus

Tetapkan lebar pita yang betul (petunjuk skala)

2 Tetapan parameter:

ular sawa

# Contoh tetapan parameter biasa

{

"feed_pitch": 16, # Suapan padang (mm)

"peel_force": 3, # Daya pengelupasan (N)

"sensitiviti": 85, # Kepekaan sensor (%)

"pre_alarm": 10, # Bilangan amaran awal

"speed_profile": 2 # Mod profil kelajuan

}

Proses penentukuran:

Lakukan penentukuran automatik (pita penentukuran standard diperlukan)

Sahkan 3 kedudukan suapan pertama secara manual

Simpan parameter penentukuran

VI. Sistem penyelenggaraan

6.1 Penyelenggaraan harian

Pembersihan dan penyelenggaraan:

Vakum kawasan panduan setiap hari

Bersihkan tetingkap sensor dengan IPA setiap minggu (kepekatan 99.7%)

Pengurusan pelinciran:

Pelincir selepas setiap 500,000 penyusuan:

Panduan linear: Kluber ISOFLEX NBU15

Set gear: Molykote PG-65

6.2 Penyelenggaraan tetap (suku tahunan)

Pemeriksaan menyeluruh:

Ukur kehausan rel (kelegaan maksimum yang dibenarkan 0.05mm)

Uji arus motor (nilai undian 1.2A±10%)

Penyelenggaraan yang mendalam:

Gantikan sesendal yang haus (jika longgar >0.1mm)

Kalibrasi kedudukan rujukan sensor

Pengesahan prestasi:

Gunakan pita ujian standard

Ukur ralat kumulatif selepas 100 suapan berterusan

VII. Diagnosis dan rawatan kesalahan biasa

7.1 Analisis kod kesalahan

Penerangan Kod Kemungkinan punca Penyelesaian

E721 Tamat masa penyusuan 1. Kesesakan mekanikal

2. Kegagalan motor 1. Periksa laluan pita

2. Uji belitan motor

E722 Keabnormalan sensor 1. Pencemaran

2. Kegagalan pendawaian 1. Bersihkan sensor

2. Periksa penyambung

E723 Gangguan komunikasi 1. Kerosakan kabel

2. Pengoksidaan antara muka 1. Gantikan kabel komunikasi

2. Proses kenalan

E724 Sisihan kedudukan terlalu besar 1. Ralat parameter

2. Haus mekanikal 1. Ukur semula

2. Periksa set gear

Amaran suhu E725 1. Terlalu panas persekitaran

2. Pelesapan haba yang lemah 1. Memperbaiki pengudaraan

2. Periksa kipas

7.2 Penggantian komponen utama

Penggantian modul suapan:

Tanggalkan 4 skru T8

Putuskan sambungan penyambung motor

Berhati-hati untuk mengekalkan kedudukan penentukuran

Penggantian modul sensor:

Gunakan alat anti statik

Lakukan penentukuran optik selepas penggantian

Sahkan penjajaran penderia Hall

VIII. Evolusi teknologi dan cadangan penambahbaikan

8.1 Lelaran versi

Gen1 (2015): Penyumpan asas 72mm

Gen2 (2018): Tambahkan sistem penderiaan pintar

Gen3 (2021): Model semasa (versi bas CAN)

8.2 Cadangan pengoptimuman

Pengoptimuman parameter:

Wujudkan templat parameter untuk jalur bahan yang berbeza

Dayakan fungsi pembelajaran adaptif

Strategi alat ganti:

Komponen utama standard:

Set peralatan makan (P/N: 00141398)

Modul sensor (P/N: 00141399)

Pilihan naik taraf:

Versi resolusi tinggi (ketepatan 5μm)

Model suhu tinggi (menyokong persekitaran 85 ℃)

IX. Perbandingan dengan spesifikasi penyuap lain

Parameter 72mm feeder 00141397 52mm feeder 32mm mechanical feeder

Lebar jalur bahan maksimum 72mm 52mm 32mm

Ketepatan suapan ±0.03mm ±0.05mm ±0.1mm

Fungsi penderiaan Sistem berbilang penderia Penderia asas Tiada

Ketinggian komponen maksimum 15mm 10mm 8mm

Antara muka komunikasi CAN bas RS-485 Tiada

X. Ringkasan dan Tinjauan

Penyuap sensor ASM 72mm 00141397 mewakili tahap tertinggi teknologi penyusuan komponen bersaiz besar semasa. Nilai terasnya terletak pada:

Keupayaan pemprosesan saiz ultra-besar: mengisi jurang teknikal suapan pita 50-100mm

Kebolehpercayaan gred tentera: MTBF＞50,000 jam

Tahap kecerdasan tinggi: menyediakan antara muka data lengkap untuk Industri 4.0

Hala tuju pembangunan masa hadapan:

Kedudukan bantuan visual AI bersepadu

Bekalan kuasa dan komunikasi tanpa wayar

Penggunaan bahan penyembuhan diri

Cadangan amalan terbaik:

Wujudkan pelan penyelenggaraan pencegahan

Sandarkan tetapan parameter secara kerap

Mengekalkan 15% lebihan alat ganti

Peralatan ini amat sesuai untuk:

Pembuatan elektronik automotif tenaga baharu

Pengeluaran modul kuasa industri

Pembungkusan LED berkuasa tinggi

Perhimpunan elektronik aeroangkasa

Melalui penggunaan piawai dan penyelenggaraan saintifik, penyuap ini boleh memastikan 7×24 jam operasi berterusan dan stabil, menyediakan penyelesaian penyusuan komponen ultra-besar yang boleh dipercayai untuk pembuatan elektronik mewah.
