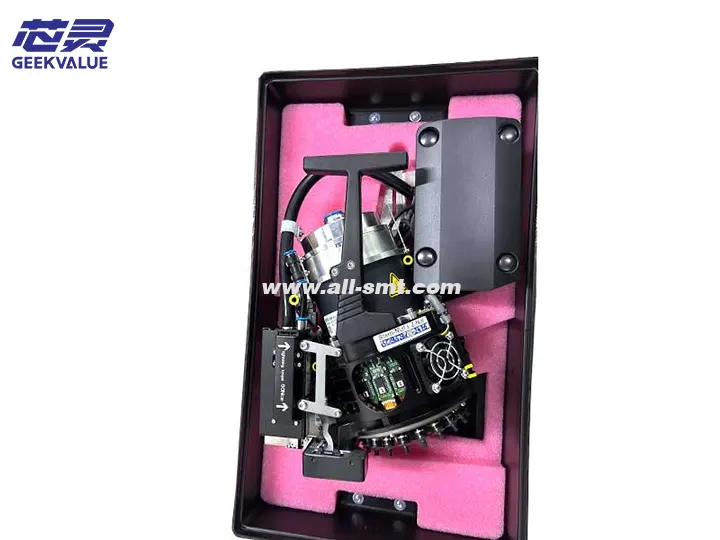

एएसएम प्लेसमेण्ट् हेड इलेक्ट्रॉनिक्स निर्माण उद्योगे एसएमटी प्लेसमेण्ट् मशीनस्य मूलघटकः अस्ति । निम्नलिखितः व्यापकः परिचयः अस्ति ।
प्लेसमेण्ट् हेड प्रकाराः, विनिर्देशाः, मॉडल् च
CP20P2 प्लेसमेण्ट् हेड: 0201 मेट्रिकतः 8.2x8.2mm पर्यन्तं तथा 4mm ऊर्ध्वतां यावत् घटकान् सम्भालितुं शक्नोति, यत् उत्पादस्य 60% अधिकं भागं कवरं कर्तुं शक्नोति। इदं दबावस्थापनं स्वीकुर्वति, स्वयमेव भागानां मोटाई, स्थापनस्य ऊर्ध्वतां च ज्ञातुं शक्नोति, तथा च स्वयमेव PCB इत्यस्य विवर्तनस्य क्षतिपूर्तिं कर्तुं शक्नोति
CPP placement head: 01005 तः 50x40mm पर्यन्तं तथा 15.5mm ऊर्ध्वतायाः अन्तः भागान् सम्भालितुं शक्नोति। अस्य लचीलाः स्थापनविधिः अस्ति, तथा च 27x27mm अन्तः भागानां कृते संग्रहस्थापनविधिः, बृहत्तरभागानाम् कृते च पिकअपस्थापनविधिः च उपयुज्यते ।
TH/VHFTH प्लेसमेण्ट् हेड: बृहत् आकारस्य/भारस्य भागानां संचालनाय उपयुज्यते, तथा च 200x125x50mm इत्यस्य घटकान् सम्भालितुं शक्नोति तथा च 300g पर्यन्तं वजनं धारयितुं शक्नोति।
सिद्धान्त
एएसएम-शिरः घटकान् अवशोषयितुं वैक्यूम-शोषण-सिद्धान्तस्य उपयोगं करोति तथा च घटकान् सर्किट्-बोर्डस्य निर्दिष्टस्थाने सटीकरूपेण माउण्ट् कर्तुं सटीक-यान्त्रिक-संचरण-स्थापन-प्रणाल्याः उपयोगं करोति अस्य दृश्यप्रणाली घटकेषु परिपथफलकेषु च चिह्नबिन्दुषु पहिचानं कृत्वा स्थानं स्थापयति येन माउण्टिङ्ग् सटीकता सुनिश्चिता भवति । तस्मिन् एव काले नोजलस्य दाबं, वेगं, आघातं च नियन्त्र्य विभिन्नप्रकारस्य, आकारस्य च घटकानां माउण्टिङ्ग् आवश्यकतानां अनुकूलतां प्राप्तुं शक्नोति
लाभाः
उच्च-सटीकता-माउण्टिङ्ग्: उन्नत-दृश्य-स्थापन-प्रौद्योगिक्याः सटीक-यान्त्रिक-संरचनायाः च उपयोगेन उच्च-सटीक-घटक-माउण्टिङ्ग् प्राप्तुं शक्यते, यत् 25μm @ 3 सिग्मा-सटीकताम् प्राप्तुं शक्नोति
विस्तृत घटक अनुकूलनक्षमता: विभिन्नप्रकारस्य माउण्टिंग हेडः लघु 01005 घटकात् बृहत् 200x125mm घटकपर्यन्तं माउण्टिंग आवश्यकतां पूरयितुं शक्नुवन्ति।
कुशलं उत्पादनम् : उदाहरणार्थं SIPLACE X श्रृङ्खलायाः माउण्टिङ्ग् गतिः 200,000CPH पर्यन्तं भवति, यत् उत्पादनदक्षतां सुधारयितुं शक्नोति ।
बुद्धिमान् कार्यम् : अस्मिन् स्वयमेव भागस्य मोटाई, माउण्टिङ्ग् ऊर्ध्वता इत्यादीनां कार्याणि सन्ति, तथा च स्वयमेव PCB वार्पिंग् इत्यस्य क्षतिपूर्तिं कर्तुं, मैनुअल् हस्तक्षेपं न्यूनीकर्तुं, माउण्टिङ्ग् गुणवत्तां च सुधारयितुं च शक्नोति
कार्य एवं कार्य
सामग्री-उत्कर्षण-कार्यम् : वैक्यूम-नोजलद्वारा घटकान् उद्धृत्य फीडरतः आवश्यकान् घटकान् सटीकरूपेण उद्धृत्य।
स्थितिनिर्धारणकार्यम् : दृश्यप्रणाल्याः यांत्रिकस्थापनप्रणाल्याः च साहाय्येन परिपथफलके घटकानां माउण्टिङ्गस्थानं सटीकरूपेण निर्धारयन्तु।
माउण्टिङ्ग् कार्यम् : निर्धारितमापदण्डानां प्रक्रियाणां च अनुसारं सर्किटबोर्डस्य पैड्स् इत्यत्र चूषितघटकाः सटीकरूपेण माउण्ट् कुर्वन्तु।
अन्वेषणकार्यम् : केचन माउण्टिङ्ग् हेड्स् घटकसंवेदकैः सुसज्जिताः भवन्ति, ये ज्ञापयितुं शक्नुवन्ति यत् भागाः पिकिंग् इत्यस्मात् पूर्वं/पश्चात् तथा च माउण्टिङ्ग् इत्यस्मात् पूर्वं/पश्चात् उद्धृत्य स्थापिताः सन्ति वा इति, तथा च समये असामान्यस्थितीनां ज्ञापनं कर्तुं शक्नुवन्ति
गुणाः
उच्चलचीलता : विभिन्नानां उत्पादानाम् उत्पादनस्य अनुकूलतायै उत्पादनस्य आवश्यकतानुसारं विभिन्नप्रकारस्य माउण्टिङ्ग् हेड्स् शीघ्रं प्रतिस्थापयितुं शक्यते।
दृढविश्वसनीयता : कठोरविन्यासस्य परीक्षणस्य च अनन्तरं अस्य उच्चस्थिरता विश्वसनीयता च भवति तथा च दीर्घकालं यावत् स्थिररूपेण कार्यं कर्तुं शक्नोति ।
सुलभं अनुरक्षणम् : संरचना विच्छेदनं, संयोजनं च सुलभं भवति, यत् दैनिकसफाई, अनुरक्षणं, मरम्मतं च कर्तुं सुविधाजनकं भवति
सामान्यदोषसन्देशाः
2279RV: नोजल-उद्घाटनस्य वैक्यूम-मूल्यं अत्यधिकं भवति, तथा च यदा प्लेसमेण्ट्-शिरः सन्दर्भ-धावनं करोति तदा त्रुटिः भवति ।
२२९५: Z अक्षस्य अधः प्रकाशबाधः स्थापनसमये प्रतिक्रियां न ददाति । सम्भाव्यकारणानि सन्ति- नोजलसमस्याः, आस्तीनस्य चलवलयः अत्यन्तं मन्दं गच्छति, Z अक्षस्य अधः प्रकाशबाधा विफलः भवति, बाह्यप्रकाशस्य हस्तक्षेपः इत्यादयः
२२९७: परित्यक्तः स्टेपरमोटरः विफलः भवति । कारणानि सन्ति यत् प्लन्जरः अतीव मन्दं गच्छति, प्लन्जरस्य स्लॉट् दूषितः भवति, परित्यक्तः मोटरः विफलः भवति, अथवा हेड बोर्डः विफलः भवति
२२९९: शून्यं न प्रमेयते । स्यात् यत् गैन्ट्री-इत्यत्र संपीडितः वायुः न प्रदत्तः, सिलिकोन-नलिकां लीकं भवति अथवा अनुचितरूपेण स्थापितं भवति, अथवा वैक्यूम-कार्ड/वैक्यूम-जनरेटर् विफलः भवति
२३०१: वायुप्रहारः न प्रमेयते । कारणानि भवितुमर्हन्ति यत् वितरणफलकं प्रति गच्छन्ती सिलिकॉननली लीकं भवति अथवा बहिः आकृष्यते, वितरणफलकं विफलं भवति, सर्पिलकपाटः विफलः भवति इत्यादयः।
अनुरक्षणविधयः
दैनिकं अनुरक्षणम् : दैनिकसञ्चालनात् पूर्वं पश्चात् च पैचहेडं स्वच्छं कुर्वन्तु, धूलं प्रवाहावशेषं च निष्कासयन्तु, नोजलं अवरुद्धं वा इति पश्यन्तु, वायुमार्गस्य दाबः स्थिरः अस्ति वा इति मार्गदर्शकरेल, पेच इत्यादिषु चलभागेषु पृष्ठीयस्नेहं प्रयोजयन्तु, तथा च संचरणतन्त्रे असामान्यः शब्दः वा जामः वा नास्ति इति पुष्टिं कुर्वन्तु; पावर ऑन करणस्य अनन्तरं patch head origin reset तथा visual system self-check करणीयम्।
मासिकं अनुरक्षणम् : वैक्यूम जनरेटरं तथा सोलेनोइड् वाल्वं विच्छेदनं स्वच्छं च कुर्वन्तु, सीलिंग रिंगस्य वृद्धत्वस्य डिग्रीं पश्यन्तु; नोजलस्य वसन्तलोचनस्य तथा वैक्यूमशोषणबलस्य परीक्षणं कुर्वन्तु; विद्युत्तारं संकेतरेखान्तरफलकं च कठिनं कुर्वन्तु, तथा च परिपथफलकस्य असामान्यतापनं वा आक्सीकरणं वा अस्ति वा इति ज्ञातुं शक्नुवन्ति ।
त्रैमासिकं अनुरक्षणम् : CPK परीक्षणस्य माध्यमेन प्लेसमेण्ट् स्थितिपुनरावृत्तिक्षमतायाः सत्यापनम्, यांत्रिकविचलनस्य क्षतिपूर्तिं कर्तुं MAPPING सुधारणसाधनस्य उपयोगः; सिलिण्डरस्य अन्तः तैलं स्वच्छं कुर्वन्तु तथा च फ़िल्टरं कुर्वन्तु, गैस सर्किट सील् तथा वृद्धावस्थायाः वायुपाइपं प्रतिस्थापयन्तु; नियन्त्रणकार्यक्रमस्य उन्नयनं कुर्वन्तु तथा च दृश्यपरिचयमापदण्डान् पुनः मापनं कुर्वन्तु।
वार्षिकं अनुरक्षणम् : संचरण-गियर-युग्मन-इत्यादीनां कोर-घटकानाम् विच्छेदनं, परिधानस्य जाँचं च, तेषां जीवनचक्रं अतिक्रान्तं बेयरिंग्-मेखलां च प्रतिस्थापयितुं उपकरणस्थापनवेगस्य, क्षेपणस्य दरस्य, ऊर्जायाः उपभोगस्य अन्येषां सूचकानां च व्यापकं निरीक्षणं कुर्वन्ति, आगामिवर्षस्य अनुकूलनयोजनां च निर्मान्ति।
सामान्यदोषसूचना तथा अनुरक्षणविचाराः
पैच हेड विचलनदोषः : दोषघटना अस्ति यत् पैचहेडः पैचप्रक्रियायाः समये पूर्वनिर्धारितस्थानात् विचलितः भवति, यस्य परिणामेण घटकस्थापनस्थानं अशुद्धं भवति सम्भाव्यकारणानि सन्ति पैचहेडस्य यांत्रिकभागानाम्, यथा गाइडरेल्, स्लाइडर् इत्यादीनां धारणम्; पैच हेड पैरामीटर्स् इत्यस्य गलत् सेटिंग्, यथा कोणः, गतिः इत्यादयः; नियन्त्रणप्रणालीविफलता, यस्य परिणामेण पैचहेडस्य अशुद्धस्थापनं भवति । अनुरक्षणविचारः अस्ति यत् यांत्रिकभागाः परीक्ष्य यदि ते धारिताः सन्ति तर्हि समये एव प्रतिस्थापयितुं; पैच हेडस्य कोणं, वेगं, अन्ये च मापदण्डं समायोजयन्तु; यदि नियन्त्रणव्यवस्थायाः दोषः इति शङ्का भवति तर्हि व्यावसायिकनिरीक्षणस्य आवश्यकता भवति, आवश्यकतानुसारं नियन्त्रणव्यवस्थायाः अद्यतनीकरणं वा मरम्मतं वा भवति ।
नोजल अवरोधविफलता : दोषघटना अस्ति यत् नोजल सामान्यतया घटकं अवशोषयितुं न शक्नोति, यस्य परिणामेण घटकं स्थापयितुं असमर्थता भवति सम्भाव्यकारणानि सन्ति- नोजल-अवरोधः, धूलः, अशुद्धयः इत्यादयः; नोजलस्य धारणं भवति, यस्य परिणामेण शोषणबलं दुर्बलं भवति; अनुचित नोजल पैरामीटर सेटिंग्स्, यथा चूषणबलं, गतिः इत्यादयः अनुरक्षणविचारः अस्ति यत् नोजलं स्वच्छं कर्तुं स्वच्छं च स्थापयितुं नियमितरूपेण सफाईद्रवस्य उपयोगः करणीयः यदि नोजलं भृशं क्षीणं भवति तर्हि कालान्तरे तस्य प्रतिस्थापनस्य आवश्यकता भवति; घटकस्य प्रकारस्य आकारस्य च अनुसारं नोजलस्य शोषणबलं वेगं च समायोजयन्तु ।
