Macchina da stampa ASM DEK 265

Che cos'è la stampante DEK 265

La stampante DEK 265 è una stampante per pasta saldante completamente automatica ad alte prestazioni lanciata da DEK (ora ASM Assembly Systems). È ampiamente utilizzata nelle linee di produzione SMT (tecnologia a montaggio superficiale) ed è progettata per la stampa ad alta precisione di pasta saldante per PCB (circuiti stampati). È adatta per l'elettronica di consumo, l'elettronica automobilistica, le apparecchiature di comunicazione e altri settori.

Vantaggi principali

Stampa ad alta precisione

Grazie all'adozione di un sistema di allineamento visivo avanzato (come il rilevamento SPI 2D/3D), è possibile ottenere una precisione di stampa di ±15μm, soddisfacendo le esigenze di componenti sottili come 01005 e BGA con passo 0,3 mm.

Elevata efficienza produttiva

Stampa ad alta velocità (fino a 300 mm/s) e cambio linea rapido (con supporto per la commutazione automatica del programma) per migliorare la UPH (capacità produttiva oraria unitaria) della linea di produzione.

Forte stabilità

Sistema di controllo a circuito chiuso e tecnologia di regolazione della pressione in tempo reale per garantire la coerenza di stampa.

Alta flessibilità

Supporta una varietà di requisiti di processo (pasta saldante, colla, colla rossa, ecc.) e diverse dimensioni di PCB (fino a 510×460 mm).

Facile da usare

L'interfaccia HMI umanizzata (come il software operativo basato su Windows) supporta il monitoraggio remoto e l'analisi dei dati.

Principio di funzionamento della stampa ASM DEK

Posizionamento del substrato

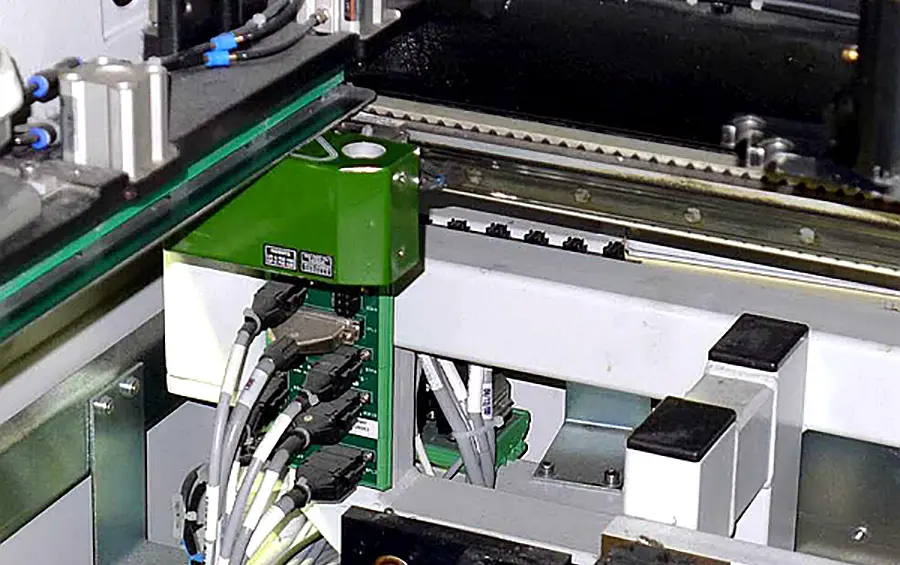

Il PCB entra nella posizione di stampa tramite il percorso del trasportatore, viene fissato dal meccanismo di serraggio e il sistema visivo (telecamera CCD) identifica l'allineamento del punto di marcatura.

Incollaggio di maglie in acciaio

La rete in acciaio e il PCB vengono uniti tramite adsorbimento sotto vuoto o serraggio meccanico per garantire che non vi siano spazi vuoti.

Stampa con pasta saldante

Il raschietto (in metallo o in poliuretano) spinge la pasta saldante a una pressione e angolazione definite e la stampa attraverso l'apertura della maglia di acciaio fino al pad del PCB.

Sformatura e rilevamento

La rete in acciaio è separata dal PCB (la velocità di sformatura è regolabile) e alcuni modelli sono dotati di funzione di rilevamento della pasta saldante 3D.

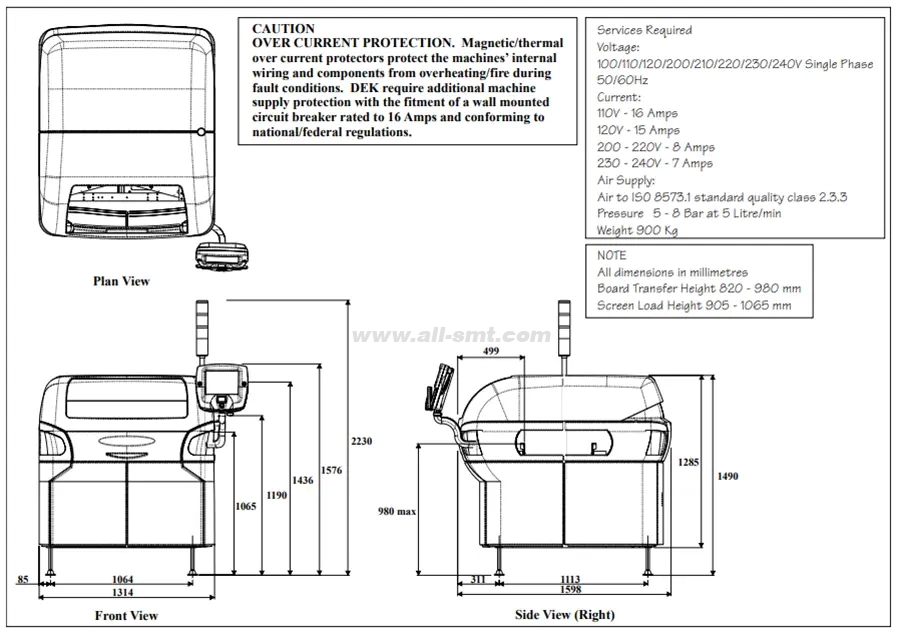

Specifiche principali della macchina da stampa DEK

Parametri dell'articolo

Dimensione massima del PCB 510×460 mm

Precisione di stampa ±15μm (Cpk≥1,0)

Velocità di stampa 50-300 mm/s (regolabile)

Pressione raschiatore 5-20 kg (programmabile)

Supporto spessore stencil 0,1-0,3 mm

Requisiti di alimentazione 220 V CA/50-60 Hz, 1,5 kW

Pressione della sorgente d'aria 0,5-0,7 MPa

Caratteristiche principali

Sistema di raschiatura intelligente

Pressione, velocità e angolo possono essere controllati programmabilmente per adattarsi alle diverse caratteristiche della pasta saldante.

Funzione di pulizia avanzata

Pulizia con rete in acciaio multimodale, ad esempio a secco, a umido, ad assorbimento tramite aspirazione, ecc. per ridurre i residui.

Design modulare

Facile da manutenere e aggiornare (ad esempio, il modulo scraper e il modulo telecamera possono essere sostituiti rapidamente).

Tracciabilità dei dati

Supporta l'aggancio del sistema MES per registrare i parametri di stampa e i dati sulla qualità.

Guasti comuni e idee per la manutenzione della macchina da stampa DEK

1. Deviazione di stampa

Possibili motivi:

Errore nel riconoscimento del punto di marcatura (inquinamento o luce insufficiente).

Il posizionamento dello stencil o del PCB non è saldo.

Passaggi per la soluzione:

Pulire il punto di riferimento e regolare la sorgente luminosa della fotocamera.

Controllare se la pressione dell'aria del meccanismo di serraggio è normale.

2. Punta di trazione della pasta saldante/saldatura insufficiente

Possibili motivi:

La velocità di sformatura è troppo elevata oppure la tensione della maglia di acciaio è insufficiente.

La pressione del raschiatore non è uniforme oppure la temperatura della pasta saldante non è sufficiente.

Passaggi per la soluzione:

Ridurre la velocità di sformatura (consigliata 0,1-0,5 mm/s).

Calibrare il livello del raschiatore e controllare la viscosità della pasta saldante.

3. Blocco dello stencil

Possibili motivi:

La pasta saldante è secca o la frequenza della pulizia non è sufficiente.

Passaggi per la soluzione:

Aumentare la frequenza della pulizia con pulizia a umido (una volta ogni 5-10 stampe).

Sostituire la pasta saldante con una più fluida.

4. Allarme macchina (guasto pressione aria/servo)

Possibili cause:

Perdita d'aria o surriscaldamento del servoazionamento.

Passaggi per la soluzione:

Controllare che la pressione della fonte d'aria sia stabile.

Pulire la ventola di raffreddamento del servomotore.

Raccomandazioni per la manutenzione della macchina da stampa ASM DEK

Manutenzione giornaliera

Pulire i residui di pasta saldante sulla pista, sulla rete di acciaio e sul raschietto.

Controllare il manometro dell'aria e il filtro.

Manutenzione periodica

Lubrificare la guida lineare e la vite di comando ogni mese.

Calibrare il sistema visivo e il sensore di pressione del raschiatore.

DEK 265 è diventato il cuore della linea di produzione SMT grazie alla sua elevata precisione, stabilità e funzioni intelligenti. Grazie al funzionamento standardizzato e alla manutenzione preventiva, il tasso di guasto può essere significativamente ridotto e la resa di stampa migliorata. Per guasti complessi, si consiglia di contattarci per la riparazione utilizzando ricambi originali.

Se sono necessari parametri più dettagliati o soluzioni specifiche per problemi specifici, è possibile fornire scenari applicativi specifici per ulteriori analisi.
