asm siemens smt ເລືອກແລະວາງເຄື່ອງ tx1

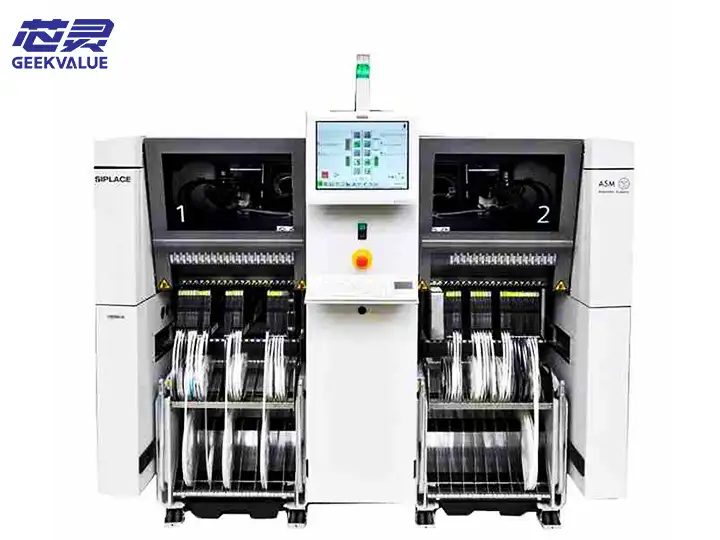

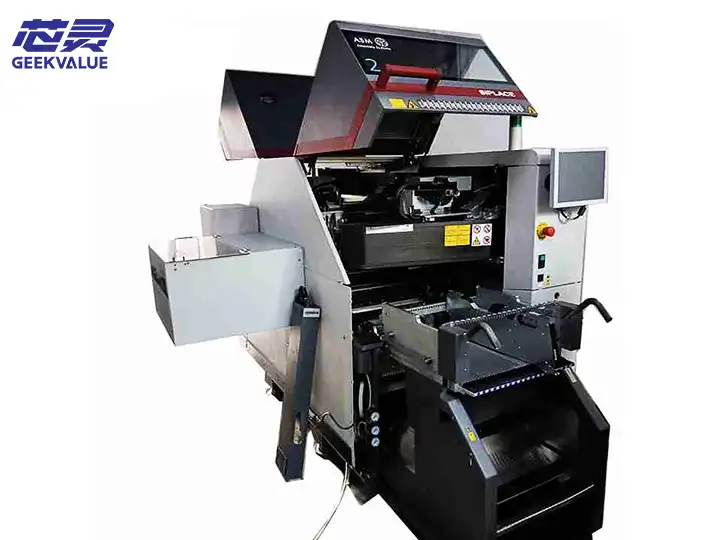

ASM TX1 ເປັນເຄື່ອງຈັດວາງແບບໂມດູນທີ່ມີຄວາມແມ່ນຍໍາສູງທີ່ເປີດຕົວໂດຍ ASM Pacific Technology Co., Ltd., ອອກແບບມາເພື່ອການຜະສົມຜະສານ, ຄວາມຕ້ອງການການຈັດວາງທີ່ມີຄວາມແມ່ນຍໍາສູງໃນການຜະລິດເອເລັກໂຕຣນິກທີ່ທັນສະໄຫມ, ແລະເຫມາະສົມສໍາລັບການຈັດວາງທີ່ເຕັມໄປຈາກອົງປະກອບ 0201 ຈົນເຖິງອົງປະກອບທີ່ມີຮູບຮ່າງພິເສດຂະຫນາດໃຫຍ່.

1.2 ຂໍ້ມູນສະເພາະທາງດ້ານວິຊາການ

ຕົວຊີ້ວັດດ້ານວິຊາການປະເພດພາລາມິເຕີ

ຄວາມຖືກຕ້ອງຂອງການຈັດວາງ ±25μm @3σ (chip) / ±35μm @3σ (QFP)

ຄວາມໄວການຈັດວາງສູງສຸດ 25,000 CPH (ພາຍໃຕ້ເງື່ອນໄຂທີ່ດີທີ່ສຸດ)

ໄລຍະການປະມວນຜົນອົງປະກອບ 0201~150×150mm (L×W)

ຄວາມສູງຂອງອົງປະກອບສູງສຸດ 25mm

ຄວາມອາດສາມາດຂອງ Feeder ເຖິງ 120 8mm Feeder Stations

ຂະໜາດກະດານ 50×50mm ~ 510×460mm (L×W)

ຂະໜາດເຄື່ອງ 1,450×1,350×1,450mm (L×W×H)

ນ້ຳໜັກປະມານ 1,800kg

ຄວາມຕ້ອງການພະລັງງານ 400VAC 3 ເຟດສ 50/60Hz 15kVA

ຄວາມຕ້ອງການອາກາດບີບອັດ 5.5 ~ 6.5bar, ອາກາດສະອາດແລະແຫ້ງ

II. ຫຼັກການເຮັດວຽກ ແລະສະຖາປັດຕະຍະກຳລະບົບ

2.1 ຫຼັກການເຮັດວຽກຫຼັກ

ການຄວບຄຸມການເຄື່ອນໄຫວ:

ມໍເຕີ Linear ຂັບແກນ XY

ການຄວບຄຸມວົງປິດທີ່ມີຄວາມແມ່ນຍໍາສູງ (ຄວາມລະອຽດ 0.1μm)

ລະບົບວິໄສທັດ:

ກ້ອງດ້ານເທິງ: 30MP ກ້ອງທົ່ວໂລກ CMOS

ກ້ອງຫຼັງ: 15MP+ ເລເຊີວັດແທກຄວາມສູງ

ເຕັກ​ໂນ​ໂລ​ຊີ​ໃນ​ການ​ບິນ​ສູນ​ກາງ​

ຂະບວນການຈັດວາງ:

ຂໍ້ຄວາມ

ການຈັດຕໍາແໜ່ງ PCB → ການເລືອກອົງປະກອບ → ການຕັ້ງສູນກາງໃນການບິນ → ການກວດຫາຄວາມສູງ → ການຈັດວາງທີ່ຊັດເຈນ → ການກວດສອບຄຸນນະພາບ

2.2 ໂຄງສ້າງລະບົບ

ລະບົບກົນຈັກ:

ພື້ນຖານທາດເຫຼັກສຽງໂຫວດທັງຫມົດ (ຄ່າສໍາປະສິດການຂະຫຍາຍຕົວຄວາມຮ້ອນ <0.8μm/m℃)

ເສັ້ນໄຍກາກບອນ (ການຫຼຸດຜ່ອນນ້ໍາຫນັກ 30%)

ລະບົບໄຟຟ້າ:

ການຄວບຄຸມ I/O ທີ່ແຈກຢາຍ

ອີເທີເນັດອຸດສາຫະກຳແບບສົດໆ (EtherCAT)

ລະ​ບົບ​ຊອບ​ແວ​:

SIPLACE OS ແມ່ນອີງໃສ່ Windows 10 IoT

ຮອງຮັບ OPC UA ອະນຸສັນຍາການສື່ສານ

III. ຂໍ້ໄດ້ປຽບຫຼັກ ແລະ ນະວັດຕະກໍາດ້ານເຕັກໂນໂລຊີ

3.1 ຄວາມໄດ້ປຽບໃນການແຂ່ງຂັນຂອງຕະຫຼາດ

ການດຸ່ນດ່ຽງລະຫວ່າງຄວາມແມ່ນຍໍາແລະຄວາມໄວ:

ເທັກໂນໂລຍີການຈັດວາງ "SoftTouch" ທີ່ບໍ່ຊ້ໍາກັນຫຼຸດຜ່ອນການຕີຕົວຂອງອົງປະກອບ

ການຄວບຄຸມແກນ Z ແບບໄດນາມິກບັນລຸຄວາມຖືກຕ້ອງຂອງຄວາມສູງ ±5μm

ຄວາມສາມາດໃນການຜະລິດແບບຍືດຫຍຸ່ນ:

ການ​ປ່ຽນ​ສາຍ​ດ່ວນ (ການ​ປ່ຽນ​ຮູບ​ແບບ​ເຄື່ອງ​ເຕັມ <15 ນາ​ທີ​)

ຖາດວັດສະດຸປະສົມແລະ tape reel ໃຊ້ພ້ອມໆກັນ

ລະບົບການປັບອັດສະລິຍະ:

ການປັບ laser ອັດຕະໂນມັດຂອງຕໍາແຫນ່ງ nozzle

ສູດການຊົດເຊີຍອຸນຫະພູມ (± 0.5μm/℃)

3.2 ຈຸດປະດິດສ້າງດ້ານວິຊາການ

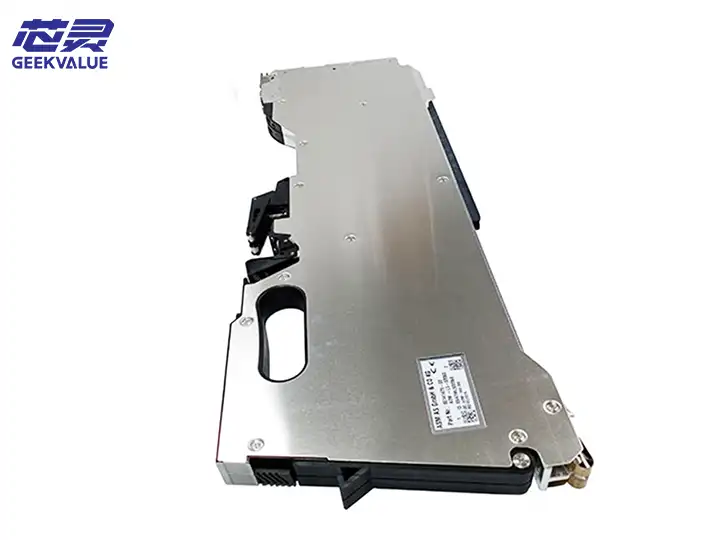

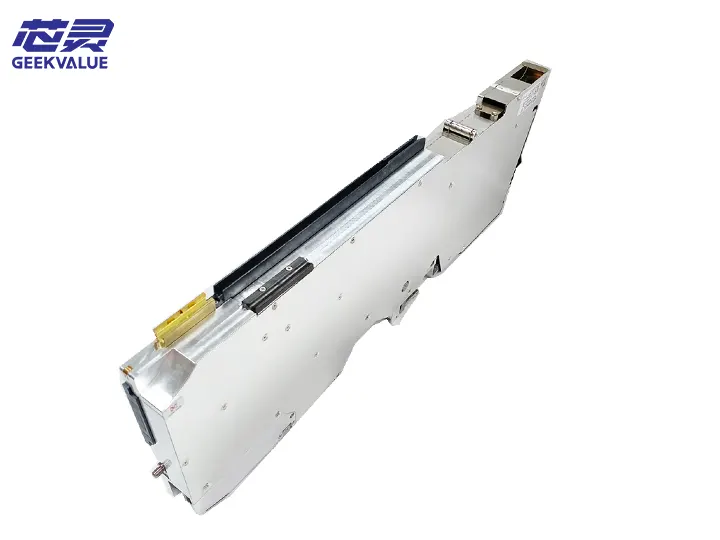

ລະບົບການໃຫ້ອາຫານອັດສະລິຍະ:

ການ​ຕິດ​ຕາມ​ສະ​ຖາ​ນະ​ພາບ​ສຸ​ຂະ​ພາບ Feida​

ການຮັກສາການໃຫ້ອາຫານທີ່ຄາດເດົາ

ການຄວບຄຸມການເຄື່ອນໄຫວຂັ້ນສູງ:

ການວາງແຜນເສັ້ນໂຄ້ງການເຄື່ອນໄຫວຕາມລໍາດັບທີສາມ

ຂັ້ນຕອນການສະກັດກັ້ນການສັ່ນສະເທືອນ

ລະບົບການຮັບປະກັນຄຸນນະພາບ:

ການວິເຄາະທາງສະຖິຕິ SPC ອອນໄລນ໌

ການໂຕ້ຕອບການກວດພົບການວາງ solder 3D

IV. ຄຸນສົມບັດທີ່ເປັນປະໂຫຍດແລະມູນຄ່າຂອງຄໍາຮ້ອງສະຫມັກ

4.1 ໜ້າທີ່ຫຼັກ

ການຈັດວາງຄວາມແມ່ນຍໍາສູງ:

ສະຫນັບສະຫນູນການຈັດວາງອົງປະກອບ 01005

ຄວາມສາມາດໃນການປະມວນຜົນ QFP pitch ລະອຽດ 0.3mm

ການເພີ່ມປະສິດທິພາບອັດສະລິຍະ:

ການເພີ່ມປະສິດທິພາບລໍາດັບການຈັດວາງອັດຕະໂນມັດ

Nozzle ລະບົບກະຈາຍອັດຕະໂນມັດ

ການ​ຕິດ​ຕາມ​ຂະ​ບວນ​ການ​:

ການຕິດຕາມຜົນບັງຄັບໃຊ້ການຈັດວາງເວລາທີ່ແທ້ຈິງ

ການກວດສອບຂົ້ວອົງປະກອບອັດຕະໂນມັດ

4.2 ມູນຄ່າສາຍການຜະລິດ

ການປັບປຸງປະສິດທິພາບ: 20% ໄວກ່ວາລຸ້ນກ່ອນຫນ້າ

ການ​ປັບ​ປຸງ​ຄຸນ​ນະ​ພາບ​: ອັດ​ຕາ​ການ​ຜ່ານ​ຕ່ອນ​ທໍາ​ອິດ​> 99.5​%

ການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍ: ເວລາປ່ຽນສາຍຫຼຸດລົງ 40%

ການປັບປຸງຄວາມຍືດຫຍຸ່ນ: ສະຫນັບສະຫນູນການນໍາເຂົ້າໄວ NPI

V. ຄວາມຜິດພາດທົ່ວໄປ ແລະການແກ້ໄຂການປຸງແຕ່ງ

5.1 ການຈັດປະເພດລະຫັດຜິດພາດແລະການປະມວນຜົນ

ຊຸດລະຫັດ ໝວດໝູ່ຄວາມຜິດ ມາດຕະການປະມວນຜົນປົກກະຕິ

1xxx ຂໍ້ຜິດພາດຂອງລະບົບກົນຈັກ ກວດເບິ່ງກົນໄກການເຄື່ອນໄຫວ/ການລະບາຍນ້ຳ/ຂີດຈຳກັດກົນຈັກ

2xxx ຄວາມຜິດພາດລະບົບວິໄສທັດ ເຮັດຄວາມສະອາດເລນ/ປັບປ່ຽນແຫຼ່ງແສງ/ກວດສອບການເຊື່ອມຕໍ່ກ້ອງຖ່າຍຮູບ

3xxx ຄວາມ​ຜິດ​ພາດ​ລະ​ບົບ​ການ​ໃຫ້​ອາ​ຫານ​ກວດ​ສອບ​ສະ​ຖາ​ນະ​ພາບ feeder / ກວດ​ສອບ​ສາຍ​ແອວ​ອຸ​ປະ​ກອນ​ການ / ການ​ປັບ​ເຊັນ​ເຊີ

4xxx ຂໍ້ຜິດພາດຂອງລະບົບສູນຍາກາດ ກວດພົບທໍ່ສູນຍາກາດ/ປ້ຳສະອາດ/ກວດເຊັກປ່ຽງ solenoid

5xxx ຂໍ້ຜິດພາດຂອງລະບົບການຄວບຄຸມ ຣີສະຕາດເຄື່ອງຄວບຄຸມ/ກວດເບິ່ງສະຖານະ FPGA/ອັບເດດເຟີມແວ

5.2 ກໍລະນີຄວາມຜິດພາດທົ່ວໄປ

E1205: ການບ່ຽງເບນຕຳແໜ່ງແກນ X:

ສາ​ເຫດ​ທີ່​ເປັນ​ໄປ​ໄດ້​: ການ​ປົນ​ເປື້ອນ​ຂະ​ຫນາດ grating / ຄວາມ​ລົ້ມ​ເຫຼວ motor linear​

ການຈັດການ: ເຮັດຄວາມສະອາດຂະຫນາດ grating → calibrate ຕົ້ນກໍາເນີດ → ທົດສອບກະແສໄຟຟ້າ

E2310: ກ້ອງລົງຈາກຈຸດໂຟກັສ:

ສາເຫດທີ່ເປັນໄປໄດ້: ເຊັນເຊີຄວາມສູງ Z-axis drift

ການຈັດການ: ປະຕິບັດການປັບໂຟກັສອັດຕະໂນມັດ → ກວດເບິ່ງເຊັນເຊີເລເຊີ

E3108: ການຂັດຂວາງການສື່ສານຂອງ Feeder:

ສາ​ເຫດ​ທີ່​ເປັນ​ໄປ​ໄດ້: CAN terminal bus resistor ລົ້ມ​ເຫຼວ

ການຈັດການ: ກວດເບິ່ງຕົວຕ້ານທານຢູ່ປາຍຍອດ (120Ω) → ທົດສອບຮູບແບບຄື້ນຂອງລົດເມ

VI. ລະບົບບໍາລຸງຮັກສາ

6.1 ແຜນການບຳລຸງຮັກສາ

ລາຍການບໍາລຸງຮັກສາຮອບວຽນ ວິທີການມາດຕະຖານ

ການເຮັດຄວາມສະອາດພື້ນຜິວເຄື່ອງປະຈໍາວັນ ຜ້າແພທີ່ບໍ່ມີຝຸ່ນ + ການເຮັດຄວາມສະອາດ IPA

Weekly Motion guide inspection rail inspection ການ​ກວດ​ສອບ​ການ​ເຄື່ອນ​ໄຫວ​ຄູ່​ມື​ກ້ຽງ​

ການຫຼໍ່ລື່ນແບບຄົບວົງຈອນປະຈໍາເດືອນ ໃຊ້ນໍ້າມັນພິເສດ (Kluber ISOFLEX)

ການກວດສອບຄວາມຖືກຕ້ອງປະຈໍາໄຕມາດໃຊ້ກະດານມາດຕະຖານ

ການກວດກາລະບົບໄຟຟ້າເຄິ່ງປີ ການທົດສອບ insulation / ການທົດສອບຄວາມຕ້ານທານຂອງດິນ

ການບໍາລຸງຮັກສາທີ່ສົມບູນແບບປະຈໍາປີຜູ້ຜະລິດການບໍລິການດ້ານວິຊາການມືອາຊີບ

6.2 ການຮັກສາອົງປະກອບຫຼັກ

ລາງລົດໄຟແນະນຳເສັ້ນ:

ການທໍາຄວາມສະອາດ: ໃຊ້ຜ້າທີ່ບໍ່ມີເສັ້ນດ່າງ + ຕົວແທນທໍາຄວາມສະອາດພິເສດ

ການລະບາຍນໍ້າ: ນໍ້າມັນທີ່ອີງໃສ່ lithium, ຕື່ມທຸກໆ 3 ເດືອນ

ລະບົບສູນຍາກາດ:

ການກັ່ນຕອງ: ປ່ຽນທຸກໆ 500 ຊົ່ວໂມງ

ທໍ່: ກວດພົບການຮົ່ວໄຫຼທຸກໆເດືອນ

ລະບົບ Optical:

ການເຮັດຄວາມສະອາດເລນ: ໃຊ້ເລນປາກກາທຸກໆອາທິດ

ການປັບທຽບແຫຼ່ງແສງ: ກວດພົບຄວາມສະຫວ່າງປະຈໍາເດືອນ

VII. ຄວາມຜິດທົ່ວໄປແລະແນວຄວາມຄິດບໍາລຸງຮັກສາ

7.1 ຂະບວນການວິນິດໄສຄວາມຜິດ

ຂໍ້ຄວາມ

ປະກົດການຜິດປົກກະຕິ → ການຢືນຢັນຄວາມຜິດພາດ HMI → ການທົດສອບການແຍກລະບົບຍ່ອຍ → ການວັດແທກສັນຍານ → ການປ່ຽນອົງປະກອບ → ການກວດສອບການທໍາງານ

7.2 ການແກ້ໄຂບັນຫາທົ່ວໄປ

ການຊົດເຊີຍການຈັດວາງ:

ຂະບວນການກວດກາ: ການປັບກ້ອງຖ່າຍຮູບ → ການສວມໃສ່ nozzle → PCB clamping

ແຜນ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​: reccalibrate →​ທົດ​ແທນ nozzle →​ປັບ fixture​

ອັດຕາການຖິ້ມສູງ:

ຂະບວນການກວດກາ: ກວດພົບສູນຍາກາດ → ຄວາມສູງຂອງອົງປະກອບ → ຕໍາແຫນ່ງການໃຫ້ອາຫານ

ແຜນ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ: nozzle ທໍາ​ຄວາມ​ສະ​ອາດ → ປັບ​ຄວາມ​ສູງ​ຂອງ​ການ​ເກັບ​ຂຶ້ນ → calibrate feeder​

ສຽງຜິດປົກກະຕິຂອງເຄື່ອງຈັກ:

ຂະບວນການກວດກາ: ຄູ່ມືເສັ້ນເສັ້ນ→ຄວາມກົດດັນສາຍແອວ→ motor bearing

ແຜນ​ການ​ບໍາ​ລຸງ​ຮັກ​ສາ​: ຄູ່​ມື​ທໍາ​ຄວາມ​ສະ​ອາດ → ປັບ​ຄວາມ​ເຄັ່ງ​ຕຶງ → ທົດ​ແທນ bearing​

VIII. ຄໍາແນະນໍາກ່ຽວກັບການບໍາລຸງຮັກສາແລະຍົກລະດັບ

8.1 ຍຸດທະສາດການບໍາລຸງຮັກເທື່ອລະກ້າວ

ລະດັບຄວາມຜິດປະເພດເວລາຕອບສະຫນອງທັກສະທີ່ຕ້ອງການ

L1 ບັນຫາການປະຕິບັດງານ ລະດັບຜູ້ປະຕິບັດງານທັນທີ

L2 ຄວາມລົ້ມເຫຼວຂອງຮາດແວງ່າຍດາຍພາຍໃນ 4 ຊົ່ວໂມງນັກວິຊາການ Junior

L3 ຄວາມລົ້ມເຫຼວຂອງລະບົບສະລັບສັບຊ້ອນພາຍໃນ 24 ຊົ່ວໂມງວິສະວະກອນອາວຸໂສ

ຄວາມລົ້ມເຫຼວຂອງອົງປະກອບ L4 Core ພາຍໃນ 48 ຊົ່ວໂມງຜູ້ຜະລິດສະຫນັບສະຫນູນດ້ານວິຊາການເປັນມືອາຊີບ

8.2 ປັບປຸງຄໍາແນະນໍາການເພີ່ມປະສິດທິພາບ

ການຍົກລະດັບຮາດແວ:

ທາງເລືອກຫົວການຈັດວາງທີ່ມີຄວາມແມ່ນຍໍາສູງ (± 15μm)

ອັບເກຣດເປັນກ້ອງຖ່າຍຮູບຄວາມໄວສູງ 10MP

ການຍົກລະດັບຊອບແວ:

ຕິດຕັ້ງຊຸດຄວບຄຸມຂະບວນການຂັ້ນສູງ

ເປີດໃຊ້ລະບົບການເພີ່ມປະສິດທິພາບການຈັດວາງ AI

ການເຊື່ອມໂຍງລະບົບ:

ການໂຕ້ຕອບກັບລະບົບ MES / ERP

ປະຕິບັດຫນ້າທີ່ການວິນິດໄສຫ່າງໄກສອກຫຼີກ

IX. ວິວັດທະນາການເຕັກໂນໂລຢີແລະການວາງຕໍາແຫນ່ງຕະຫຼາດ

9.1 ເສັ້ນທາງການຜະລິດຊໍ້າຄືນ

2018: ປ່ອຍ TX1 ລຸ້ນພື້ນຖານ

2020: ຍົກລະດັບລະບົບການຄວບຄຸມການເຄື່ອນໄຫວ

2022: ລະບົບການໃຫ້ອາຫານອັດສະລິຍະແບບປະສົມປະສານ

2024 (ການວາງແຜນ): AI ສະບັບປັບປຸງສາຍຕາ

9.2 ການປຽບທຽບຜະລິດຕະພັນທີ່ມີຄວາມສາມາດແຂ່ງຂັນ

ພາລາມິເຕີ ASM TX1 ຜະລິດຕະພັນການແຂ່ງຂັນ A ຜະລິດຕະພັນການແຂ່ງຂັນ B

ຄວາມຖືກຕ້ອງຂອງການຈັດວາງ ± 25μm ± 30μm ± 35μm

ຄວາມໄວສູງສຸດ 25k CPH 23k CPH 20k CPH

ເວລາປ່ຽນສາຍ < 15 ນາທີ 25 ນາທີ 30 ນາທີ

ປະສິດທິພາບການບໍລິໂພກພະລັງງານ 0.9kW/kCPH 1.2kW/kCPH 1.5kW/kCPH

ລະດັບປັນຍາ Advanced Intermediate Basic

X. ສະຫຼຸບ ແລະການປະຕິບັດທີ່ດີທີ່ສຸດ

10.1 ຄຳແນະນຳການນຳໃຊ້

ການຄວບຄຸມສິ່ງແວດລ້ອມ:

ອຸນຫະພູມ: 23 ± 2 ℃

ຄວາມຊຸ່ມຊື່ນ: 50 ± 10% RH

ການສັ່ນສະເທືອນ: <0.5G (5-200Hz)

ຂໍ້ມູນຈໍາເພາະປະຕິບັດການ:

Preheat ສໍາລັບ 15 ນາທີປະຈໍາວັນ

Backup ຕົວກໍານົດການເຄື່ອງເປັນປົກກະຕິ

ໃຊ້ເຄື່ອງບໍລິໂພກຕົ້ນສະບັບ

ການຝຶກອົບຮົມບຸກຄະລາກອນ:

ການຝຶກອົບຮົມຜູ້ປະກອບການທີ່ໄດ້ຮັບການຢັ້ງຢືນ (3 ມື້)

ຫຼັກສູດບໍາລຸງຮັກສາຂັ້ນສູງ (5 ມື້)

10.2 ຄວາມສົດໃສດ້ານຂອງແອັບພລິເຄຊັນ

ASM TX1 ແມ່ນເຫມາະສົມໂດຍສະເພາະສໍາລັບ:

ການຜະລິດເຄື່ອງເອເລັກໂຕຣນິກລົດຍົນ

ເຄື່ອງໃຊ້ໄຟຟ້າລະດັບສູງ

ອຸປະກອນການແພດປະກອບເອເລັກໂຕຣນິກ

ຍານອາວະກາດເອເລັກໂຕຣນິກ

ອຸປະກອນສື່ສານ 5G

ໂດຍຜ່ານການຄຸ້ມຄອງບໍາລຸງຮັກສາວິທະຍາສາດແລະການປະດິດສ້າງເຕັກໂນໂລຢີ, TX1 ສາມາດຮັບປະກັນ:

ອັດ​ຕາ​ການ​ນໍາ​ໃຊ້​ອຸ​ປະ​ກອນ​> 90​%

ເວລາສະເລ່ຍລະຫວ່າງຄວາມລົ້ມເຫລວ> 5,000 ຊົ່ວໂມງ

ການຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານທີ່ສົມບູນແບບ 25%

ມັນແນະນໍາໃຫ້ຜູ້ໃຊ້ສ້າງລະບົບການບໍາລຸງຮັກສາປ້ອງກັນທີ່ສົມບູນແລະຮັກສາການຮ່ວມມືຢ່າງໃກ້ຊິດກັບການສະຫນັບສະຫນູນດ້ານວິຊາການຂອງ ASM ເພື່ອເຮັດໃຫ້ການຫຼິ້ນຢ່າງເຕັມທີ່ຂອງອຸປະກອນແລະໄດ້ຮັບຜົນຕອບແທນທີ່ດີທີ່ສຸດຈາກການລົງທຶນ.
